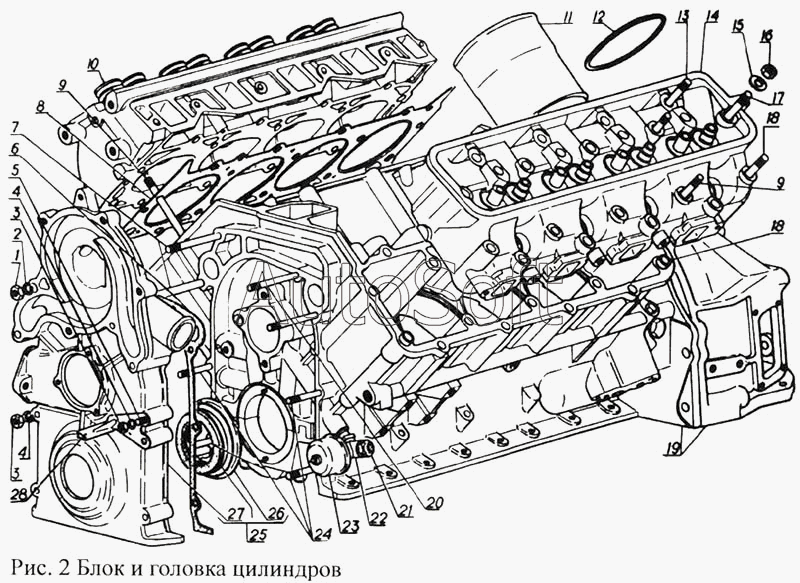

Каталог запасных частей к технике: ПАЗ-3205 (2001). Блок и головка цилиндров
15
28
27
26
25
24
23
22
21
20
19
19
18
18
17
16
1
14
13
12
11
10
9
9
8
7
6
6
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Гайка М10х1 | |
| 2 | 2***8 | Шайба пружинная диаметром 10 | |
| 3 | 2***8 | Гайка М8х1 | |
| 4 | 2***2 | Шайба 8 пружинная | |
| 5 | 2***2 | Шпилька М8х1-4hх14 | |
| 6 | 6***2 | Прокладка крышки распределительных шестерен | |
| 6 | 6***1 | Прокладка крышки распределит, шестерен | |
| 7 | 2***2 | Шпилька М12х1х100 крепления крышки распределительных шестерен | |
| 8 | 6***5 | Прокладка головки цилиндров | |
| 9 | 2***П | Шпилька М11х1х208 крепление головки цилиндров | |
| 10 | 5***7 | Головка цилиндров с клапанами в сборе | |
| 11 | 6***2 | Гильза цилиндра в сборе | |
| 12 | 6***4 | Прокладка гильзы цилиндра | |
| 13 | 2***П | Шпилька М11х1х170 крепление головки цилиндров | |
| 14 | 6***0 | Головка цилиндров | |
| 15 | 2***9 | Шайба диаметром 11,5 | |
| 16 | 2***9 | Гайка М11х1 | |
| 17 | 2***П | Шпилька М11х1х195 крепления головки цилиндров | |
| 18 | 2***П | Шпилька М11х1х108 крепления головки цилиндров | |
| 19 | 5***0 | Блок цилиндров с картером сцепления | |
| 19 | 6***0 | Блок цилиндров с картером сцепления, штуцерами, шпильками крепления головки цилиндров и гайками М12 | |
| 20 | 2***2 | Шпилька М8х1х88 крепление крышки распределительных шестерен | |
| 21 | М***В | Датчик аварийного давления масла в сборе | |
| 22 | 2***2 | Штуцер датчиков давления аварийного давления масла | |
| 23 | М***0 | Датчик указателя давления масла | |
| 24 | 2***2 | Шпилька М8х1х58 | |
| 25 | 6***7 | Крышка распределительных шестерен в сборе | |
| 26 | 2***Б | Маслоотражатель переднего сальника коленчатого вала | |
| 27 | 6***1 | Крышка распределительных шестерен | |
| 28 | 5***5 | Указатель ВМТ | |
| 29 | 1***5 | Штифт установочный головки цилиндров |
