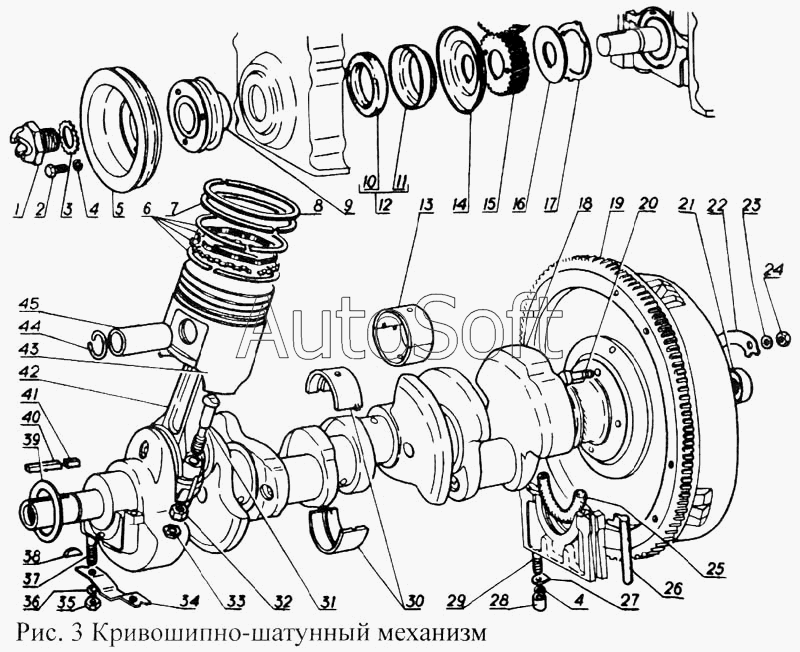

Каталог запасных частей к технике: ПАЗ-3205 (2001). Кривошипно-шатунный механизм
31
1
2
3
4
4
5
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
8
8
9
10
11
12
13
13
13
13
13
13
13
13
13
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
30
30
30
30
30
30
30
32
33
34
35
36
37
38
39
40
41
42
43
43
43
43
43
43
43
43
43
44
44
44
44
44
44
44
44
45
45
45
45
45
45
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21-1004052-01 | 2***1 | Втулка шатуна | |
| 21А-1005125 | 2***5 | Венец маховика зубчатый | |
| 53-11-1000105-09 | 5***9 | Гильза цилиндра с поршнем, пальцем, поршневыми и стопорными кольцами | |
| 672-11-100040-60 | 6***0 | Двигатель (без коробки передач, с электрооборудованием) | |
| 1 | 5***0 | Храповик коленчатого вала | |
| 2 | 2***9 | Болт М8х18 шкива коленчатого вала | |
| 3 | 2***8 | Шайба пружинная диаметром 28 | |
| 4 | 2***2 | Шайба 8 пружинная | |
| 5 | 6***0 | Шкив коленчатого вала | |
| 6 | В***1 | Кольца поршневые диаметром 92,00 мм (комплект на 1 двигатель) | |
| 6 | В***0 | Кольца поршневые диаметром 92,00 мм (комплект на 1 двигатель) | |
| 6 | В***1 | Кольца поршневые, комплект на двигатель, диаметром 92,5 мм | |
| 6 | В***2 | Кольца поршневые диаметром 92,50 мм (комплект на 1 двигатель) | |
| 6 | В***1 | Кольца поршневые, комплект на двигатель диаметром 93,0 мм | |
| 6 | В***2 | Кольца поршневые диаметром 93,00 мм (комплект на 1 двигатель) | |
| 6 | В***1 | Кольца поршневые, комплект на двигатель, диаметром 93,5 мм | |
| 6 | В***2 | Кольца поршневые диаметром 93,50 мм (комплект на 1 двигатель) | |
| 6 | В***1 | Кольца поршневые диаметром 92,00 мм (комплект на 1 двигатель) | |
| 6 | В***1 | Кольца поршневые диаметром 92,50 мм (комплект на 1 двигатель) | |
| 6 | В***1 | Кольца поршневые, комплект на двигатель, диаметром 93,0 мм | |
| 6 | В***1 | Кольца поршневые, комплект на двигатель, диаметром 93,5 мм | |
| 7 | В***1 | Кольца поршневые диаметром 92,00 мм (комплект на 1 двигатель) | |
| 7 | В***0 | Кольца поршневые диаметром 92,00 мм (комплект на 1 двигатель) | |
| 7 | В***1 | Кольца поршневые, комплект на двигатель, диаметром 92,5 мм | |
| 7 | В***2 | Кольца поршневые диаметром 92,50 мм (комплект на 1 двигатель) | |
| 7 | В***1 | Кольца поршневые, комплект на двигатель диаметром 93,0 мм | |
| 7 | В***2 | Кольца поршневые диаметром 93,00 мм (комплект на 1 двигатель) | |
| 7 | В***1 | Кольца поршневые, комплект на двигатель, диаметром 93,5 мм | |
| 7 | В***2 | Кольца поршневые диаметром 93,50 мм (комплект на 1 двигатель) | |
| 7 | В***1 | Кольца поршневые диаметром 92,00 мм (комплект на 1 двигатель) | |
| 7 | В***1 | Кольца поршневые диаметром 92,50 мм (комплект на 1 двигатель) | |
| 7 | В***1 | Кольца поршневые, комплект на двигатель, диаметром 93,0 мм | |
| 7 | В***1 | Кольца поршневые, комплект на двигатель, диаметром 93,5 мм | |
| 8 | В***1 | Кольца поршневые диаметром 92,00 мм (комплект на 1 двигатель) | |
| 8 | В***0 | Кольца поршневые диаметром 92,00 мм (комплект на 1 двигатель) | |
| 8 | В***1 | Кольца поршневые, комплект на двигатель, диаметром 92,5 мм | |
| 8 | В***2 | Кольца поршневые диаметром 92,50 мм (комплект на 1 двигатель) | |
| 8 | В***1 | Кольца поршневые, комплект на двигатель диаметром 93,0 мм | |
| 8 | В***2 | Кольца поршневые диаметром 93,00 мм (комплект на 1 двигатель) | |
| 8 | В***1 | Кольца поршневые, комплект на двигатель, диаметром 93,5 мм | |
| 8 | В***2 | Кольца поршневые диаметром 93,50 мм (комплект на 1 двигатель) | |
| 8 | В***1 | Кольца поршневые диаметром 92,00 мм (комплект на 1 двигатель) | |
| 8 | В***1 | Кольца поршневые диаметром 92,50 мм (комплект на 1 двигатель) | |
| 8 | В***1 | Кольца поршневые, комплект на двигатель, диаметром 93,0 мм | |
| 8 | В***1 | Кольца поршневые, комплект на двигатель, диаметром 93,5 мм | |
| 9 | 4***1 | Ступица шкива коленчатого вала | |
| 10 | 5***1 | Сальник коленчатого вала передний с отражателем | |
| 11 | 2***Б | Маслоотражатель переднего сальника коленчатого вала | |
| 12 | 2***1 | Сальник коленчатого вала передний с отражателем | |
| 13 | 1***0 | Вкладыши шатуна, комплект на двигатель, уменьшенные по внутреннему диаметру на 0,5 мм и увеличенные по наружному диаметру на 0,5 мм | |
| 13 | 1***1 | Вкладыши шатуна, комплект на двигатель, уменьшенные по внутреннему диаметру на 1,0 мм и увеличенные по наружному диаметру на 0,5 мм | |
| 13 | 1***9 | Вкладыши шатуна, комплект на двигатель номинального размера, увеличенные по наружному диаметру на 0,5 мм | |
| 13 | В***А | Вкладыши шатуна, комплект на двигатель, номинального размера, сталеалюминевые | |
| 13 | В***1 | Вкладыши шатуна, комплект на двигатель, уменьшенные на 0,05 мм | |
| 13 | В***1 | Вкладыши шатуна, комплект на двигатель уменьшенные на 0,25 мм | |
| 13 | В***1 | Вкладыши шатуна, комплект на двигатель, уменьшенные на 0,50 мм | |
| 13 | В***1 | Вкладыши шатуна, комплект на двигатель, уменьшенные на 0,75 мм | |
| 13 | В***1 | Вкладыши шатуна, комплект на двигатель, уменьшенные на 1,00 мм | |
| 13 | В***1 | Вкладыши шатуна, комплект на двигатель, уменьшенные на 1,25 мм | |
| 13 | В***1 | Вкладыши шатуна, комплект на двигатель, уменьшенные 1,50мм | |
| 14 | 1***2 | Маслоотражатель коленчатого вала | |
| 15 | 1***2 | Шестерня коленчатого вала | |
| 16 | 5***9 | Шайба упорная коленчатого вала | |
| 17 | 1***3 | Шайба упорная подшипника коленчатого вала передняя | |
| 18 | 6***0 | Вал коленчатый с пробками в сборе | |
| 18 | В***1 | Вал коленчатый с вкладышами и храповиком (комплект) | |
| 19 | 5***5 | Маховик | |
| 20 | 2***П | Болт крепления маховика ( норма упаковки в ящик 1,16 т. шт., 40 кг ) | |
| 21 | 6***3 | Подшипник переднего конца ведущего вала КПП в сборе | |
| 22 | 5***2 | Пластинка стопорная | |
| 23 | 2***8 | Шайба диаметром 11 | |
| 24 | 2***9 | Гайка М11х1 | |
| 25 | 2***1 | Набивка сальника коленчатого вала | |
| 26 | 1***1 | Прокладка держателя сальника | |
| 27 | 1***1 | Шайба крепления держателя заднего сальника | |
| 28 | 1***1 | Гайка крепления держателя заднего сальника | |
| 29 | 2***П | Шпилька М8х1х62 крепления держателя заднего сальника | |
| 30 | 5***0 | Вкладыши коренных подшипников (комплект на 1 двигатель) | |
| 30 | 5***1 | Вкладыши коренных подшипников (комплект на 1 двигатель) | |
| 30 | В***2 | Вкладыши коренных подшипников диаметром 70,00 мм - номинальный размер (комплект на 1 двигатель) | |
| 30 | В***Р | Вкладыши коренных подшипников диаметром 69,95 мм (комплект на 1 двигатель) | |
| 30 | В***Р | Вкладыши коренных подшипников диаметром 69,75 мм (комплект на 1 двигатель) | |
| 30 | В***Р | Вкладыши коренных подшипников диаметром 69,50 мм (комплект на 1 двигатель) | |
| 30 | В***Р | Вкладыши коренных подшипников диаметром 69,25 мм (комплект на 1 двигатель) | |
| 30 | В***Р | Вкладыши коренных подшипников диаметром 69,00 мм (комплект на 1 двигатель) | |
| 30 | В***Р | Вкладыши коренных подшипников диаметром 68,75 мм (комплект на 1 двигатель) | |
| 30 | В***Р | Вкладыши коренных подшипников диаметром 68,50 мм (комплект на 1 двигатель) | |
| 31 | В***2 | Болт шатуна с гайками (комплект) | |
| 32 | 2***П | Гайка шатуна М10х1 | |
| 33 | 2***П | Гайка стопорная болта шатуна (норма упаковки в ящик 36,8 т. шт., 35 кг) | |
| 34 | 2***1 | Пластина стопорная | |
| 35 | 2***П | Гайка М12х1,25 | |
| 36 | 2***8 | Шайба диаметром 12,5 | |
| 37 | 2***П | Шпилька М12х1,25х82 крепление подшипников коленчатого вала | |
| 38 | 2***П | Шпонка 6х10х25 шестерёнки коленчатого вала | |
| 39 | 1***4 | Шайба упорная подшипника коленчатого вала задняя | |
| 40 | 2***П | Шпонка призматическая 8х6х34 ступицы шкива коленчатого вала | |
| 41 | 1***0 | Пробка уплотнительная шпоночного паза ступицы коленчатого вала | |
| 42 | 6***2 | Шатун | |
| 43 | 5***4 | Поршень с пальцем и стопорными кольцами (комплект) диаметром 92,0 мм, канавка под кольца высотой 2,0 мм | |
| 43 | 5***Р | Поршень с пальцем и стопорными кольцами (комплект) диаметром 92,5 мм, канавка под кольца высотой 2,0 мм | |
| 43 | 5***Р | Поршень с пальцем и стопорными кольцами (комплект) диаметром 93,0 мм, канавка под кольца высотой 2,0 мм | |
| 43 | 5***Р | Поршень с пальцем и стопорными кольцами (комплект) диаметром 93,5 мм, канавка под кольца высотой 2,0 мм | |
| 43 | В***4 | Поршень с пальцем и стопорными кольцами ( комплект ) диаметром 92,0 мм | |
| 43 | В***А | Поршень с пальцем и стопорными кольцами ( комплект ) диаметром 92,0 мм | |
| 43 | В***Р | Поршень с пальцем и стопорными кольцами (комплект) диаметром 92,5 мм (или ВК-53-1004014-АР2) | |
| 43 | В***Р | Поршень с пальцем и стопорными кольцами (комплект) диаметром 93,0 мм (или ВК-53-1004014-БР2) | |
| 43 | В***Р | Поршень с пальцем и стопорными кольцами (комплект) диаметром 93,5 мм (или ВК-53-1004014-ВР2) | |
| 44 | 5***4 | Поршень с пальцем и стопорными кольцами (комплект) диаметром 92,0 мм, канавка под кольца высотой 2,0 мм | |
| 44 | 5***Р | Поршень с пальцем и стопорными кольцами (комплект) диаметром 92,5 мм, канавка под кольца высотой 2,0 мм | |
| 44 | 5***Р | Поршень с пальцем и стопорными кольцами (комплект) диаметром 93,0 мм, канавка под кольца высотой 2,0 мм | |
| 44 | 5***Р | Поршень с пальцем и стопорными кольцами (комплект) диаметром 93,5 мм, канавка под кольца высотой 2,0 мм | |
| 44 | В***4 | Поршень с пальцем и стопорными кольцами ( комплект ) диаметром 92,0 мм | |
| 44 | В***Р | Поршень с пальцем и стопорными кольцами (комплект) диаметром 92,5 мм (или ВК-53-1004014-АР2) | |
| 44 | В***Р | Поршень с пальцем и стопорными кольцами (комплект) диаметром 93,0 мм (или ВК-53-1004014-БР2) | |
| 44 | В***Р | Поршень с пальцем и стопорными кольцами (комплект) диаметром 93,5 мм (или ВК-53-1004014-ВР2) | |
| 45 | 5***4 | Поршень с пальцем и стопорными кольцами (комплект) диаметром 92,0 мм, канавка под кольца высотой 2,0 мм | |
| 45 | 5***Р | Поршень с пальцем и стопорными кольцами (комплект) диаметром 92,5 мм, канавка под кольца высотой 2,0 мм | |
| 45 | 5***Р | Поршень с пальцем и стопорными кольцами (комплект) диаметром 93,0 мм, канавка под кольца высотой 2,0 мм | |
| 45 | 5***Р | Поршень с пальцем и стопорными кольцами (комплект) диаметром 93,5 мм, канавка под кольца высотой 2,0 мм | |
| 45 | В***4 | Поршень с пальцем и стопорными кольцами ( комплект ) диаметром 92,0 мм | |
| 45 | В***Р | Поршень с пальцем и стопорными кольцами (комплект) диаметром 92,5 мм (или ВК-53-1004014-АР2) | |
| 45 | В***Р | Поршень с пальцем и стопорными кольцами (комплект) диаметром 93,0 мм (или ВК-53-1004014-БР2) | |
| 45 | В***Р | Поршень с пальцем и стопорными кольцами (комплект) диаметром 93,5 мм (или ВК-53-1004014-ВР2) |
