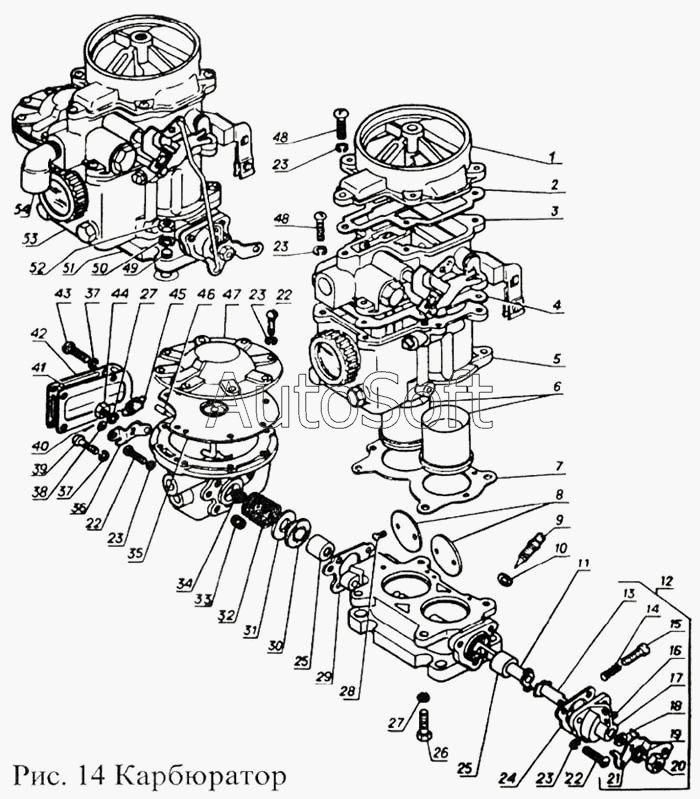

Каталог запасных частей к технике: ПАЗ-3205 (2001). Карбюратор
41
28
29
30
31
32
33
34
35
36
37
37
38
39
40
27
27
42
43
44
45
46
47
48
48
49
50
51
52
53
14
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21
22
22
22
23
23
23
23
23
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| К126И-1107105 | К***5 | Винт регулировочный х. х. | |
| 1 | К***0 | Крышка поплавковой камеры в сборе | |
| 2 | К***А | Прокладка фланца | |
| 3 | К***2 | Фланец крышки | |
| 4 | К***А | Прокладка поплавковой камеры | |
| 5 | К***1 | Корпус поплавковой камеры в сборе | |
| 6 | К***3 | Диффузор | |
| 7 | К***А | Прокладка смесительных камер | |
| 8 | К***2 | Заслонка дроссельная | |
| 9 | К***3 | Винт регулировочный | |
| 10 | 0***3 | Кольцо | |
| 11 | К***Б | Ось дроссельных заслонок в сборе | |
| 12 | К***0 | Подшипник оси привода в сборе | |
| 13 | К***5 | Ось привода в сборе | |
| 14 | К***3 | Пружина | |
| 15 | К***1 | Винт холостого хода | |
| 16 | К***3 | Винт | |
| 17 | К***6 | Подшипник оси привода в сборе | |
| 18 | 9***О | Шайба 8,2х 0,3 | |
| 19 | 9***4 | Шайба 08 | |
| 20 | 9***О | Гайка М8-6Н | |
| 21 | К***7 | Рычаг дроссельных заслонок | |
| 22 | 2***9 | Винт | |
| 23 | 9***0 | Шайба пружинная 5М 65г (ГОСТ 6402-70) | |
| 24 | К***А | Прокладка | |
| 25 | 9***8 | Подшипник | |
| 26 | К***5 | Болт М6 | |
| 27 | 9***0 | Шайба пружинная 6h 65г (ГОСТ 6402-70) | |
| 28 | 2***9 | Винт | |
| 29 | К***А | Прокладка | |
| 30 | К***1 | Манжета | |
| 31 | К***2 | Шайба манжеты | |
| 32 | К***3 | Пружина | |
| 33 | К***1 | Жиклер вакуумный | |
| 34 | К***1 | Жиклер воздушный | |
| 35 | К***0 | Диафрагма в сборе | |
| 36 | К***5 | Рычаг в сборе | |
| 37 | 9***0 | Шайба пружинная 4h 65г (ГОСТ 6402-70) | |
| 38 | 9***0 | Шайба | |
| 39 | 2***9 | Винт М4 | |
| 40 | 9***8 | Шплинт 1х8 | |
| 41 | К***А | Прокладка крышки | |
| 42 | К***2 | Крышка | |
| 43 | 2***9 | Винт М4-6gх8 | |
| 44 | 9***0 | Гайка М6-6Н | |
| 45 | К***8 | Пружина ограничителя | |
| 46 | К***2 | Ось | |
| 47 | К***5 | Крышка в сборе | |
| 48 | 2***9 | Винт М5-6gх16 | |
| 49 | 2***2 | Шпилька М18х1,5-6Нх12 | |
| 50 | 2***2 | Шайба 8 пружинная | |
| 51 | 4***5 | Прокладка между карбюратором и впускной трубой | |
| 52 | 2***9 | Гайка М8х1-4Н5Н | |
| 53 | К***0 | Карбюратор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
