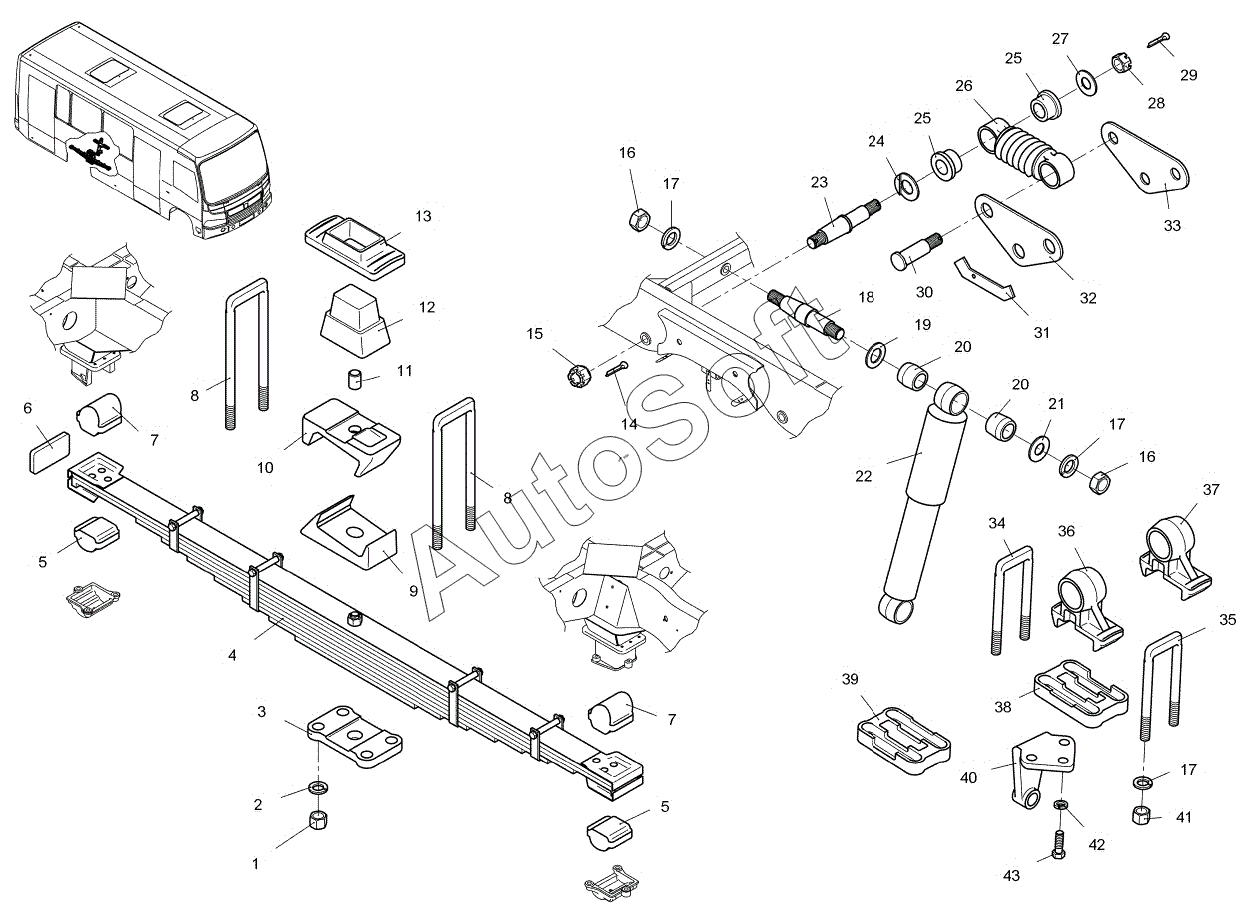

Каталог запасных частей к технике: ПАЗ-3204. Установка задней подвески
33
22
23
24
25
25
26
27
28
29
30
31
32
21
34
35
36
37
38
39
40
41
42
43
10
2
3
4
4
5
5
6
6
7
7
8
8
9
1
11
12
13
14
15
16
16
17
17
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Гайка | |
| 2 | 2***2 | Шайба пружинная диам 20 | |
| 3 | 6***0 | Подкладка стремянок задней рессоры | |
| 4 | 3***0 | Рессора задняя | |
| 4 | 4***2 | Рессора задняя в сборе | |
| 5 | 6***Б | Опора нижняя передней и задней рессоры | |
| 6 | 5***А | Упор передней и задней рессоры | |
| 6 | 6***3 | Упор передней рессоры | |
| 7 | 6***Б | Опора задней рессоры верхняя | |
| 8 | 4***8 | Стремянка задней рессоры | |
| 9 | 6***2 | Подушка задней рессоры | |
| 10 | 3***1 | Подкладка обоймы буфера задней рессоры | |
| 11 | 3***0 | Штифт | |
| 12 | 6***2 | Буфер задней рессоры | |
| 13 | 6***Б | Накладка задней рессоры | |
| 14 | 2***9 | Шплинт 5х36 | |
| 15 | 3***2 | Гайка М24 | |
| 16 | 2***9 | Гайка М16 | |
| 17 | 2***2 | Шайба пружинная диам 16 | |
| 18 | 3***2 | Палец крепления амортизатора | |
| 19 | 3***8 | Шайба зажимная у пальца | |
| 20 | 3***6 | Втулка крепления амортизатора | |
| 21 | 3***9 | Шайба зажимная под гайкой | |
| 22 | 5***2 | Амортизатор передней подвески | |
| 23 | 3***4 | Ось дополнительной пружины | |
| 24 | 3***4 | Шайба оси пружины внутренняя с ригелем | |
| 25 | 3***6 | Втулка ушка дополнительной пружины | |
| 26 | 3***0 | Пружина дополнительная задняя в сборе | |
| 27 | 3***8 | Шайба оси пружины наружная | |
| 28 | 2***9 | Гайка М20х1,5 | |
| 29 | 2***9 | Шплинт 4х40 | |
| 30 | 3***0 | Палец дополнительной пружины | |
| 31 | 3***1 | Ригель серьги | |
| 32 | 3***4 | Серьга дополнительной пружины наружная | |
| 33 | 3***8 | Серьга дополнительной пружины внутренняя | |
| 34 | 3***0 | Стремянка кронштейна серьги | |
| 35 | 3***0 | Стремянка кронштейна серьги | |
| 36 | 3***3 | Кронштейн крепления серьги левый | |
| 37 | 3***2 | Кронштейн крепления серьги правый | |
| 38 | 3***0 | Подкладка шремянок кронштейна серьги правая | |
| 39 | 3***0 | Подкладка стремянок кронштейна серьги левая | |
| 40 | 3***0 | Кронштейн крепления нижней проушины амортизатора | |
| 41 | 2***9 | Гайка стремянки передней рессоры ( норма упаковки 0,77 т. шт., 40 кг. ) | |
| 42 | 2***9 | Шайба 12 | |
| 43 | 2***9 | Болт М12х48 |
