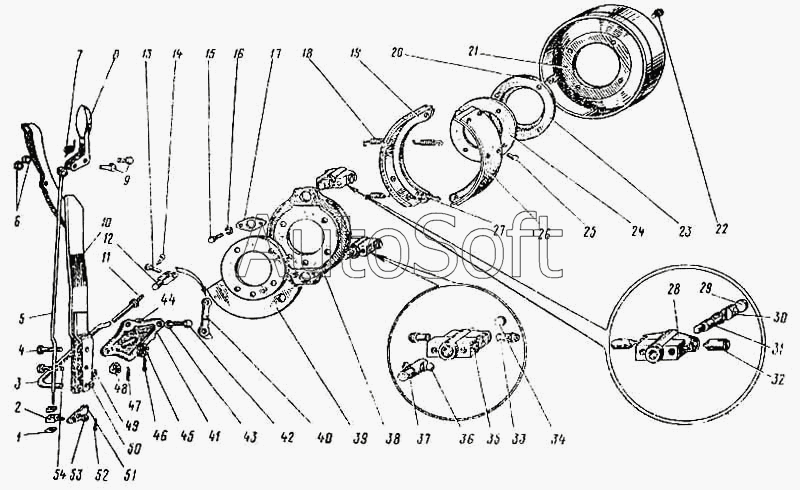

Каталог запасных частей к технике: ПАЗ-672М (1987). Стояночный тормоз
28
36
35
34
33
32
31
30
29
37
27
26
25
24
23
22
21
46
54
53
52
51
50
49
48
47
20
44
43
42
41
40
39
38
2
1
3
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201496-П8 | 2***8 | Болт М10х22 | |
| 240820-П8 | 2***8 | Винт крепления крышки | |
| 252016-П2 | 2***2 | Шайба диам 14 пальца | |
| 252136-П2 | 2***2 | Шайба 10 пружинная | |
| 252156-П2 | 2***2 | Шайба пружинная 10 | |
| 258053-П2 | 2***2 | Шплинт диам 3,6х25 пальца рычага | |
| 292374-П18 | 2***8 | Штифт диам 2,9х9 пружины регулировочного пинта | |
| 51-3507014 | 5***4 | Колодка тормоза с фрикционной накладкой в сборе | |
| 52-3507010 | 5***0 | Тормоз стояночный в сборе | |
| 652-3508022-Б | 6***Б | Рукоятка рычага | |
| 652-3508023-10 | 6***0 | Кронштейн рычага | |
| 672-3508021-10 | 6***0 | Рычаг стояночного тормоза | |
| 672-3508050 | 6***0 | Пластина защитного чехла | |
| 672-3508051-12 | 6***2 | Кронштейн сектора рычага | |
| 672-3508052-01 | 6***1 | Защитный чехол рычага стояночного тормоза | |
| 1 | 2***8 | Гайка М6х1 | |
| 2 | 6***4 | Поводок собачки | |
| 3 | 6***Б | Тяга стояночного тормоза | |
| 5 | 6***7 | Тяга собачки в сборе | |
| 6 | 2***8 | Гайка М6х1 | |
| 7 | 6***5 | Пружина рукоятки | |
| 8 | 6***А | Рукоятка тяги рычага тормоза | |
| 9 | 2***8 | Болт М6х1х30 крепления рукоятки | |
| 10 | 6***0 | Рычаг стояночного тормоза в сборе | |
| 11 | 2***8 | Гайка М10 болта крепления картера | |
| 12 | 6***5 | Вилка | |
| 13 | 2***8 | Палец диам 10х28 тяги | |
| 14 | 2***2 | Шплинт диам 2,7х20 | |
| 15 | 2***8 | Болт М10х22 | |
| 16 | 2***2 | Шайба пружинная 10 | |
| 17 | 5***3 | Ограничитель хода корпуса шариков разжимного механизма | |
| 18 | 5***Б | Пружина стяжная первичной колодки центрального тормоза ( норма упаковки 3,0 т. шт. 25 кг ) | |
| 19 | 5***Б | Колодка стояночного тормоза в сборе | |
| 20 | 2***8 | Болт М10х25 | |
| 21 | 5***2 | Барабан стояночного тормоза | |
| 22 | 2***8 | Винт М8х16 крепления барабана к фланцу | |
| 23 | 5***2 | Маслоотражатель | |
| 24 | 5***3 | Прокладка маслоотражателя | |
| 25 | 2***П | Заклепка диам 4,75х11 | |
| 26 | 5***Б | Накладка фрикционная | |
| 27 | 5***9 | Пружина стяжная вторичной колодки центрального тормоза ( норма упаковки 3,29 т. шт. 25 кг ) | |
| 28 | 5***0 | Корпус регулировочного механизма тормоза | |
| 29 | 2***6 | Заглушка диам 31 корпуса регулировочного механизма | |
| 30 | 1***1 | Сухарь разжимной колодок стояночного тормоза | |
| 31 | 1***8 | Винт регулировочный колодок тормоза | |
| 32 | 5***3 | Опора колодок | |
| 33 | 5***4 | Толкатель разжимного механизма | |
| 34 | 2***6 | Заглушка диам 25 корпуса разжимного механизма | |
| 35 | 5***0 | Корпус разжимного механизма | |
| 36 | 3***8 | Шарик диам 11,9 клапана | |
| 37 | 5***2 | Корпус шариков разжимного механизма | |
| 38 | 5***1 | Щит тормоза в сборе | |
| 39 | 5***5 | Отражатель щита | |
| 40 | 6***А | Рычаг привода тормоза | |
| 41 | 6***8 | Сектор рычага тормоза | |
| 42 | 2***9 | Палец М10 | |
| 43 | 2***2 | Шайба 12 пружинная | |
| 44 | 2***8 | Гайка М12 | |
| 46 | 2***2 | Шплинт диам 2,7х20 | |
| 47 | 2***П | Шплинт диам 2,5х20 | |
| 48 | 2***8 | Гайка М8 | |
| 49 | 2***2 | Шплинт диам 2,7х20 | |
| 50 | 2***2 | Шайба диам 10 плоская | |
| 51 | 6***0 | Собачка рычага | |
| 52 | 2***П | Шплинт диам 2х12 | |
| 53 | 2***8 | Шайба диам 6 | |
| 54 | 2***8 | Болт М8х1х35 ограничителя рычага тормоза |
