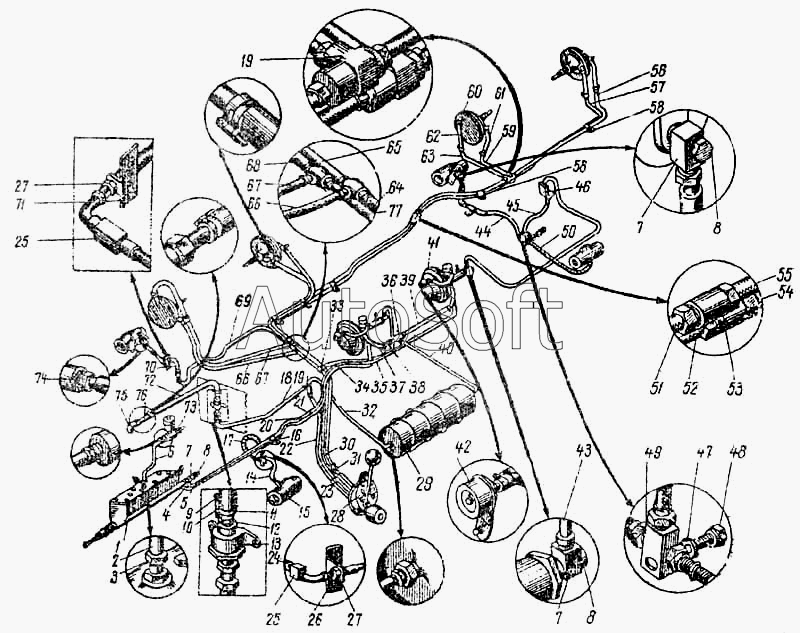

Каталог запасных частей к технике: ПАЗ-672М (1987). Трубопроводы гидротормозов и вакуумной системы
1
2
3
5
5
7
7
7
8
8
8
8
9
10
11
12
13
14
15
16
16
17
18
19
19
22
22
23
24
25
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
58
59
61
62
63
64
65
66
66
67
67
68
69
70
71
72
73
74
75
76
77
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0201418-П 8 | 0***8 | Болт М6х1х16 крепления хомута трубопроводов | |
| 0201418-П8 | 0***8 | Болт М6х1х16 креплении крышек крана верхний | |
| 0201418-П8 | 0***8 | Болт М6х1х16 креплении крышек крана верхний | |
| 0201418-П8 | 0***8 | Болт М6х1х16 креплении крышек крана верхний | |
| 0201418-П8 | 0***8 | Болт М6х1х16 креплении крышек крана верхний | |
| 0201418-П8 | 0***8 | Болт М6х1х16 креплении крышек крана верхний | |
| 0201456-П8 | 0***8 | Болт крепления сиденья на арке М8х20 | |
| 201418-П8 | 2***8 | Болт М6х16 крепления оси ролика | |
| 201420-П8 | 2***8 | Болт М6х20 | |
| 201429-П29 | 2***9 | Болт М6х40 | |
| 221611-П8 | 2***8 | Винт М6х30 крепления кронштейна горизонтального поручня | |
| 24-3546010 | 2***0 | Сигнализатор | |
| 240820-П8 | 2***8 | Винт крепления крышки | |
| 240820-П8 | 2***8 | Винт крепления крышки | |
| 250508-П29 | 2***9 | Гайка М6 | |
| 250508-П8 | 2***8 | Гайка М6х1 | |
| 250508-П8 | 2***8 | Гайка М6х1 | |
| 250508-П8 | 2***8 | Гайка М6х1 | |
| 250508-П8 | 2***8 | Гайка М6х1 | |
| 250508-П8 | 2***8 | Гайка М6х1 | |
| 250508-П8 | 2***8 | Гайка М6х1 | |
| 250510-П29 | 2***9 | Гайка М8 | |
| 250510-П8 | 2***8 | Гайка М8х1,5 | |
| 251261-П2 | 2***2 | Гайка М6 | |
| 252134 -П 2 | 2***2 | Шайба диам 6 пружинная | |
| 252134-П2 | 2***2 | Шайба пружинная диам 6 | |
| 252134-П2 | 2***2 | Шайба пружинная диам 6 | |
| 252134-П2 | 2***2 | Шайба пружинная диам 6 | |
| 252134-П2 | 2***2 | Шайба пружинная диам 6 | |
| 252134-П2 | 2***2 | Шайба пружинная диам 6 | |
| 252134-П2 | 2***2 | Шайба пружинная диам 6 | |
| 252134-П8 | 2***8 | Шайба пружинная | |
| 252134-П8 | 2***8 | Шайба пружинная | |
| 252135-П2 | 2***2 | Шайба 8 пружинная | |
| 252135-П2 | 2***2 | Шайба 8 пружинная | |
| 252139-П2 | 2***2 | Шайба пружинная диам 16 | |
| 262507-П | 2***П | Пробка 3/8" | |
| 280052-П29 | 2***9 | Гайка М14х1,5 | |
| 290588-П29 | 2***9 | Болт М8х35 крепления кронштейна вакуумного баллона | |
| 297575-118 | 2***8 | Шплинт диам 5,6х20 | |
| 297575-П8 | 2***8 | Шплинт стяжной хомутика шланга | |
| 297575-П8 | 2***8 | Шплинт стяжной хомутика шланга | |
| 297580-118 | 2***8 | Пряжка | |
| 297580-П8 | 2***8 | Пряжка хомутика шланга | |
| 372-3506140 | 3***0 | Пластина крепления хомута | |
| 51-3506013 | 5***3 | Прокладка | |
| 51-3506013 | 5***3 | Прокладка | |
| 51П-3552012 | 5***2 | Корпус запорного клапана | |
| 51П-3552014-А | 5***А | Клапан в сборе | |
| 51П-3552016 | 5***6 | Пружина запорного клапана | |
| 51П-3552018 | 5***8 | Крышка корпуса запорного клапана | |
| 51П-3552020 | 5***0 | Прокладка крышки корпуса запорного клапана | |
| 652- 3552058 | 6***8 | Лента стяжная хомутиков для шлангов | |
| 652-0505098 | 6***8 | Пластина крепления защитной муфты крайних трубопроводов от крана управлении к задней двери | |
| 652-0605100 | 6***0 | Хомут для крепления 4-х трубок диам 12 | |
| 652-3506044 | 6***4 | Скоба | |
| 652-3552058 | 6***8 | Лента стяжная хомутиков для шлангов | |
| 652-3552058 | 6***8 | Лента стяжная хомутиков для шлангов | |
| 652-6505072 | 6***2 | Муфта соединительная средней и задней трубок от крана управления дверьми к задней двери | |
| 652-6505098 | 6***8 | Пластина крепления защитной муфты крайних трубопроводов от крана управления к задней двери | |
| 652-6505098 | 6***8 | Пластина крепления защитной муфты крайних трубопроводов от крана управления к задней двери | |
| 652-6505120 | 6***0 | Хомут крепления четырех трубок диам 12 | |
| 652-6505122 | 6***2 | Хомут крепления двух трубок диам 12 | |
| 652-6800010А | 6***А | Сиденье водителя в сборе | |
| 672-3408200 | 6***0 | Скоба крепления шлангов | |
| 672-3506038 | 6***8 | Хомут держателя тяг воздушной заслонки и ручного управления акселератором | |
| 672-3506066-Б | 6***Б | Трубка от гидровакуумного усилителя к задним тормозам в сборе | |
| 672-3506140 | 6***0 | Пластина крепления хомута | |
| 672-3506142 | 6***2 | Угол крепления хомута | |
| 672-3506142 | 6***2 | Угол крепления хомута | |
| 672-3506420 | 6***0 | Муфта предохранительная трубок диам 6 | |
| 672-3513090-01 | 6***1 | Кронштейн | |
| 672-3513094-А | 6***А | Пластина кропления вакуумного баллона | |
| 672-3552052-10 | 6***0 | Шланг соединительной трубки крана управления дверьми к механизму открывания дверей | |
| 672-3552054-10 | 6***0 | Шланг соединительный трубки крана управления дверьми к механизму открывания дверей | |
| 672-3553010 | 6***0 | Фильтр воздушный | |
| 672-6505096 | 6***6 | Тройник трубопроводов к передней двери | |
| 672-6505096-Б | 6***Б | Тройник трубопроводов задней двери | |
| 672-6505097 | 6***7 | Пластина крепления защитной муфты и трубок | |
| 672-6505205-20 | 6***0 | Трубка от тройника до тройника датчика вакуума | |
| 710Ю-3506018 | 7***8 | Гайка М12х1 соединительная | |
| А-14567-А | А***А | Втулка уплотнительная | |
| А-14567-А | А***А | Втулка уплотнительная | |
| А-М567-А | А***А | Муфта защитная крайних трубопроводов от крана управления к задней двери | |
| БВ3-3506180 | Б***0 | Трубка гидротормозная, прямая со штуцерами в сборе диаметром 6 мм длиной 1180 мм | |
| БВ3-3506230 | Б***0 | Трубка гидротормозная, прямая со штуцерами в сборе диаметром 6 мм длиной 1230 мм | |
| БВ3-3506265 | Б***5 | Трубка гидротормозная, прямая со штуцерами в сборе диаметром 6 мм длиной 2265 мм | |
| БВ3-3506280 | Б***0 | Трубка гидротормозная, прямая со штуцерами в сборе диаметром 6 мм длиной 2280 мм | |
| БВ3-3506420 | Б***0 | Трубка гидротормозная, прямая со штуцерами в сборе диаметром 6 мм длиной 1420 мм | |
| БВ3-3506465 | Б***5 | Трубка гидротормозная, прямая со штуцерами в сборе диаметром 6 мм длиной 2465 мм | |
| БВ3-3506500 | Б***0 | Трубка гидротормозная, прямая со штуцерами в сборе диаметром 6 мм длиной 500 мм | |
| БВ3-3506620 | Б***0 | Трубка гидротормозная, прямая со штуцерами в сборе диаметром 6 мм длиной 620 мм | |
| 1 | 6***1 | Главный цилиндр тормоза в сборе | |
| 2 | 6***Б | Трубка от бачка главного тормозного цилиндра в сборе | |
| 3 | 6***Г | Кронштейн крепления гл тормозного цилиндра | |
| 5 | 6***А | Трубка от главного цилиндра к гидровакуумному усилителю передних тормозов в сборе | |
| 7 | 6***1 | Муфта соединительная гидровакуумного усилителя | |
| 7 | 6***1 | Муфта соединительная гидровакуумного усилителя | |
| 7 | 6***1 | Муфта соединительная гидровакуумного усилителя | |
| 8 | 5***2 | Болт соединительный | |
| 8 | 5***2 | Болт соединительный | |
| 8 | 5***2 | Болт соединительный | |
| 8 | 5***4 | Болт соединительный муфты главного цилиндра тормозов | |
| 9 | 2***8 | Шплинт стяжной хомутика шланга | |
| 10 | 2***8 | Пряжка хомутика шланга | |
| 11 | 6***8 | Лента стяжная хомутиков для шлангов | |
| 12 | 2***9 | Штуцер запорного клапана | |
| 13 | 5***0 | Клапан запорный в сборе | |
| 14 | 6***0 | Шланг гибкий передних тормозов в сборе | |
| 15 | 5***6 | Цилиндр колесный переднего тормоза | |
| 16 | 6***8 | Хомут держателя тяг воздушной заслонки и ручного управления акселератором | |
| 16 | 6***8 | Хомут держателя тяг воздушной заслонки и ручного управления акселератором | |
| 17 | 6***8 | Трубка от тройника к левому переднему тормозу в сборе | |
| 18 | 6***9 | Трубка от запорного клапана к тройнику в сборе | |
| 19 | 6***8 | Крестовина трубопровода и датчика вакуума | |
| 22 | 6***0 | Трубка от крестовины до крана управления дверьми в сборе | |
| 23 | 6***0 | Шланг от крана к тройнику датчика вакуума | |
| 24 | 6***8 | Трубка от тройника к левому переднему тормозу в сборе | |
| 25 | 6***1 | Муфта соединительная гидровакуумного усилителя | |
| 26 | 6***Б | Кронштейн крепления шлангов передний тормозов левый | |
| 27 | 2***8 | Гайка М16 | |
| 28 | 6***0 | Кран управления дверьми в сборе | |
| 29 | 6***5 | Баллон вакуумный в сборе | |
| 30 | 6***А | Тройник датчика вакуума | |
| 31 | 6***0 | Шланг присоединения крапа управления дверьми | |
| 32 | 6***0 | Трубка от тройника к ресиверу в сборе | |
| 33 | 5***8 | Тройник трубопровода к передним тормозам | |
| 34 | 6***А | Трубка от гидровакуумного усилителя передних тормозов к тройнику в сборе | |
| 35 | 2***П | Гайка М6 | |
| 36 | 6***6 | Тройник трубопроводов к передней двери | |
| 37 | 6***0 | Шланг соединительный от трубки тройника к крышке гидровакуумного усилителя тормозов | |
| 38 | 6***4 | Трубка от тройника к гидровакуумному усилителю тормозов в сборе | |
| 39 | 6***0 | Трубка от тройника к гидровакуумному усилителю тормозов в сборе | |
| 40 | 6***0 | Трубка от ресивера к тройнику гидровакуумных усилителей в сборе | |
| 42 | 5***1 | Фильтр воздушный гидровакуумных усилителей тормозов в сборе | |
| 43 | 6***Б | Трубка от гидровакуумного усилителя к задним тормозам в сборе | |
| 44 | 6***0 | Трубка диаметром 6 мм медная с гайками, от тройника к правому заднему тормозу | |
| 45 | 6***5 | Шланг гибкий задних тормозов в сборе | |
| 46 | 6***Б | Кронштейн шланга к задним тормозам | |
| 47 | 2***8 | Шайба зубчатая пружинная диам 10 | |
| 48 | 2***8 | Болт М10х25 | |
| 49 | 5***3 | Тройник трубопровода к задним тормозам | |
| 50 | 6***5 | Трубка диаметром 6 мм медная с гайками, от тройника к левому заднему тормозу | |
| 51 | 6***0 | Трубка от крана управления дверьми к задней двери, передняя левая в сборе | |
| 52 | 6***0 | Трубка от крана управления дверьми к задней двери, передняя правая в сборе | |
| 53 | 6***2 | Муфта соединительная средней и задней трубок от крана управления дверьми к задней двери | |
| 54 | 6***Б | Трубка от крана управления дверьми к задней двери, средняя левая в сборе | |
| 55 | 6***Б | Трубка от крана управления дверьми к задней двери, средняя левая в сборе | |
| 56 | 6***8 | Трубка от тройника к заднему механизму открывания задней двери, передняя в сборе | |
| 57 | 6***0 | Трубка от тройника к заднему механизму открывания задней двери, задняя в сборе | |
| 58 | 6***2 | Хомут крепления двух трубок диам 12 | |
| 58 | 6***2 | Хомут крепления двух трубок диам 12 | |
| 59 | 6***А | Трубка от тройника к переднему механизму открывания задней двери, задняя в сборе | |
| 61 | 6***0 | Шланг соединительной трубки крана управления дверьми к механизму открывания дверей | |
| 62 | 6***0 | Шланг соединительный трубки крана управления дверьми к механизму открывания дверей | |
| 63 | 6***А | Трубка от тройника к переднему механизму открывании задней двери передняя в сборе | |
| 64 | 6***5 | Трубка от крана управления дверьми к передней двери, передняя правая в сборе | |
| 65 | 6***0 | Трубка от тройника к правому механизму открывания передней двери, левая в сборе | |
| 66 | 6***А | Трубка от крана управления дверьми к передней двери, задняя левая в сборе | |
| 67 | 6***А | Трубка от крана управления дверьми к передней двери, задняя правая в сборе | |
| 68 | 6***0 | Трубка от тройника к правому механизму открывания передней двери, правая в сборе | |
| 69 | 6***А | Трубка от тройника к правому переднему тормозу в сборе | |
| 70 | 6***0 | Шланг гибкий передних тормозов в сборе | |
| 71 | 6***Б | Кронштейн крепления шлангов передних тормозов правый | |
| 72 | 6***0 | Шланг соединительной трубки крана управления дверьми к механизму открывания дверей | |
| 73 | 6***Б | Тройник бачка главного тормозного цилиндра | |
| 74 | 5***3 | Прокладка | |
| 74 | 5***3 | Прокладка | |
| 74 | 5***3 | Прокладка | |
| 75 | 6***2 | Штуцер забора вакуума (для трубки диам 12) | |
| 76 | 6***0 | Трубка от штуцера выпускной трубы в сборе | |
| 77 | 6***7 | Трубка от крана управления дверьми к передней двери, передняя левая в сборе |
