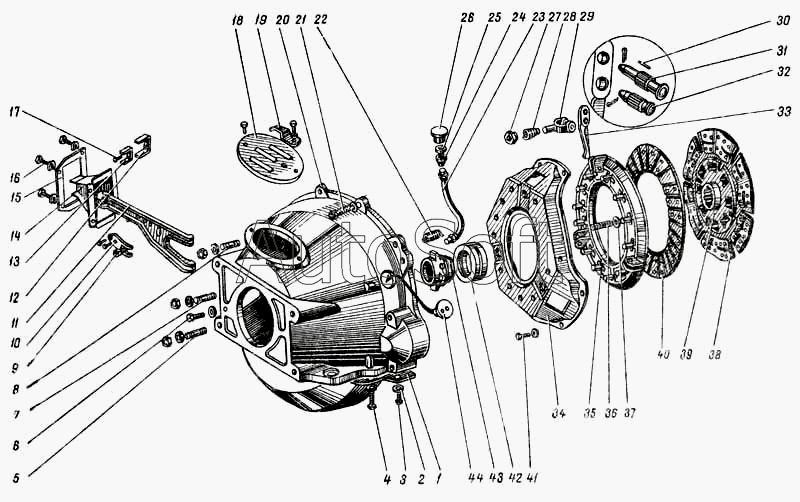

Каталог запасных частей к технике: ПАЗ-672М (1987). Сцепление
15
24
23
22
21
20
19
18
17
16
25
14
13
12
11
10
9
8
7
6
35
44
43
42
41
40
39
38
37
36
5
34
33
32
31
30
29
28
27
26
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11-7525-А | 1***А | Цапфа упорная вилки подшипника | |
| 11-7547 | 1***7 | Пружина оттяжная | |
| 11-7587 | 1***7 | Грузик балансировочный толщиной 0,9 мм | |
| 11-7588 | 1***8 | Грузик балансировочный толщиной 1,2 мм | |
| 11-7589 | 1***9 | Грузик балансировочный толщиной 1,5 мм | |
| 250512-П8 | 2***8 | Гайка М10 болта крепления картера | |
| 250559-П8 | 2***8 | Гайка М14х0,5 | |
| 250613-П8 | 2***8 | Гайка М10 | |
| 252135-П2 | 2***2 | Шайба 8 пружинная | |
| 252154-П2 | 2***2 | Шайба пружинная 6 | |
| 252155-П2 | 2***2 | Шайба 8 пружинная | |
| 252156-П2 | 2***2 | Шайба пружинная 10 | |
| 252156-П2 | 2***2 | Шайба пружинная 10 | |
| 252176-П8 | 2***8 | Шайба 11 | |
| 252178-П8 | 2***8 | Шайба 14 | |
| 253863-П | 2***П | Заклепка диам 4х5 крепления пластины пружинной к диску сцепления | |
| 255022-П | 2***П | Заклепка диам 3х4 крепления пластины к крышке | |
| 293907-П | 2***П | Заклепка 4х6 крепления фрикционной накладки к плашке диска | |
| 293913-П | 2***П | Заклёпка 4х7 крепления фрикционной накладки к диску сцепления | |
| 295350-П8 | 2***8 | Штифт установки зажигания | |
| 51-1601151 | 5***1 | Штуцер корпуса масленки подшипника выключения сцепления | |
| 51-1601154 | 5***4 | Шайба уплотняющая масленки | |
| 51-1601250 | 5***0 | Масленка подшипника выключения сцепления в сборе | |
| 52-1601180 | 5***0 | Подшипник с муфтой выключения сцепления | |
| 53-1601090 | 5***0 | Нажимной диск сцепления с кожухом в сборе | |
| 63-1601126 | 6***6 | Палец упорный ведомого диска | |
| 63-1601136 | 6***6 | Шайба регулировочная демпфера диска сцепления | |
| 63-1601142-А | 6***А | Ступица диска сцепления | |
| 63-1601153 | 6***3 | Пластина демпфера диска сцепления | |
| 66-1601010 | 6***0 | Картер сцепления в сборе | |
| 66-1601036 | 6***6 | Пластина, удерживающая крышки люка установки зажигания | |
| 66-1601150 | 6***0 | Пружина демпфера диска сцепления | |
| 66-1601201 | 6***1 | Вилка подшипника выключения сцепления с чехлом и рамкой в сборе, | |
| 66-1601203 | 6***3 | Вилка подшипника выключения сцепления | |
| ВК-53-1601198 | В***8 | Рычаги оттяжные нажимного диска ( комплект ) | |
| ГОСТ6870-54 | Г***4 | Ролик игольчатый 1,6х12 подшипника оттяжного рычага нажимного диска | |
| 1 | 6***8 | Картер сцепления, нижняя часть | |
| 2 | 2***2 | Шайба пружинная 6 | |
| 3 | 2***8 | Винт М6-6gх8 | |
| 4 | 2***8 | Болт М8х16 крепление нижней части картера | |
| 5 | 2***П | Шпилька М14х1,5х32 крепления картера коробки передач к картеру сцепления | |
| 6 | 2***8 | Болт М10х1х32 крепления шаровой опоры | |
| 7 | 2***2 | Шпилька М10х1х20 крепления картера сцепления к блоку | |
| 8 | 2***8 | Шпилька М10х1х22 крепления картера сцепления к блоку | |
| 9 | 1***6 | Опора вилки сцепления ( норма упаковки в ящик 0,82 т. шт., 40 кг. ) | |
| 10 | 1***6 | Пластина, удерживающая вилки подшипника | |
| 11 | 6***2 | Вилка подшипника выключения сцепления с цапфой в сборе | |
| 12 | 5***6 | Скоба прижимная чехла вилки- наружная | |
| 13 | 5***5 | Скоба прижимная чехла вилки- внутренняя | |
| 14 | 5***9 | Чехол вилки | |
| 15 | 5***8 | Рамка чехла вилки подшипника выключения сцепления | |
| 16 | 2***8 | Болт М6х16 крепления оси ролика | |
| 17 | 2***8 | Заклепка диам 4х9 крепления пластины и скобок к вилке | |
| 18 | 5***2 | Крышка люка картера сцепления | |
| 19 | 5***А | Кронштейн масленки муфты выключения сцепления | |
| 20 | 6***2 | Картер сцепления, верхняя часть | |
| 21 | 2***8 | Болт М10х38 крепления картера сцепления к блоку | |
| 22 | 1***2 | Пружина оттяжная муфты (норма упаковки в ящик 5,6 т. шт., 22 кг.) | |
| 23 | 5***0 | Гибкий шланг смазки подшипника выключения сцепления в сборе | |
| 24 | 5***2 | Корпус масленки подшипника выключения сцепления | |
| 25 | М***3 | Пружина стопорная крышки масленки | |
| 26 | М***9 | Крышка масленки | |
| 27 | 5***8 | Гайка вилки рычага нажимного диска сцепления регулировочная | |
| 28 | 5***А | Пружина вилки оттяжного рычага | |
| 29 | 5***8 | Вилка опорная оттяжного рычага нажимного диска сцепления | |
| 30 | 2***П | Шплинт 2,5х12 | |
| 31 | 5***0 | Палец игольчатого подшипника оттяжного рычага нажимного диска сцепления | |
| 32 | 5***2 | Палец вилки нажимного диска сцепления | |
| 33 | 5***А | Рычаг оттяжного нажимного диска сцепления | |
| 34 | 5***5 | Кожух сцепления | |
| 35 | 5***3 | Диск сцепления нажимной | |
| 36 | 5***2 | Пружина нажимная | |
| 37 | 1***7 | Шайба изолирующая нажимной пружины | |
| 38 | 5***5 | Пластина пружинная фрикционной накладки ведомого диска | |
| 39 | 5***0 | Диск сцепления ведомый | |
| 40 | 5***8 | Накладка фрикционная ведомого диска сцепления | |
| 41 | 2***2 | Болт М8х30 крепления кожуха сцепления к маховику | |
| 42 | М***0 | Подшипник муфты выключения сцепления | |
| 43 | 5***5 | Муфта выключения сцепления | |
| 44 | 6***5 | Крышка люка установки зажигания в картере сцепления |
