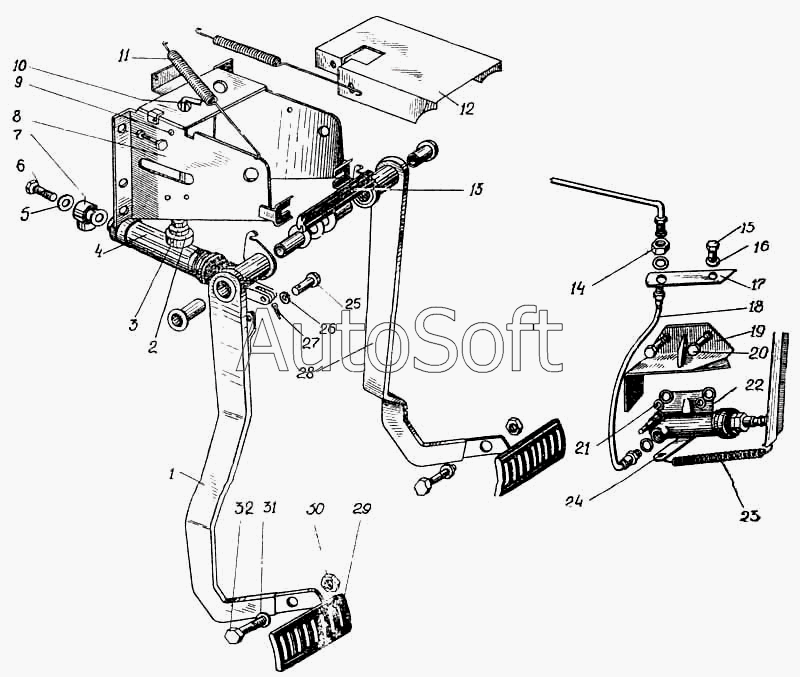

Каталог запасных частей к технике: ПАЗ-672М (1987). Привод выключения сцепления
23
15
16
17
18
19
20
21
22
14
24
25
26
27
29
30
31
32
32
7
1
2
3
4
5
6
8
9
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201495-П8 | 2***8 | Болт М10х20 | |
| 672-1602450-01 | 6***1 | Рычаг оттяжной пружины | |
| 672-1602468 | 6***8 | Втулка оси педали | |
| 1 | 6***1 | Педаль сцепления в сборе | |
| 2 | 6***4 | Прокладка | |
| 3 | 6***2 | Пробка цилиндра | |
| 4 | 4***0 | Цилиндр главный привода сцепления | |
| 5 | 5***3 | Прокладка | |
| 6 | 6***2 | Болт муфты | |
| 7 | 1***1 | Муфта соединительная | |
| 8 | 6***0 | Кронштейн педалей и главного цилиндра сцепления в сборе | |
| 9 | 2***8 | Винт М4х10 | |
| 9 | 2***2 | Шайба | |
| 10 | 6***0 | Трубка в сборе | |
| 11 | М***А | Пружина оттяжная педали | |
| 12 | 6***6 | Крышка защитная пружин | |
| 13 | 6***8 | Буфер | |
| 14 | 2***8 | Гайка М16 | |
| 15 | 2***8 | Болт М10х22 | |
| 16 | 2***2 | Шайба 10 пружинная | |
| 17 | 6***3 | Кронштейн | |
| 18 | 6***0 | Шланг гибкий в сборе | |
| 19 | 6***0 | Экран цилиндра | |
| 20 | 2***8 | Болт | |
| 21 | 2***2 | Шайба 8 пружинная | |
| 22 | 6***0 | Цилиндр рабочий в сборе | |
| 23 | 1***7 | Пружина оттяжная | |
| 24 | 6***6 | Скоба оттяжной пружины | |
| 25 | 2***8 | Палец | |
| 26 | 2***8 | Шайба диам 8 | |
| 27 | 2***8 | Шплинт 3,2х16 | |
| 29 | 2***8 | Площадка педали | |
| 30 | 2***8 | Гайка | |
| 31 | 2***2 | Шайба 8 пружинная | |
| 32 | 2***8 | Болт М8х1х22 |
