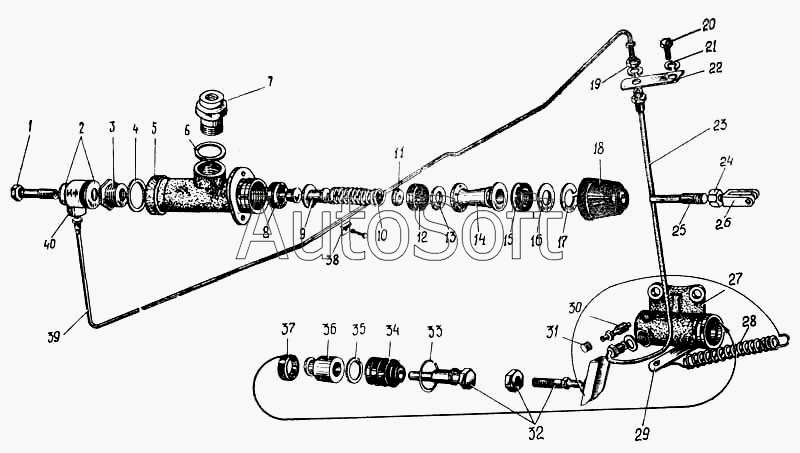

Каталог запасных частей к технике: ПАЗ-672М (1987). Цилиндры сцепления главный и рабочий
29
17
18
19
20
21
22
23
24
25
26
27
28
16
30
31
32
33
34
35
36
37
38
39
40
4
1
2
3
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 210379-П8 | 2***8 | Болт М8х20 | |
| 250510-П29 | 2***9 | Гайка М8 | |
| 250511-П8 | 2***8 | Гайка | |
| 250512-П8 | 2***8 | Гайка М10 болта крепления картера | |
| 252156-П2 | 2***2 | Шайба пружинная 10 | |
| 280023-П8 | 2***8 | Штуцер | |
| 280052А-П29 | 2***9 | Гайка соединительная | |
| 672-1602434-10 | 6***0 | Кронштейн главного цилиндра сцепления | |
| 672-1602570-10 | 6***0 | Трубка в сборе | |
| 1 | 6***2 | Болт муфты | |
| 2 | 5***3 | Прокладка | |
| 3 | 4***1 | Штуцер главного цилиндра | |
| 4 | 4***8 | Прокладка штуцера | |
| 5 | 4***5 | Корпус | |
| 6 | 6***4 | Прокладка | |
| 7 | 6***2 | Пробка цилиндра | |
| 8 | 4***А | Кольцо упорное | |
| 9 | 4***0 | Клапан в сборе | |
| 10 | 4***1 | Пружина возвратная в сборе | |
| 11 | 4***5 | Манжета уплотнительная поршня внутренняя | |
| 12 | 4***5 | Манжета уплотнительная поршня внутренняя | |
| 13 | 4***0 | Клапан поршня | |
| 14 | 4***8 | Поршень в сборе | |
| 15 | 4***3 | Манжета уплотнительная поршня наружная | |
| 16 | 4***Б | Шайба упорная поршня | |
| 17 | 4***8 | Кольцо стопорное шайбы поршня | |
| 18 | 4***5 | Колпак защитный | |
| 19 | 2***8 | Гайка М16 | |
| 20 | 2***8 | Болт М10х22 | |
| 21 | 2***2 | Шайба 10 пружинная | |
| 22 | 6***3 | Кронштейн | |
| 23 | 6***0 | Шланг гибкий в сборе | |
| 24 | 2***9 | Гайка М8 | |
| 25 | 4***2 | Толкатель | |
| 26 | 4***4 | Вилка толкателя | |
| 27 | 6***0 | Цилиндр рабочий в сборе | |
| 28 | 1***7 | Пружина оттяжная | |
| 29 | 6***6 | Скоба оттяжной пружины | |
| 30 | 1***8 | Клапан | |
| 31 | 1***9 | Колпачок | |
| 32 | 2***Б | Толкатель в сборе | |
| 33 | 2***П | Шплинт 0,8х150 | |
| 34 | 2***8 | Колпак защитный | |
| 35 | 6***8 | Кольцо стопорное | |
| 36 | 6***4 | Поршень | |
| 37 | 2***Б | Манжета | |
| 38 | 6***4 | Скоба | |
| 39 | 6***0 | Трубка в сборе | |
| 40 | 1***1 | Муфта соединительная |
