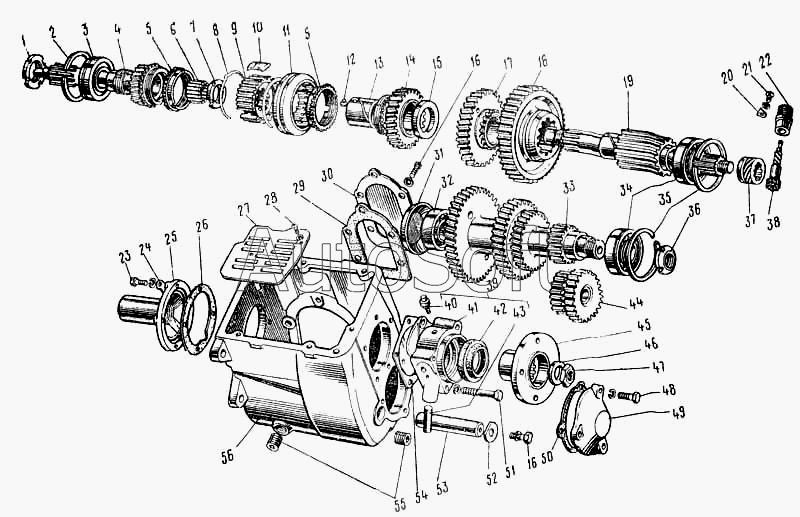

Каталог запасных частей к технике: ПАЗ-672М (1987). Коробка передач
26
36
35
34
33
32
31
30
29
28
27
37
24
23
22
21
20
19
18
17
16
47
56
55
54
53
52
51
50
49
48
16
46
45
44
43
42
41
40
39
38
6
15
14
13
12
11
10
9
8
7
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201457-8 | 2***8 | Болт М8х22 | |
| 201457-П8 | 2***8 | Болт М10х25 | |
| 201497-П8 | 2***8 | Болт М10х25 | |
| 201505-П8 | 2***8 | Болт М10х45 переключения верхней крышки КПП | |
| 252136-П2 | 2***2 | Шайба 10 пружинная | |
| 252136-П2 | 2***2 | Шайба 10 пружинная | |
| 252136-П2 | 2***2 | Шайба 10 пружинная | |
| 252153-П2 | 2***2 | Шайба пружинная диам 5 | |
| 252154-П2 | 2***2 | Шайба пружинная 6 | |
| 252155-П2 | 2***2 | Шайба 8 пружинная | |
| 252156-П2 | 2***2 | Шайба пружинная 10 | |
| 252156-П2 | 2***2 | Шайба пружинная 10 | |
| 51-1701084 | 5***4 | Втулка | |
| 52-1701022-А | 5***А | Комплект первичного вала с кольцом | |
| 52-1701040 | 5***0 | Крышка подшипника первичного вала | |
| 52-1701064 | 5***4 | Подшипник роликовый | |
| 52-1701068-А | 5***А | Заглушка переднего подшипника блока шестеренок промежуточного вала КПП | |
| 52-1701116-Б | 5***Б | Муфта переключения 3-й и 4-й передач синхронизатора | |
| 52-1701128 | 5***8 | Комплект шестерен 3-й передачи с блокирующим кольцом синхронизатора после притирки конусов | |
| 52-1701224 | 5***4 | Фланец вторичного вала в сборе | |
| 52-1702016 | 5***6 | Прокладка верхней крышки КПП | |
| 53-1702120 | 5***0 | Рычаг | |
| 53А-1700010-03 | 5***3 | Коробка передач в сборе | |
| 53А-1702010 | 5***0 | Верхняя крышка в сборе | |
| 53А-1702128 | 5***8 | Колпак защитный | |
| 672-1700010-11 | 6***1 | Коробка передач в сборе | |
| 1 | 5***4 | Гайка подшипника первичного вала | |
| 2 | 5***3 | Кольцо упорное подшипника первичного вала КПП | |
| 3 | 5***2 | Подшипник шариковый | |
| 4 | 5***А | Вал первичный в сборе | |
| 5 | 5***4 | Кольцо блокирующее 3-й и 4-й передач | |
| 6 | 5***Б | Ролик | |
| 7 | 5***5 | Гайка стопорная вторичного вала | |
| 8 | 5***0 | Пружина синхронизатора | |
| 9 | 5***9 | Ступица скользящая муфты синхронизатора | |
| 10 | 2***1 | Сухарь синхронизатора | |
| 11 | 5***Б | Муфта скользящая синхронизатора | |
| 12 | 5***0 | Стопор втулки шестерёнки 3-й передачи | |
| 13 | 5***5 | Втулка шестерни 3-й передачи | |
| 14 | 5***3 | Шестерня 3-й передачи вторичного вала | |
| 15 | 5***4 | Шайба упорная шестерни 2-й передачи | |
| 16 | 2***8 | Болт М10х20 | |
| 16 | 2***8 | Болт М10х20 | |
| 17 | 5***1 | Шестерня 2-й передачи | |
| 18 | 5***0 | Шестерня скользящая 1-й передачи | |
| 19 | 5***1 | Вторичный вал | |
| 20 | 5***1 | Стопор штуцера гибкого вала привода спидометра | |
| 21 | 2***8 | Болт М6х12 крепление стопора штуцера ведомой шестеренки привода спидометра | |
| 22 | 5***0 | Штуцер шибкого вала привода спидометра | |
| 23 | 2***8 | Болт М10х25 | |
| 24 | 5***А | Скоба оттяжной пружины муфты подшипника включение сцепления | |
| 26 | 5***1 | Прокладка крышки подшипника первичного вала КПП | |
| 27 | 5***6 | Грязеуловитель | |
| 28 | 2***П | Винт М5х7 | |
| 29 | 5***1 | Прокладка крышки люка отбора мощности КПП | |
| 30 | 5***0 | Крышка люка отбора мощности КПП | |
| 31 | 5***А | Заглушка переднего подшипника блока шестеренок промежуточного вала КПП | |
| 32 | 5***4 | Подшипник роликовый | |
| 33 | 5***0 | Блок шестерен промежуточного вала | |
| 34 | 5***3 | Подшипник шариковый | |
| 35 | 2***4 | Кольцо стопорное подшипника первичного вала (норма упаковки 1,52 т. шт., 21 кг.) | |
| 36 | 5***9 | Гайка стопорная подшипника промежуточного вала | |
| 37 | 5***3 | Шестерня привода спидометра ( ведущая ) | |
| 38 | 5***4 | Шестерня привода спидометра ( ведомая ) | |
| 39 | 5***0 | Крышка заднего подшипника вторичного вала коробки передач в сборе | |
| 40 | 2***П | Сапун в сборе | |
| 41 | 5***5 | Крышка заднего подшипника вторичного вала | |
| 42 | 5***А | Сальник задней крышки коробки передач | |
| 43 | 5***5 | Палец рычага привода центрального тормоза | |
| 44 | 5***0 | Блок шестерен заднего хода | |
| 45 | 5***Д | Фланец вторичного вала коробки передач | |
| 46 | 5***4 | Шайба специальная | |
| 47 | 5***7 | Гайка М22 вторичного вала | |
| 48 | 2***8 | Болт М10х25 | |
| 49 | 5***0 | Крышка заднего подшипника блока шестерен промежуточного вала | |
| 50 | 5***5 | Прокладка крышки заднего подшипника промежуточного вала КПП | |
| 51 | 2***8 | Болт М10х65 крепления задней крышки вторичного вала КПП | |
| 52 | 5***2 | Упорная пластина оси блока шестеренки заднего хода | |
| 53 | 5***0 | Ось блока шестерен заднего хода | |
| 54 | 5***3 | Прокладка крышка заднего подшипника вторичного | |
| 55 | А***7 | Пробки наливного и сливного отверстий | |
| 56 | 5***А | Картер коробки передач |
