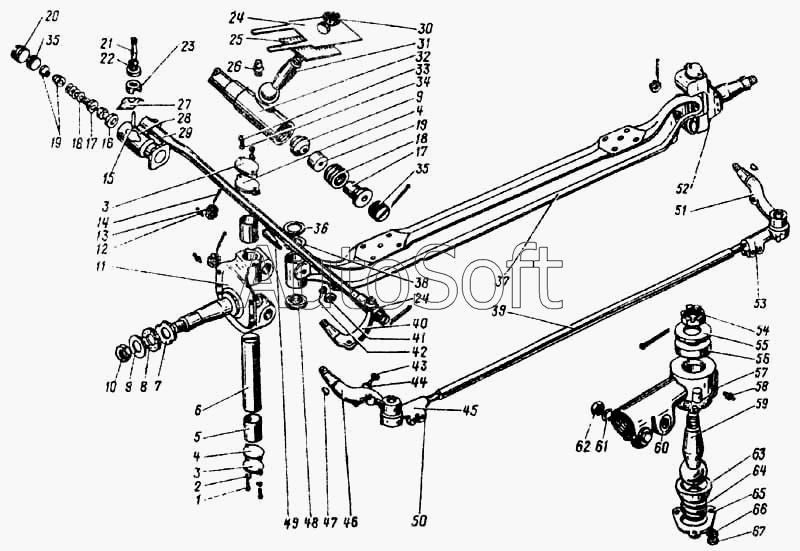

Каталог запасных частей к технике: ПАЗ-672М (1987). Ось передняя и рулевые тяги
33
44
43
42
41
40
39
38
37
36
35
35
34
45
32
31
30
29
28
27
26
25
24
24
23
22
56
67
66
65
64
63
62
61
60
59
58
57
21
55
54
53
52
51
50
49
48
47
46
10
20
19
19
18
18
17
17
16
15
14
13
12
12
11
9
9
8
7
6
5
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201542-П8 | 2***8 | Болт М12х35 крепления клапана управления | |
| 201548-П8 | 2***8 | Болт М12х50 крепления наконечника тяги | |
| 201618-П8 | 2***8 | Болт М14х50 правого рычага | |
| 250514-П8 | 2***8 | Гайка М12 | |
| 250975-П8 | 2***8 | Гайка М8 | |
| 252137-П2 | 2***2 | Шайба 12 пружинная | |
| 252157-П2 | 2***2 | Шайба пружинная диам 12 | |
| 258013-П29 | 2***9 | Шплинт 2х16 | |
| 258056-П | 2***П | Шплинт 4х40 | |
| 258073-П | 2***П | Шплинт диам 5х60 пробки продольной тяги | |
| 258075-П | 2***П | Шплинт пробки наконечника диам 5х80 | |
| 258717-П | 2***П | Штифт гайки стакана 3х35 | |
| 264030-П8 | 2***8 | Пресс-масленка подшипников | |
| 293254-П18 | 2***8 | Шайба 8 | |
| 41-3003027 | 4***7 | Болт золотника | |
| 652Б-3001033 | 6***3 | Шпонка | |
| 652Б-3003026 | 6***6 | Пробка заднего конца тяги | |
| 66-3003061 | 6***1 | Наконечник тяги с заклепкой в сборе - левый | |
| 66-3003066 | 6***6 | Вкладыш головки верхний | |
| 66-3430010 | 6***0 | Клапан управления в сборе | |
| 672-3000012-03 | 6***3 | Ось передняя с тормозами в сборе | |
| 672-3000015-02 | 6***2 | Ось передняя в сборе с поворотными кулаками | |
| 672-3003013-10 | 6***0 | Тяга продольная с заглушкой в сборе | |
| 672-3003052 | 6***2 | Тяга поперечная рулевая в сборе | |
| 672-3003101-10 | 6***0 | Тяга продольная с задним шаровым пальцем в сборе (комплект) | |
| 672-3003102-10 | 6***0 | Наконечник продольной тяги в сборе | |
| 1 | 2***8 | Болт М8х16 крепление нижней части картера | |
| 2 | 2***2 | Шайба 8 пружинная | |
| 3 | 6***4 | Крышка поворотного кулака | |
| 4 | 1***5 | Прокладка крышки кулака | |
| 5 | 1***6 | Втулка поворотного кулака | |
| 6 | 1***9 | Шкворень поворотного кулака | |
| 7 | 1***0 | Гайка-шайба цапфы поворотного кулака в сборе | |
| 8 | 1***3 | Кольцо замочное гаек цапфы поворотного кулака | |
| 9 | 1***4 | Шайба замочная контргайки цапфы поворотного кулака | |
| 10 | 3***8 | Контргайка цапфы поворотного кулака | |
| 11 | 6***0 | Кулак поворотный в сборе левый | |
| 12 | 2***8 | Пресс-масленка поворотного кулака | |
| 12 | 3***П | Гайка рычага поворотного кулака | |
| 13 | 3***П | Гайка рычага поворотного кулака | |
| 14 | 2***П | Шплинт диам 4,6х50 прорезной гайки рычага рулевой трапеции | |
| 15 | 6***5 | Штифт диам 5х45 пробки стакана | |
| 16 | 4***6 | Гайка стакана продольной тяги | |
| 17 | 6***9 | Ограничитель хода пружины | |
| 18 | 1***1 | Пружина продольной рулевой тяги | |
| 19 | 1***2 | Сухарь пальца продольной тяги | |
| 20 | 6***1 | Пробка наконечника продольной рулевой тяги | |
| 21 | 1***2 | Палец шаровой продольной рулевой тягл | |
| 22 | 6***3 | Обойма защитной муфты | |
| 23 | 6***6 | Муфта защитная продольной рулевой тяги | |
| 24 | 1***7 | Обойма защитной накладки продольной тяги | |
| 25 | 1***6 | Накладка защитная продольной рулевой тяги | |
| 26 | 2***8 | Пресс-масленка поворотного кулака | |
| 27 | 6***7 | Прокладка защитной муфты продольной тяги | |
| 28 | 6***0 | Наконечник продольной тяги | |
| 29 | 6***1 | Тяга продольная рулевая с клапаном управлении гидроусилителем в сборе | |
| 30 | 2***8 | Гайка М20 шарового пальца | |
| 31 | 1***2 | Палец шаровой продольной рулевой тягл | |
| 32 | 6***2 | Стакан наконечника продольной рулевой тяги | |
| 33 | 2***8 | Болт М8х16 крепление нижней части картера | |
| 34 | 2***2 | Шайба 8 пружинная | |
| 35 | 6***6 | Пробка заднего конца тяги | |
| 36 | 1***2 | Шайба регулировочная поворотного кулака | |
| 37 | 6***0 | Балка передней оси | |
| 38 | 1***3 | Шайба кулака | |
| 39 | 6***4 | Тяга поперечная рулевая | |
| 40 | 6***0 | Рычаг поворотного кулака передней оси к тяге сошки рулевого механизма | |
| 41 | 2***8 | Гайка М12 | |
| 42 | 2***2 | Шайба 12 пружинная | |
| 43 | 2***8 | Болт М14х40 ограничения поворота левого рычага | |
| 44 | 2***8 | Гайка М14х0,5 | |
| 45 | 6***7 | Наконечник поперечной рулевой тяги левый в сборе | |
| 46 | 6***0 | Рычаг поворотного кулака левый | |
| 47 | 6***3 | Шпонка рычага сегментная 8х11 | |
| 48 | 2***П | Упорный роликоподшипник | |
| 49 | 1***5 | Штифт стопорный поворотного кулака | |
| 50 | 2***8 | Болт М12х50 крепления наконечника тяги | |
| 51 | 6***0 | Рычаг поворотного кулака правый | |
| 52 | 6***0 | Кулак поворотный в сборе правый | |
| 53 | 6***6 | Наконечник поперечной рулевой тяги правый и сбире | |
| 54 | 2***П | Гайка М20х1,5 | |
| 55 | 6***1 | Крышка накладки наконечника | |
| 56 | 6***1 | Накладка защитная | |
| 57 | 6***5 | Прокладка крышки | |
| 58 | 2***8 | Пресс-масленка поворотного кулака | |
| 59 | 6***2 | Палец шаровой | |
| 60 | 6***0 | Наконечник тяги с заклепкой в сборе - правый | |
| 61 | 2***2 | Шайба 12 пружинная | |
| 62 | 2***8 | Гайка М12 | |
| 63 | 6***7 | Вкладыш головки нижний | |
| 64 | 6***9 | Пружина головки | |
| 65 | 6***0 | Крышка наконечника поперечной рулевой тяги | |
| 66 | 2***2 | Шайба 8 | |
| 67 | 2***8 | Болт М8х16 крепление нижней части картера |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
