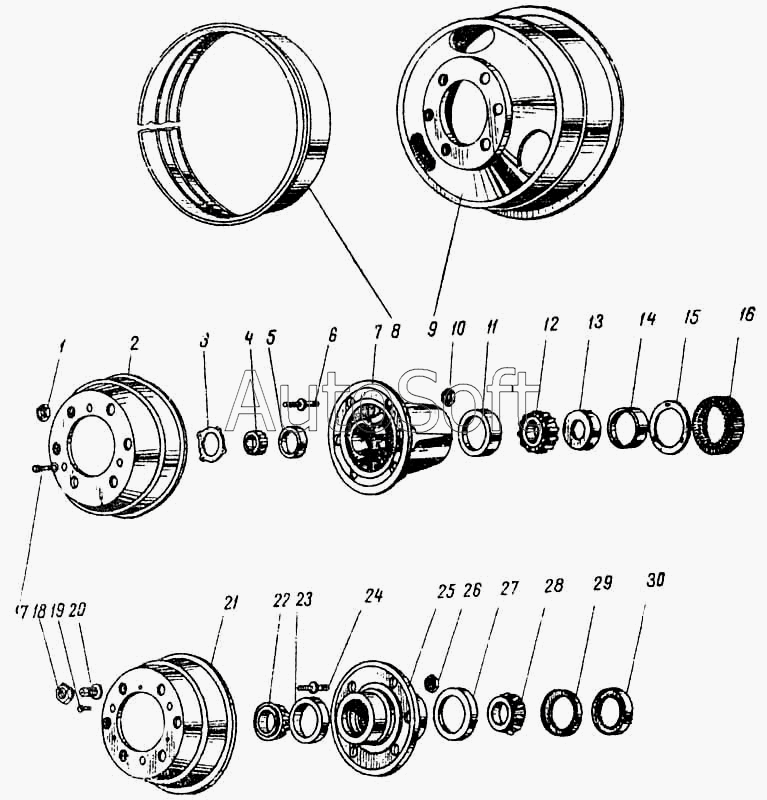

Каталог запасных частей к технике: ПАЗ-672М (1987). Колеса и ступицы
16
1
1
2
3
4
5
6
8
9
10
11
12
13
14
15
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201452-П8 | 2***8 | Болт крышки ступицы переднего колеса М8х 1,25х12 | |
| 201561-П8 | 2***8 | Болт М12х1,25х25 крепления опоры промежуточного вала | |
| 250507-П8 | 2***8 | Гайка М12х1,25 | |
| 250713-П8 | 2***8 | Гайка левая крепления переднего левого колеса | |
| 250717-П8 | 2***8 | Гайка левая крепления заднего левого колеса | |
| 250721-П8 | 2***8 | Гайка левая крепления заднего левого колеса | |
| 252135-П2 | 2***2 | Шайба 8 пружинная | |
| 307268-П | 3***П | Пружина сальника | |
| 51-2403036 | 5***6 | Подшипник наружной ступицы заднего колеса в сборе | |
| 51-3103008-В1 | 5***1 | Болт ступицы колеса (правая резьба, норма упаковки 0,21 т. шт., 40 кг) | |
| 51-3103008-В1 | 5***1 | Болт ступицы колеса (правая резьба, норма упаковки 0,21 т. шт., 40 кг) | |
| 52-3104012 | 5***2 | Ступица заднего колеса с кольцами подшипников в сборе | |
| 53-3104010-01 | 5***1 | Ступица и тормозной барабан заднего колеса в сборе правая | |
| 53-3104011-01 | 5***1 | Ступица и тормозной барабан заднего колеса в сборе левая | |
| 63-3502071-Б1 | 6***1 | Фланец тормозного барабана | |
| 652Б-3102014 | 6***4 | Колпак переднего колеса | |
| 652Б-3102016 | 6***6 | Колпак заднего колеса | |
| 652Б-3103006-01 | 6***1 | Ступица и тормозной барабан переднего колеса с подшипниками в сборе, правая | |
| 652Б-3103007-01 | 6***1 | Ступица и тормозной барабан переднего колеса с подшипниками в сборе, левая | |
| 652Б-3103010 | 6***0 | Ступица и тормозной барабан переднего правого колеса в сборе | |
| 652Б-3103011 | 6***1 | Ступица и тормозной барабан переднего левого колеса в сборе | |
| 652Б-3103030 | 6***0 | Кольцо внутреннее наружного подшипника ступицы переднего колеса в сборе | |
| 652Б-3103040 | 6***0 | Кольцо внутреннее внутреннего подшипника ступицы переднего колеса в сборе | |
| 672-3101011 | 6***1 | Колесо с шиной в сборе | |
| 672-3102018-01 | 6***1 | Шайба | |
| 672-3102020 | 6***0 | Гайка болта крепления колпака | |
| 672-3102024-Б | 6***Б | Кронштейн крепления колпака заднего колеса в сборе | |
| 672-3103015 | 6***5 | Ступица передняя | |
| 672-3103041 | 6***1 | Кольцо жесткости сальника | |
| 672-3103042 | 6***2 | Манжета сальника в сборе | |
| 672-3103065 | 6***5 | Крышка ступицы переднего колеса | |
| ВК-53-3104008 | В***8 | Ступица и тормозной барабан с подшипником в сборе правая | |
| ВК-53-3104009 | В***9 | Ступица и тормозной барабан в сборе с подшипником левая | |
| 1 | 2***8 | Гайка 1М20х1,5 болта ступицы переднего колеса | |
| 1 | 2***8 | Гайка крепления переднего правого колеса | |
| 2 | 6***0 | Барабан тормозной передний в сборе | |
| 3 | 6***7 | Прокладка крышки ступицы переднего колеса | |
| 4 | 6***5 | Подшипник наружный ступицы переднего колеса в сборе | |
| 5 | 6***8 | Кольцо наружное наружного подшипника ступицы переднего колеса | |
| 6 | 5***1 | Болт ступицы колеса (левая резьба, норма упаковки 0,21 т. шт., 40 кг) | |
| 8 | 5***7 | Кольцо бортовое колеса | |
| 9 | 5***5 | Диск и обод колеса | |
| 10 | 2***8 | Гайка 1М20х1,5 болта ступицы переднего колеса | |
| 11 | 6***8 | Кольцо наружное внутреннего подшипника ступицы переднего колеса | |
| 12 | 6***5 | Подшипник внутренний ступицы переднего колеса в сборе | |
| 13 | 6***1 | Кольцо упорное внутреннего подшипника | |
| 14 | 1***5 | Кольцо предохранительное сальника ступицы | |
| 15 | 6***0 | Кольцо сальника ступицы | |
| 16 | 6***8 | Сальник ступицы переднего колеса | |
| 17 | 2***8 | Винт М10х1,5х20 | |
| 18 | 2***8 | Гайка крепления заднего правого колеса | |
| 19 | 2***8 | Винт М10х1,5х20 | |
| 20 | 2***8 | Гайка крепления правого заднего колеса | |
| 21 | 6***1 | Барабан тормозной задний | |
| 22 | 5***8 | Кольцо внутреннее наружного подшипника ступицы заднего колеса в сборе | |
| 23 | 5***7 | Кольцо наружное наружного подшипника ступицы заднего колеса | |
| 24 | 5***1 | Болт ступицы колеса (левая резьба, норма упаковки 0,21 т. шт., 40 кг) | |
| 25 | 5***5 | Ступица заднего колеса | |
| 26 | 2***8 | Гайка 1М20х1,5 болта ступицы переднего колеса | |
| 27 | 7***5 | Подшипник внутренний ступицы заднего колеса | |
| 28 | 7***5 | Подшипник внутренний ступицы заднего колеса | |
| 29 | 5***0 | Шайба упорная сальника ступицы заднего колеса | |
| 30 | 5***2 | Сальник ступицы заднего колеса с пружиной | |
| 87 | 6***0 | Кнопка звукового сигнала |
