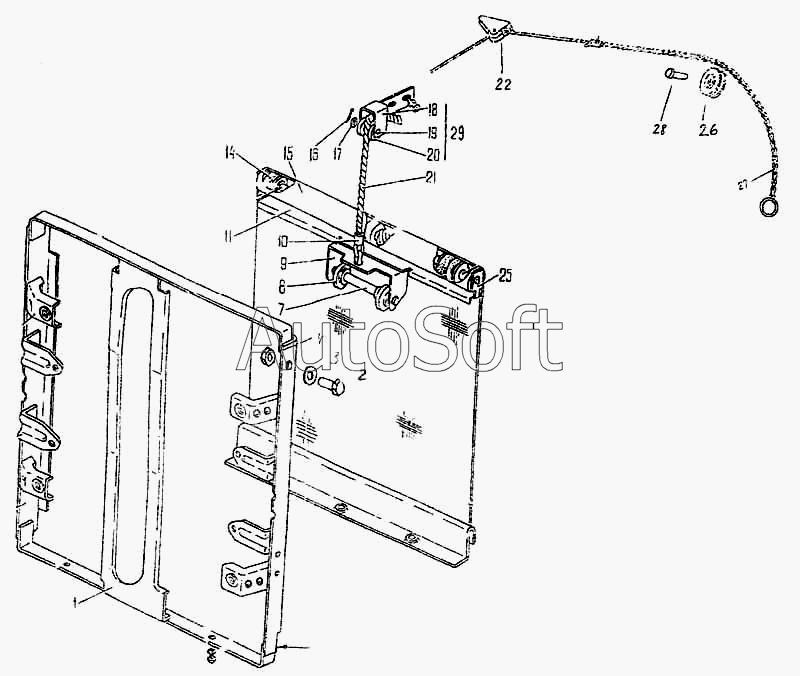

Каталог запасных частей к технике: ПАЗ-3205-110 (2005). Шторка вентилятора
1
2
3
4
7
8
9
10
11
14
15
16
17
18
19
20
21
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3205-1310310 | 3***0 | Шторка с барабаном, держателем, роликом и тросом | |
| 3205-1310407 | 3***7 | Кронштейн ролика | |
| 1 | 3***3 | Рамка крепления кожуха вентилятора | |
| 2 | 2***9 | Болт М6х16 | |
| 3 | 2***9 | Шайба 6 | |
| 4 | 2***9 | Гайка М6 | |
| 7 | 6***0 | Ось ролика шторки | |
| 8 | 6***Б | Ролик шторки | |
| 9 | 3***7 | Держатель барабана шторки с кронштейном | |
| 10 | 6***2 | Трубка троса | |
| 11 | 3***8 | Держатель барабана | |
| 14 | 6***4 | Барабан шторки | |
| 15 | 6***Б | Шторка радиатора в сборе | |
| 16 | 2***9 | Шплинт 2х16 | |
| 17 | 2***9 | Шайба диаметром 6 | |
| 18 | 3***9 | Кронштейн ролика | |
| 19 | 2***9 | Палец 6х26 | |
| 20 | 6***4 | Ролик троса шторки радиатора | |
| 21 | 3***4 | Тросик | |
| 25 | 6***6 | Кольцо стопорное наружное | |
| 26 | 3***5 | Ролик цепочки | |
| 27 | 3***0 | Цепочка шторки | |
| 28 | 2***9 | Палец 6х48 | |
| 29 | 3***0 | Ролик троса шторки радиатора с кронштейном в сборе |
