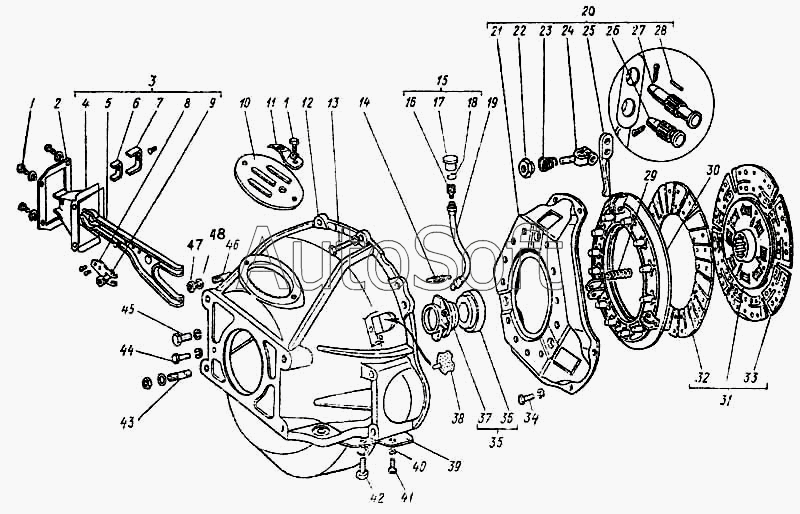

Каталог запасных частей к технике: ПАЗ-3205-110 (2005). Сцепление
34
20
21
22
23
24
25
26
27
28
29
30
31
32
19
35
36
37
38
39
40
41
42
45
46
47
48
3
1
1
2
4
5
9
10
11
12
13
14
15
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201518-П8 | 2***8 | Болт М10х25 | |
| 220101-П29 | 2***9 | Винт М6х8 | |
| 250907-П | 2***П | Заклепка 4х6 | |
| 250913-П | 2***П | Заклепка 4х7 | |
| 252135-П2 | 2***2 | Шайба 8 пружинная | |
| 252154-П28 | 2***8 | Шайба 6 | |
| 252155-П28 | 2***8 | Шайба 8 | |
| 252156-П8 | 2***8 | Шайба пружинная диаметром 10 | |
| 258023-П | 2***П | Шплинт 2,5х12 | |
| 51-1601190-А | 5***А | Скоба оттяжной пружины муфты подшипника включение сцепления | |
| 52-1601260-А | 5***А | Кронштейн масленки муфты выключения сцепления | |
| 66-1601010-10 | 6***0 | Картер сцепления в сборе | |
| 1 | 2***9 | Болт М6х10 | |
| 2 | 5***8 | Рамка чехла вилки подшипника выключения сцепления | |
| 3 | 5***0 | Вилка подшипника выключения сцепления | |
| 4 | 5***9 | Чехол вилки | |
| 5 | 3***3 | Вилка в сборе | |
| 9 | 1***1 | Опора вилки выключения сцепления | |
| 10 | 5***2 | Крышка люка картера сцепления | |
| 11 | 5***А | Кронштейн масленки муфты выключения сцепления | |
| 12 | 6***5 | Картер верхняя часть | |
| 13 | 2***8 | Болт М10х45 | |
| 14 | 1***2 | Пружина оттяжная муфты (норма упаковки в ящик 5,6 т. шт., 22 кг.) | |
| 15 | 5***0 | Пресс-масленка в сборе | |
| 17 | 5***5 | Крышка масленки выжимного подшипника | |
| 18 | 2***8 | Шайба 11 | |
| 18 | 2***8 | Шайба 11 | |
| 19 | 5***0 | Шланг гибкий смазки подшипника сцепления | |
| 20 | 5***0 | Диск нажимной с кожухом в сборе | |
| 21 | 5***1 | Кожух сцепления | |
| 22 | 5***8 | Гайка вилки рычага нажимного диска сцепления регулировочная | |
| 23 | 5***А | Пружина вилки оттяжного рычага | |
| 24 | 5***8 | Вилка опорная оттяжного рычага нажимного диска сцепления | |
| 25 | 5***А | Рычаг оттяжного нажимного диска сцепления | |
| 26 | 5***2 | Палец вилки нажимного диска сцепления | |
| 27 | 5***0 | Палец игольчатого подшипника оттяжного рычага нажимного диска сцепления | |
| 28 | 1***8 | Ролик игольчатый ГОСТ 6870-81 | |
| 29 | 4***1 | Пружина нажимная | |
| 30 | 5***3 | Диск сцепления нажимной | |
| 31 | 5***0 | Диск сцепления ведомый в сборе | |
| 32 | 5***0 | Накладка фрикционная | |
| 34 | 2***8 | Болт М8х30 крепления кожуха сцепления к моховику | |
| 35 | 5***0 | Муфта в сборе | |
| 36 | 5***1 | Подшипник муфты выключения сцепления | |
| 37 | 5***5 | Муфта подшипника сцепления | |
| 38 | 6***0 | Крышка люка установки зажигания | |
| 39 | 6***8 | Картер сцепления, нижняя часть | |
| 40 | 2***9 | Шайба 6 | |
| 41 | 2***8 | Винт М6х8 | |
| 42 | 2***8 | Болт М8х16 | |
| 45 | 2***8 | Болт М10х110 | |
| 46 | 2***8 | Шпилька М10х1х22 крепления картера сцепления к блоку | |
| 47 | 2***8 | Гайка М10 болта крепления картера | |
| 48 | 2***8 | Шайба пружинная диаметром 10 |
