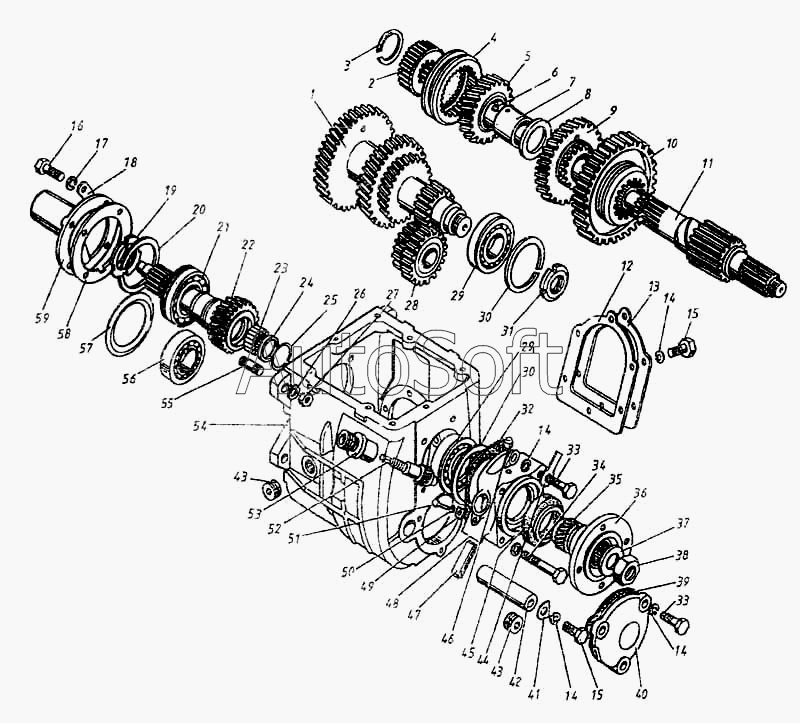

Каталог запасных частей к технике: ПАЗ-3205-110 (2005). Коробка передач
42
27
28
29
29
30
30
31
32
33
33
34
35
36
37
38
39
40
41
26
43
43
45
46
48
49
50
51
52
53
54
55
56
57
58
59
11
1
2
3
4
5
6
7
8
9
10
12
13
14
14
14
14
15
15
16
17
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3307-1700010-11 | 3***1 | Коробка передач в сборе | |
| 3307-1700010-12 | 3***2 | Коробка передач в сборе | |
| 52-1701009-21 | 5***1 | Ступица муфты переключения 3 и 4 передач (для запасных частей) | |
| 52-1701025-13 | 5***3 | Вал первичный в сборе | |
| 53-12-1701100 | 5***0 | Вал вторичный в сборе | |
| 53-12-1701200 | 5***0 | Крышка заднего подшипника вторичного вала в сборе | |
| 1 | 5***0 | Блок шестерен промежуточного вала коробки передач | |
| 2 | 5***0 | Ступица муфты | |
| 3 | 5***2 | Стопорное кольцо вторичного вала | |
| 4 | 5***0 | Муфта синхронизатора | |
| 5 | 5***0 | Шестерня 3-й передачи | |
| 6 | 5***0 | Стопор втулки шестерёнки 3-й передачи | |
| 7 | 5***5 | Втулка шестерни 3-й передачи | |
| 8 | 5***4 | Шайба упорная шестерни 2-й передачи | |
| 9 | 5***1 | Шестерня 2-й передачи | |
| 10 | 5***1 | Шестерня скользящая 1-й передачи и заднего хода | |
| 11 | 5***5 | Вал вторичный | |
| 12 | 5***1 | Прокладка крышки люка отбора мощности КПП | |
| 13 | 5***0 | Крышка люка отбора мощности КПП | |
| 14 | 2***2 | Шайба 10 пружинная | |
| 15 | 2***8 | Болт М10х20 | |
| 15 | 2***8 | Болт М10х20 | |
| 16 | 2***9 | Болт М8х22 | |
| 17 | 2***2 | Шайба 8 пружинная | |
| 19 | 5***4 | Гайка подшипника первичного вала | |
| 20 | 5***3 | Кольцо упорное подшипника первичного вала КПП | |
| 21 | 5***2 | Подшипник в сборе 50209А | |
| 22 | 5***0 | Вал первичный коробки передач | |
| 23 | 5***Б | Ролик переднего подшипника вторичного вала 7х17 № 35374 | |
| 24 | 5***8 | Шайба упорная роликового подшипника первичного вала | |
| 25 | 5***9 | Кольцо стопорное роликового подшипника первичного вала (норма упаковки 4,6 т. шт., 21 кг) | |
| 26 | 2***9 | Шайба 14 | |
| 27 | 2***9 | Гайка М14 (верхняя опора) | |
| 28 | 5***2 | Блок шестерен заднего хода | |
| 29 | 5***А | Подшипник в сборе | |
| 30 | 2***4 | Кольцо стопорное подшипника первичного вала (норма упаковки 1,52 т. шт., 21 кг.) | |
| 31 | 5***9 | Гайка стопорная подшипника промежуточного вала | |
| 32 | 5***3 | Прокладка крышка заднего подшипника вторичного | |
| 33 | 2***9 | Болт М10х25 | |
| 34 | 2***8 | Болт М10х65 крепления задней крышки вторичного вала КПП | |
| 35 | 5***3 | Шестерня привода спидометра ведущая | |
| 36 | 5***Д | Фланец вторичного вала коробки передач | |
| 37 | 5***2 | Шайба упорная муфты фланца вторичного вала | |
| 38 | 5***7 | Гайка вторичного вала КПП | |
| 39 | 5***5 | Прокладка крышки заднего подшипника промежуточного вала КПП | |
| 40 | 5***0 | Крышка заднего подшипника блока шестерен промежуточного вала | |
| 41 | 5***2 | Упорная пластина оси блока шестеренки заднего хода | |
| 42 | 5***0 | Ось блока шестерен заднего хода | |
| 43 | 2***9 | Пробка КГ 1/2 наливного и сливного отверстий картера КПП | |
| 45 | 5***А | Сальник задней крышки коробки передач | |
| 46 | 2***П | Сапун коробки передач | |
| 48 | 5***5 | Крышка заднего подшипника вторичного вала | |
| 49 | 5***1 | Стопор штуцера гибкого вала привода спидометра | |
| 50 | 2***2 | Шайба пружинная 6 | |
| 51 | 2***8 | Болт М6х12 крепление стопора штуцера ведомой шестеренки привода спидометра | |
| 52 | 5***4 | Шестерня привода спидометра ведомая | |
| 53 | 5***0 | Штуцер шибкого вала привода спидометра | |
| 54 | 5***1 | Картер коробки передач | |
| 55 | 2***9 | Шпилька М14х1,5х32 | |
| 56 | 6***М | Подшипник передний блока шестерен промежуточного вала (46221342771) | |
| 57 | 5***А | Заглушка переднего подшипника блока шестеренок промежуточного вала КПП | |
| 58 | 5***1 | Прокладка крышки подшипника первичного вала КПП | |
| 59 | 5***0 | Крышка подшипника первичного вала |
