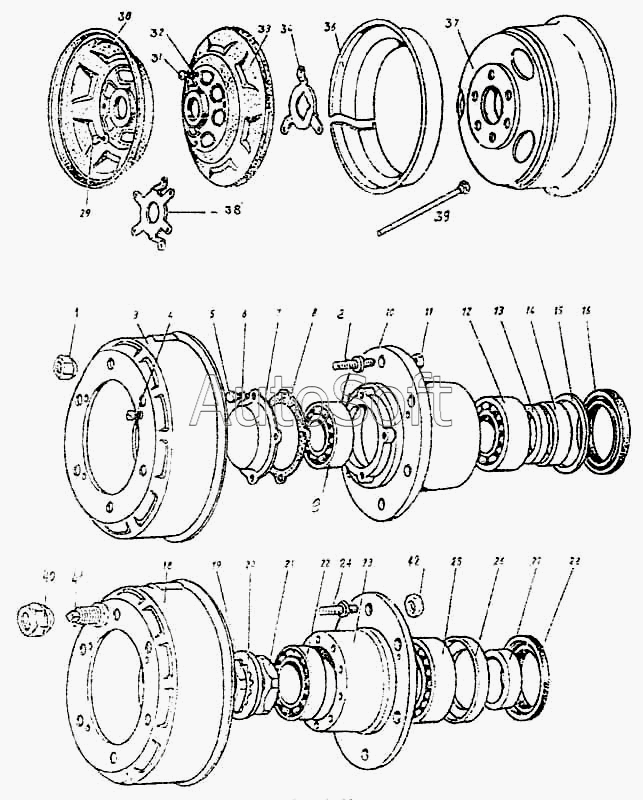

Каталог запасных частей к технике: ПАЗ-3205-110 (2005). Колесо
24
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
15
15
16
19
21
22
23
7
7
25
26
28
29
30
31
32
33
34
37
38
39
40
41
42
1
1
2
2
3
3
4
4
5
5
6
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11-3116048 | 1***8 | Гайка | |
| 130-3001060 | 1***0 | Гайка-шайба цапфы поворотного кулака в сборе | |
| 130-3001064 | 1***4 | Шайба замочная контргайки цапфы поворотного кулака | |
| 130-3001083 | 1***3 | Замочное кольцо гаек цапфы поворотного кулака | |
| 201496-П29 | 2***9 | Болт М10х22 | |
| 201498-П29 | 2***9 | Болт М10х28 | |
| 250612-П29 | 2***9 | Гайка М10 | |
| 250612-П8 | 2***8 | Гайка М10 | |
| 250713-П29 | 2***9 | Гайка крепления переднего колеса (левая резьба, норма упаковки 0,2 т. шт., 30 кг) | |
| 250717-П29 | 2***9 | Гайка М30х1,5 крепления заднего колеса наружная левая | |
| 250721-П29 | 2***9 | Гайка внутренняя крепления заднего колеса (левая резьба, норма упаковки 0,16 т. шт., 29 кг.) | |
| 252138-П29 | 2***9 | Шайба 6 | |
| 291882-П29 | 2***9 | Шпилька М14х35 | |
| 292855-П29 | 2***9 | Гайка М14 | |
| 303257-П8 | 3***8 | Контргайка цапфы поворотного кулака | |
| 303257-П8 | 3***8 | Контргайка цапфы поворотного кулака | |
| 3205-3103010-50 | 3***0 | Ступица и тормозной барабан правый в сборе | |
| 3205-3103011-50 | 3***0 | Ступица и тормозной барабан левый в сборе | |
| 3205-3116054 | 3***4 | Кронштейн крепления удлинителя | |
| 3206-3101011 | 3***1 | Колесо 6,0Б-20, камера и покрышка 240-5080 | |
| 3301-3101015 | 3***5 | Диск и обод колеса в сборе | |
| 51-3103009-В1 | 5***1 | Болт ступицы колеса (левая резьба, норма упаковки 0,21 т. шт., 40 кг) | |
| 51-3103009-В1 | 5***1 | Болт ступицы колеса (левая резьба, норма упаковки 0,21 т. шт., 40 кг) | |
| 53-3101027 | 5***7 | Кольцо бортовое колеса | |
| 53-3104010-06 | 5***6 | Ступица с тормозным барабаном правая в сборе | |
| 53-3104011-06 | 5***6 | Ступица с тормозным барабаном левая в сборе | |
| 1 | 2***9 | Гайка крепления переднего колеса (правая резьба, норма упаковки 0,2 т. шт., 30 кг) | |
| 2 | 5***1 | Болт ступицы колеса (правая резьба, норма упаковки 0,21 т. шт., 40 кг) | |
| 3 | 3***0 | Барабан тормозной переднего колеса | |
| 4 | 2***8 | Винт М10х1,5х20 | |
| 5 | 2***9 | Болт М8х16 крепления ступицы вала | |
| 6 | 2***9 | Шайба 8 | |
| 7 | 3***6 | Крышка ступицы передней оси | |
| 8 | 6***7 | Прокладка крышки ступицы переднего колеса | |
| 9 | 7***К | Подшипник наружный ступицы переднего колеса (652Б-3103025) | |
| 10 | 3***5 | Ступица переднего колеса | |
| 11 | 2***9 | Гайка М20 (нижняя опора) | |
| 12 | 7***А | Подшипник внутренний ступицы переднего колеса (652Б-3103035) | |
| 13 | 6***1 | Кольцо упорное внутреннего подшипника | |
| 14 | 6***0 | Кольцо сальника ступицы | |
| 15 | 1***5 | Кольцо предохранительное сальника ступицы | |
| 15 | 5***3 | Барабан тормозной задний в сборе | |
| 16 | 3***П | Сальник ступицы переднего колеса | |
| 19 | 5***1 | Гайка подшипника ступицы заднего колеса наружная | |
| 20 | 5***0 | Шайба стопорная гайки подшипника | |
| 21 | 5***4 | Гайка подшипников ступицы заднего колеса со штифтом | |
| 22 | У***А | Подшипник ступицы задних колес наружный | |
| 23 | 5***2 | Ступица | |
| 24 | 5***1 | Болт ступицы колеса (правая резьба, норма упаковки 0,21 т. шт., 40 кг) | |
| 25 | 6***А | Подшипник ступицы задних колес внутренний | |
| 26 | 5***0 | Шайба упорная сальника ступицы заднего колеса | |
| 28 | 5***2 | Сальник ступицы задних колес с пружиной в оборе | |
| 29 | 2***8 | Винт М10х1,5х20 | |
| 30 | 3***4 | Колпак заднего колеса | |
| 31 | 2***9 | Болт М8х16 крепления ступицы вала | |
| 32 | 2***9 | Шайба 8 | |
| 33 | 3***2 | Колпак переднего колеса | |
| 34 | 3***1 | Кронштейн крепления колпака переднего колеса с гайками | |
| 37 | 5***5 | Диск и обод колеса | |
| 38 | 3***0 | Кронштейн крепления декоративного колпака заднего колеса | |
| 39 | 1***3 | Удлинитель вентиля гибкий с гайками в оборе | |
| 40 | 2***9 | Гайка наружная крепления заднего колеса (правая резьба, норма упаковки 0,3т.шт.,28кг) | |
| 41 | 2***9 | Гайка внутренняя крепления заднего колеса (правая резьба, норма упаковки 0,15 т. шт., 29 кг) | |
| 42 | 2***9 | Гайка М20 (нижняя опора) |
