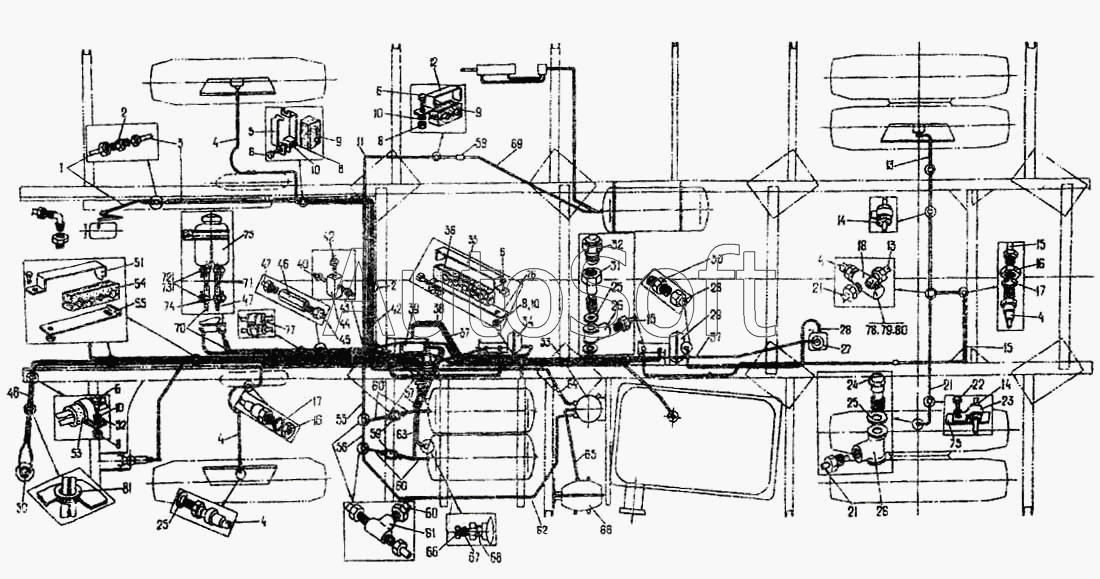

Каталог запасных частей к технике: ПАЗ-3205-110 (2005). Установка трубопроводов
44
61
60
60
59
53
48
47
47
46
45
62
43
42
42
40
38
37
37
36
36
32
32
31
28
28
72
81
80
79
78
77
75
74
73
73
26
26
71
70
69
67
66
66
65
63
2
2
1
3
14
14
25
25
25
24
23
22
21
21
21
18
17
17
16
16
15
15
15
13
13
12
11
10
10
10
10
9
9
8
8
8
8
6
6
6
6
5
4
4
4
4
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 220079-П29 | 2***9 | Винт | |
| 250464-П29 | 2***9 | Гайка М5 тяги диафрагмы | |
| 252003-П29 | 2***9 | Шайба 5 | |
| 252133-П29 | 2***9 | Шайба 5 | |
| 253059-П29 | 2***9 | Шплинт 4х60 | |
| 3205-3408074-10 | 3***0 | Хомут | |
| 3205-3505108 | 3***8 | Бачок главного цилиндра тормоза | |
| 3205-3505109 | 3***9 | Крышка бачка | |
| 3205-3505113 | 3***3 | Отражатель крышки | |
| 3205-3505115 | 3***5 | Хомут крепления бачка главного цилиндра | |
| 3205-3506080 | 3***0 | Скоба | |
| 3205-3552014 | 3***4 | Уплотнитель трубопроводов | |
| 3205-3552019 | 3***9 | Уплотнитель трубопроводов | |
| 3205-3552130 | 3***0 | Втулка | |
| 3205-3552134 | 3***4 | Кронштейн крепления трубок | |
| 3205-3552135 | 3***5 | Кронштейн крепления трубок | |
| 3205-3552137 | 3***7 | Кронштейн крепленая трубок | |
| 3205-3552202-10 | 3***0 | Переходник | |
| 652-3506022 | 6***2 | Муфта соединительная | |
| 1 | 3***0 | Трубка от компрессора до проходника | |
| 2 | 3***2 | Проходник прямой | |
| 3 | 3***0 | Трубка от компрессора промежуточная | |
| 4 | 6***0 | Шланг гибкий передних тормозов в сборе | |
| 5 | 3***6 | Кронштейн крепления трубок | |
| 6 | 2***9 | Болт М6х16 | |
| 8 | 2***9 | Гайка М6 | |
| 9 | 3***5 | Уплотнитель трубопроводов | |
| 10 | 2***9 | Шайба 6 | |
| 11 | 3***0 | Трубка от тройника до одинарного защитного клапана дверей | |
| 12 | 3***1 | Кронштейн крепления трубок | |
| 13 | 6***0 | Трубка диаметром 6 мм медная с гайками, от тройника к правому заднему тормозу | |
| 14 | 3***6 | Втулка | |
| 15 | 3***0 | Трубка диаметром 6 мм медная с гайками, от главного цилиндра к задним тормозам | |
| 16 | 2***9 | Гайка М16 | |
| 17 | 2***9 | Шайба 16 | |
| 18 | 5***3 | Тройник трубопровода к задним тормозам | |
| 21 | 6***5 | Трубка диаметром 6 мм медная с гайками, от тройника к левому заднему тормозу | |
| 22 | 2***9 | Болт М10х20 | |
| 23 | 6***1 | Скоба крепления трубопровода | |
| 24 | 5***2 | Болт соединительный | |
| 25 | 6***3 | Прокладка | |
| 26 | 6***1 | Муфта соединительная гидровакуумного усилителя | |
| 28 | 3***0 | Трубка диаметром 12 мм медная с гайками, от регулятора тормозных сил к пневмоусилителю | |
| 31 | 5***4 | Болт соединительный муфты главного цилиндра тормозов | |
| 32 | В***Б | Выключатель сигнала "стоп" | |
| 36 | 3***1 | Уплотнитель трубопроводов | |
| 37 | 3***2 | Трубка от тормозного крана до регулятора | |
| 38 | 3***6 | Трубка от тормозного крана до пневмоусилителя | |
| 40 | 3***0 | Трубка от тройника к левому переднему тормозу | |
| 42 | 3***0 | Трубка от тройника к правому переднему тормозу | |
| 43 | 3***2 | Трубка диаметром 6 мм медная с гайками, от главного цилиндра до тройника | |
| 44 | 5***8 | Тройник трубопровода к передним тормозам | |
| 45 | 3***2 | Трубка от муфты к главному цилиндру | |
| 46 | 3***0 | Муфта соединительная | |
| 47 | 3***4 | Трубка от бачка до муфты | |
| 48 | 3***0 | Трубка от баллона к манометру (полиамид) | |
| 49 | 3***0 | Трубка от баллона к манометру (полиамид) | |
| 53 | 3***8 | Хомут крепления трубок | |
| 57 | 3***0 | Трубка от баллона задних тормозов к тормозному крану | |
| 59 | 3***5 | Клапан защитный одинарный | |
| 60 | 3***0 | Трубка от тройника к защитному клапану | |
| 61 | 3***0 | Тройник проходной | |
| 62 | 3***8 | Трубка от воздухоосушителя до тройника | |
| 63 | 3***0 | Трубка от баллона передних тормозов к тормозному крану | |
| 64 | 3***9 | Трубка от муфты до воздухоосушителя | |
| 65 | 3***7 | Трубка от воздухоосушителя до регенерационного баллона | |
| 66 | 3***1 | Штуцер | |
| 66 | 3***2 | Гайка накидная | |
| 67 | 3***1 | Штуцер | |
| 69 | 3***4 | Трубка от одинарного защитного клапана до баллона дверей | |
| 70 | 3***0 | Трубка от бачка до главного цилиндра | |
| 71 | 3***4 | Шланг к главному цилиндру | |
| 72 | 6***9 | Пряжка хомутика | |
| 73 | 2***9 | Шплинт 5,4х22,4 | |
| 74 | 6***8 | Лента стяжная хомутиков для шлангов | |
| 75 | 3***2 | Бачок главного цилиндра тормозов в сборе | |
| 75 | 6***6 | Пластина | |
| 76 | 3***3 | Кронштейн крепления трубок | |
| 77 | 3***1 | Втулка | |
| 78 | 2***9 | Шайба 10 пружинная | |
| 79 | 2***9 | Шайба 10 | |
| 80 | 2***9 | Болт М10х25 | |
| 81 | 6***2 | Втулка уплотнительная |
