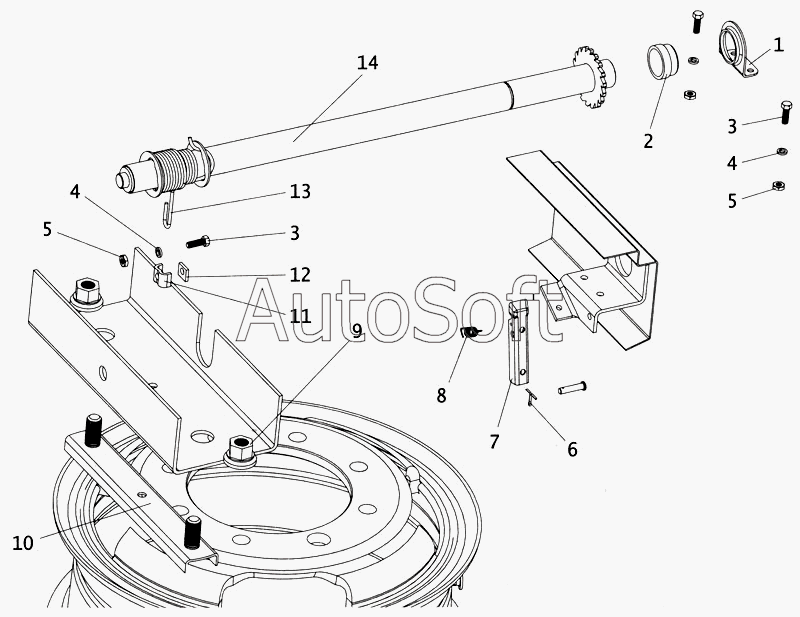

Каталог запасных частей к технике: ПАЗ-4234 (2005). Механизм подъема запасного колеса
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Опора лебедки | |
| 2 | 3***0 | Втулка опоры | |
| 3 | 2***9 | Болт М8х6gx25 | |
| 4 | 2***9 | Шайба 8 | |
| 5 | 2***9 | Гайка М8 | |
| 6 | 2***9 | Шплинт 3,2х20 | |
| 7 | 3***0 | Собачка храповика | |
| 8 | 6***А | Пружина собачки | |
| 9 | 4***6 | Гайка с шайбой М20х1,5-6Н | |
| 10 | 3***0 | Пластина крепления запасного колеса в сборе | |
| 11 | 6***8 | Колодка крепления троса | |
| 12 | 6***0 | Пластина троса | |
| 13 | 3***0 | Трос лебедки | |
| 14 | 3***0 | Барабан лебедки с храповиком и трубой в сборе | |
| 14 | 4***2 | Барабан лебедки с храповиком и трубой в сборе |
