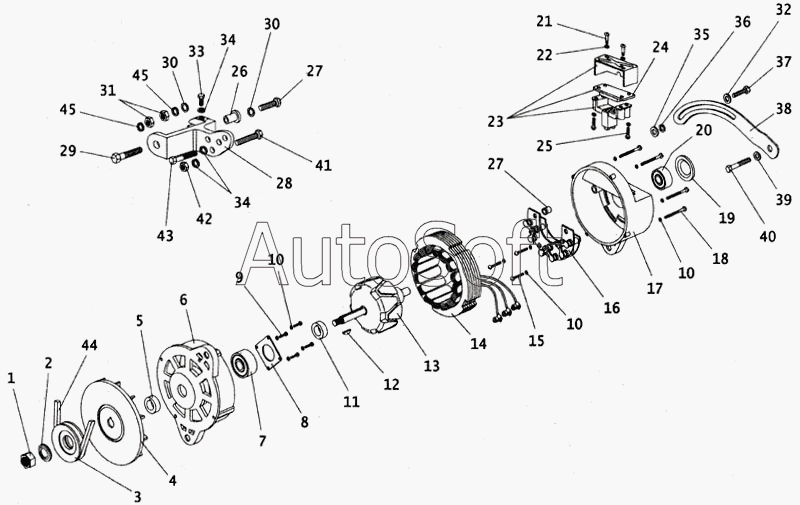

Каталог запасных частей к технике: ПАЗ-4230 (2005). Генератор
17
25
24
24
23
22
21
20
19
18
26
16
16
15
14
13
12
11
10
10
10
9
36
45
45
44
43
42
41
40
39
38
37
8
35
34
34
33
32
31
30
30
29
28
27
27
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1302.3771030-10 | 1***0 | Щетка в сборе | |
| 1302.3771035-10 | 1***0 | Вывод щетки в сборе | |
| 1302.3771083 | 1***3 | Клемма щеткодержателя | |
| 1312.3771081 | 1***1 | Щеткодержатель | |
| 29.3701014 | 2***4 | Кожух щеткодержателя | |
| 29.3701028-10 | 2***0 | Клемма щетки | |
| 29.3701032-10 | 2***0 | Клемма щетки | |
| 2907.3701020-10 | 2***0 | Щетка в сборе | |
| 2907.3771401 | 2***1 | Крышка со стороны привода в сборе | |
| 3102.3771301 | 3***1 | Крышка со стороны контактных колеи в сборе | |
| 3112.3771 | 3***1 | Генератор | |
| 3802.3701061 | 3***1 | Шпилька стяжная | |
| 3802.3701211 | 3***1 | Вал ротора | |
| 3812.3701110 | 3***0 | Пакет статора в сборе | |
| 3842.3701331 | 3***1 | Конденсатор | |
| 5-1180304АКС9Ш2 | 5***2 | Подшипник 1180304АК.Р5Q5/С9 ТУ 37.006.021-91 | |
| 5-180603КС9Ш2 | 5***2 | Подшипник 62303.2RS.Р5Q5/С9 ГОСТ 520-2002 | |
| 5702.3701220 | 5***0 | Катушка возбуждения ротора в сборе | |
| 6-1180304АКС9Ш1 | 6***1 | Подшипник 1180304АК.Р6Q6/С9 ТУ 37.006.021-91 | |
| 9012.3701301-10 | 9***0 | Крышка со стороны контактных колеи в сборе | |
| В6-180603АКС9 | В***9 | Подшипник 62303.2RS.Р6/С9 ГОСТ 520-2002 | |
| В6-180603К4С9 | В***9 | Подшипник 62303.2RS.Р6/С9 ГОСТ 520-2002 | |
| В6-180603КС9 | В***9 | Подшипник 62303.2RS.Р9/С9 ГОСТ 520-2002 | |
| В6-180603КС9Ш1 | В***1 | Подшипник 62303.2RS.Р6Q6/С9 ГОСТ 520-2002 | |
| Г250-3701026 | Г***6 | Пружина щетки | |
| Г250-3701205 | Г***5 | Кольцо контактное в сборе | |
| М11.40028 | М***8 | Шайба щеткодержателя диаметр 4 мм | |
| М1А ТУ 16-88 | М***8 | Щетка М1А ТУ 16-88, ИЛЕА.685267.001 ТУ, ИЛГТ.685211.1022-01 (ИЛЕА.685211.514-01) | |
| МХ-1239 | М***9 | Болт вывода «Ш» щеткодержателя | |
| ПВГА-1,0 ТУ 16-К81-01-87 | П***7 | Провод вывода ПВГА-1,0 ТУ 16-К81-01-87 | |
| Х-4001-Т | Х***Т | Шайба пружинная 5Т ОСТ 37.001.115-75 | |
| Х-767 | Х***7 | Наконечник вывода | |
| 1 | М***5 | Гайка | |
| 2 | М***4 | Шайба | |
| 3 | 3***1 | Шкив | |
| 4 | 3***5 | Вентилятор в сборе | |
| 5 | 3***4 | Втулка | |
| 6 | 2***0 | Крышка со стороны привода в сборе | |
| 7 | В***9 | Подшипник ТУ 37.006.021-91 | |
| 8 | 3***4 | Шайба специальная | |
| 9 | 3***6 | Винт специальный | |
| 10 | Х***Т | Шайба 6Т | |
| 11 | 5***4 | Втулка распорная | |
| 12 | 5***р | Шпонка ОСТ 37.001.213-78 | |
| 13 | 5***0 | Ротор в сборе | |
| 14 | 5***0 | Статор в сборе | |
| 15 | В***6 | Винт ГОСТ 17473-80 | |
| 16 | И***2 | Блок БПВ 17-100 ТУ 16-89 ИАЕЮ.435214.010 ТУ | |
| 16 | Я***4 | Блок БПВ 17-100-02 ТУ 3417-009-07629712-2004 | |
| 17 | 3***0 | Крышка со стороны контактных колец в сборе | |
| 18 | 7***2 | Винт В1М5-8gх10.58.016 ГОСТ 17473-80 | |
| 19 | 3***0 | Крышка подшипника | |
| 20 | В***9 | Подшипник 62303.2RS.Р6/С9 ГОСТ 520-2002 | |
| 21 | М***7 | Винт ВМ4-7е6ех25.58.016 ГОСТ 17473-80 | |
| 22 | Х***Т | Шайба 4 ОСТ 37.001.115-75 | |
| 23 | 1***0 | Щеткодержатель с регулятором напряжения в сборе | |
| 24 | 4***6 | Регулятор напряжения | |
| 24 | Я***У | Регулятор напряжения | |
| 25 | 1***6 | Болт специальный | |
| 26 | 2***7 | Втулка | |
| 27 | 2***9 | Болт М10-6gх60 | |
| 28 | 2***Д | Кронштейн | |
| 29 | 2***9 | Болт М10х35 крепления отстойника | |
| 30 | 2***9 | Шайба 10 | |
| 31 | 2***9 | Гайка М10 | |
| 32 | 2***9 | Шайба 10 пружинная | |
| 33 | М***9 | Болт | |
| 34 | 8***6 | Шайба | |
| 35 | 2***9 | Шайба 8 | |
| 36 | 2***9 | Шайба 8 | |
| 37 | 2***9 | Болт М8х6gx25 | |
| 38 | 2***Б | Планка | |
| 39 | 1***9 | Шайба | |
| 40 | М***9 | Болт | |
| 41 | М***9 | Болт | |
| 42 | М***6 | Гайка | |
| 43 | М***9 | Болт | |
| 44 | I***0 | Ремень ГОСТ 5813-93 | |
| 45 | 2***9 | Шайба 10 пружинная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
