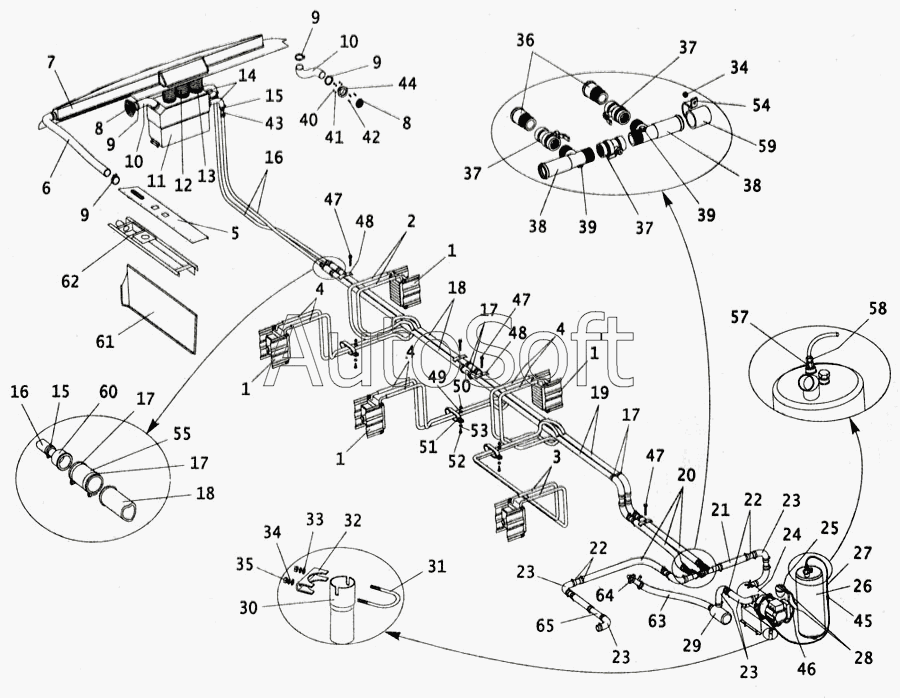

Каталог запасных частей к технике: ПАЗ-4230 (2005). Система отопления
37
37
37
47
47
47
46
45
44
43
42
41
40
39
39
38
38
47
36
35
34
34
33
32
31
30
29
28
27
57
65
64
63
62
62
61
61
60
59
58
26
55
54
53
52
51
50
49
48
48
48
4
12
11
10
10
9
9
9
9
8
8
8
7
6
5
5
13
4
4
4
3
3
3
3
2
2
2
1
1
1
1
19
25
24
23
23
23
23
22
22
21
20
20
20
20
20
19
18
18
18
18
17
17
17
17
16
16
16
15
15
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4230-8106022 | 4***2 | Кожух отопителя | |
| 1 | О***1 | Отопитель в сборе | |
| 2 | 4***0 | Утеплитель рукава | |
| 2 | 4***8 | Рукав резиновый | |
| 2 | 4***2 | Рукав резиновый D18х27,5 | |
| 3 | 4***8 | Рукав резиновый | |
| 3 | 4***8 | Рукав резиновый | |
| 3 | 4***6 | Утеплитель рукава | |
| 3 | 4***8 | Утеплитель рукава | |
| 4 | 4***6 | Рукав резиновый | |
| 4 | 4***0 | Утеплитель рукава | |
| 4 | 4***6 | Рукав резиновый D18х27,5 | |
| 5 | 4***0 | Панель рабочего места водителя верхняя | |
| 5 | 4***2 | Панель рабочего места водителя верхняя | |
| 6 | 4***4 | Шланг обдува стекла водителя | |
| 7 | 4***0 | Воздуховод обдува стекла водителя в сборе | |
| 8 | 3***6 | Дефростер обдува бокового левого окна | |
| 8 | 3***1 | Дефростер обдува бокового левого окна | |
| 9 | А***1 | Хомут червячный | |
| 10 | 4***2 | Шланг обдува ног водителя | |
| 11 | А***2 | Отопитель автомобильный ТУ РБ 100165656. 001-2000 | |
| 12 | 4***0 | Шланг обдува ветровых стекол | |
| 13 | А***1 | Хомут червячный | |
| 14 | 4***7 | Шланг угловой | |
| 15 | А***1 | Хомут червячный | |
| 16 | 4***0 | Утеплитель рукава D25 | |
| 16 | 4***0 | Рукав резиновый D25 | |
| 17 | А***1 | Хомут червячный | |
| 18 | 4***2 | Рукав резиновый | |
| 18 | 4***6 | Труба отопления | |
| 18 | 4***6 | Утеплитель трубы отопления | |
| 19 | 4***0 | Труба отопления | |
| 19 | 4***0 | Труба отопления | |
| 20 | 4***0 | Труба отопления по боковине задняя | |
| 20 | 4***0 | Труба отопления по боковине задняя | |
| 20 | 4***4 | Рукав резиновый | |
| 20 | 4***8 | Рукав резиновый от муфты до пробкового крана | |
| 20 | 4***4 | Рукав резиновый | |
| 21 | 4***2 | Рукав резиновый | |
| 22 | 4***5 | Патрубок | |
| 23 | 6***0 | Муфта соединительная радиатора подводящая | |
| 24 | 1***6 | Подогреватель жидкостной | |
| 25 | 2***2 | Фильтр топливный | |
| 26 | 4***0 | Бачок топливный подогревателя | |
| 27 | 4***5 | Шланг топливный | |
| 28 | 4***4 | Шланг топливный | |
| 29 | 3***0 | Электронасос | |
| 30 | 4***2 | Труба выхлопная подогревателя | |
| 31 | 4***8 | Стремянка | |
| 32 | 4***7 | Хомут | |
| 33 | 2***9 | Шайба 8 | |
| 34 | 2***9 | Шайба 8 | |
| 35 | 2***9 | Гайка М8 | |
| 36 | 4***0 | Патрубок резьбовой | |
| 37 | Д***5 | Кран пробковый | |
| 38 | 4***0 | Тройник резьбовой | |
| 39 | 3***9 | Пробка сливная К1/4" | |
| 40 | 2***9 | Гайка М5 тяги диафрагмы | |
| 41 | 2***9 | Шайба 5 | |
| 42 | 2***9 | Винт М5х35 хомутика | |
| 43 | 5***2 | Штуцер проходной | |
| 44 | 4***0 | Воздуховод | |
| 45 | 5***4 | Штуцер | |
| 46 | 5***4 | Штуцер переходный | |
| 47 | 2***9 | Болт М8х60 | |
| 47 | 2***9 | Винт М8-6gх16 ОСТ 37.001.130-81 | |
| 48 | 4***4 | Планка крепления трубопроводов отопления | |
| 48 | 5***2 | Прижим двойной | |
| 49 | 2***9 | Шайба 6 | |
| 50 | 2***9 | Гайка М6 | |
| 51 | 3***2 | Хомут | |
| 52 | 2***9 | Винт М6х18 | |
| 53 | 2***9 | Шайба диаметром 6 | |
| 54 | 5***0 | Прижим одинарный | |
| 55 | 4***0 | Рукав соединительный | |
| 56 | 2***9 | Гайка М8 | |
| 57 | 4***0 | Штуцер переходный | |
| 58 | 5***2 | Гайка накидная топливного шланга | |
| 59 | 4***0 | Рукав резиновый | |
| 60 | 5***4 | Штуцер переходный | |
| 61 | 4***0 | Панель внутренняя передняя левая | |
| 61 | 4***0 | Панель внутренняя передняя левая | |
| 62 | 4***0 | Каркас крепления боковой панели | |
| 62 | 4***0 | Каркас крепления боковой панели | |
| 63 | 4***8 | Рукав резиновый от муфты до пробкового крана | |
| 64 | 4***0 | Фланец | |
| 65 | 5***0 | Труба |
