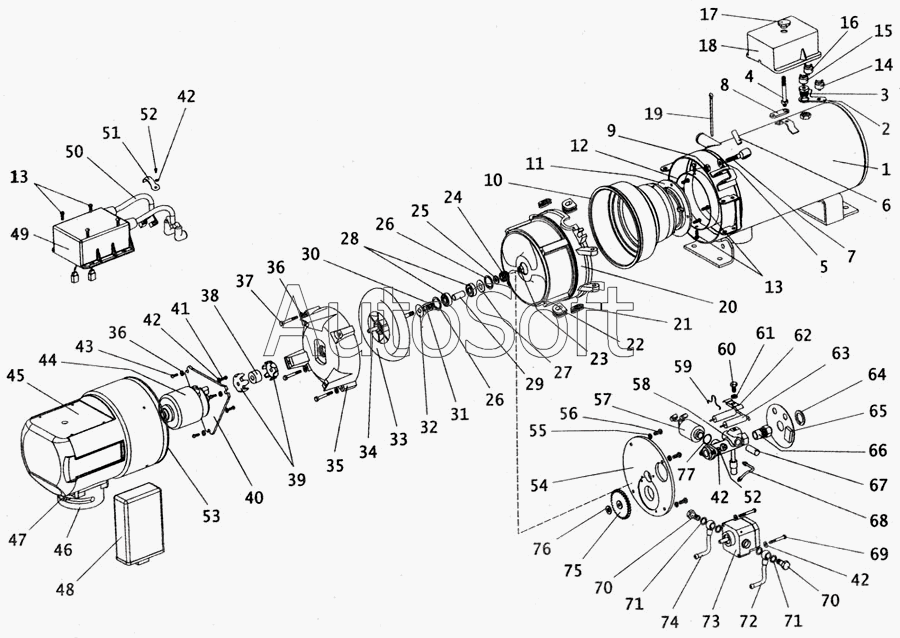

Каталог запасных частей к технике: ПАЗ-4230 (2005). Отопитель жидкостной
48
55
54
53
52
52
51
50
50
50
50
49
49
49
56
47
46
46
45
44
43
42
42
42
42
41
40
39
38
68
77
76
75
74
73
73
73
72
71
71
70
70
69
37
67
66
65
64
63
62
61
60
59
58
57
2
13
13
13
12
11
10
9
8
7
6
5
4
3
14
1
25
36
36
35
34
33
32
31
30
29
28
27
26
26
24
23
23
22
21
20
19
18
17
16
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14.8106200 | 1***0 | Камера сгорания в сборе | |
| 14.8106220 | 1***0 | Раструб с завихрителем в сборе | |
| 14.8106320 | 1***0 | Корпус горелки в сборе с крыльчаткой и подшипниками | |
| 14.8106330 | 1***0 | Вал с крыльчаткой в сборе | |
| 141.8106000-03 | 1***3 | Подогреватель жидкостной в сборе | |
| 141.8106100 | 1***0 | Теплообменник в сборе | |
| 141.8106300 | 1***0 | Горелка в сборе с корпусом и топливопроводами | |
| 141.8106360-01 | 1***1 | Крышка в сборе с форсункой и насосом | |
| 141.8106700 | 1***0 | Жгут электропроводов в сборе | |
| 44.3761000 | 4***0 | Терморегулятор электронный | |
| 671.3761000 | 6***0 | Таймер-часы | |
| 1 | 1***0 | Теплообменник | |
| 2 | 1***4 | Кронштейн | |
| 3 | 1***5 | Штуцер | |
| 4 | 1***0 | Шпилька | |
| 5 | 1***3 | Шайба | |
| 6 | 1***1 | Штифт | |
| 7 | 1***2 | Болт | |
| 8 | 1***2 | Пластина | |
| 9 | 8***3 | Гайка М6-6Н.6.016 ОСТ 37.001.124-75 | |
| 10 | 1***1 | Раструб | |
| 11 | 1***2 | Завихритель | |
| 12 | 1***1 | Труба | |
| 13 | 2***3 | Шуруп | |
| 13 | 4***2 | Винт ОСТ 37.001.187-81 | |
| 14 | 1***0 | Датчик температуры | |
| 15 | 1***0 | Термопредохранитель | |
| 16 | 1***0 | Датчик температуры | |
| 17 | 1***2 | Гайка | |
| 18 | 1***4 | Кожух | |
| 19 | 6***0 | Шплинт ОСТ 37.001.171-93 | |
| 20 | 1***2 | Корпус горелки | |
| 21 | 1***1 | Уплотнение горелки | |
| 22 | 1***1 | Уплотнение горелки | |
| 23 | 1***1 | Гайка самоконтрящаяся М6-6Н | |
| 23 | 1***0 | Гайка самоконтрящаяся М6-6Н | |
| 24 | 1***3 | Шестерня | |
| 25 | 1***5 | Шайба | |
| 26 | 1***6 | Кольцо Б22 | |
| 27 | 1***4 | Шайба компенсационная | |
| 28 | 7***К | Подшипник ГОСТ 520-89 | |
| 29 | 1***8 | Втулка | |
| 30 | 1***9 | Шайба | |
| 31 | 1***1 | Пружина тарельчатая | |
| 32 | 1***7 | Пружина тарельчатая | |
| 33 | 1***3 | Крыльчатка | |
| 34 | 1***1 | Вал | |
| 35 | 1***4 | Корпус вентилятора | |
| 36 | 5***Т | Шайба ОСТ 37.001.115-75 | |
| 37 | 4***1 | Винт М5-6gх35 ОСТ 37.001.127-81 | |
| 38 | 1***4 | Муфта | |
| 39 | 1***1 | Полумуфта | |
| 40 | 1***1 | Пластина | |
| 41 | М***4 | Винт ОСТ 37.001.127-81 | |
| 42 | Х***Т | Шайба 4 ОСТ 37.001.115-75 | |
| 43 | М***7 | Винт М5-6gх12 ОСТ 37.001.129-81 | |
| 44 | 4***0 | Электродвигатель | |
| 45 | 1***0 | Кожух горелки в сборе | |
| 46 | 1***2 | Патрубок кожуха | |
| 46 | 1***3 | Заслонка патрубка кожуха | |
| 47 | 4***2 | Винт ОСТ 37.001.187-81 | |
| 48 | 3***0 | Блок управления подогревателя | |
| 49 | 1***0 | Источник напряжения высоковольтный в сборе | |
| 49 | 4***0 | Источник напряжения высоковольтный в сборе | |
| 49 | Ю***1 | Корпус высоковольтного источника напряжения | |
| 50 | 1***0 | Провод высокого напряжения в сборе | |
| 50 | 1***1 | Колпачок защитный | |
| 50 | 1***2 | Колпачок защитный | |
| 50 | 1***0 | Провод высокого напряжения с наконечником | |
| 51 | 1***7 | Хомутик | |
| 52 | 1***8 | Винт М4-6gх12 ОСТ 37.001.127-81 | |
| 53 | 1***2 | Кольцо | |
| 54 | 1***1 | Крышка корпуса горелки | |
| 55 | 5***Т | Шайба ОСТ 37.001.115-75 | |
| 56 | М***7 | Винт М5-6gх12 ОСТ 37.001.129-81 | |
| 57 | 1***1 | Электромагнит | |
| 58 | 2***2 | Держатель форсунки | |
| 59 | 1***1 | Скоба | |
| 60 | Х***1 | Болт М6-6gх16 | |
| 61 | Х***Т | Шайба 6Т | |
| 62 | 1***3 | Скоба | |
| 63 | 3***0 | Электрод запальный | |
| 64 | 1***7 | Кольцо | |
| 65 | 2***0 | Индикатор пламени в сборе с диском | |
| 66 | 2***0 | Форсунка | |
| 67 | 1***1 | Электронагреватель | |
| 68 | 1***0 | Топливопровод | |
| 69 | 1***1 | Винт | |
| 70 | 1***2 | Штуцер | |
| 71 | 1***3 | Шайба | |
| 72 | 1***1 | Топливопровод | |
| 73 | 1***0 | Насос топливный | |
| 73 | 1***1 | Насос топливный | |
| 73 | 6***А | Насос топливный | |
| 74 | 1***0 | Топливопровод | |
| 75 | 1***2 | Колесо зубчатое | |
| 76 | 1***5 | Кольцо А6 ГОСТ 13942-68 | |
| 77 | 1***6 | Кольцо 012-015-19-2-4 ГОСТ 9833-73 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
