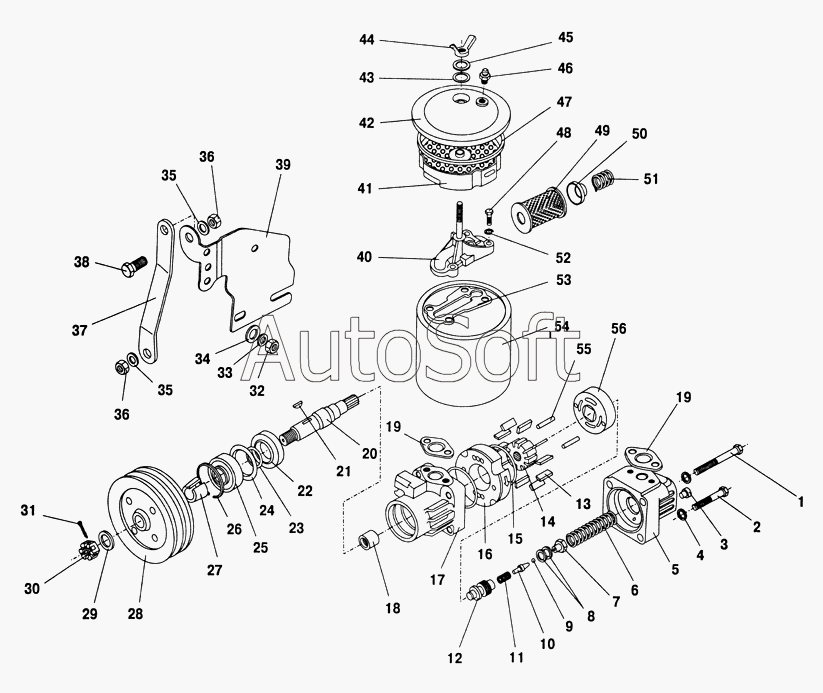

Каталог запасных частей к технике: ПАЗ-32053 (2004). Насос гидроусилителя рулевого управления
43
29
30
31
32
33
34
35
35
36
36
37
38
39
40
41
42
28
44
45
46
47
48
49
50
51
52
53
54
55
56
14
1
2
3
4
5
6
7
8
9
10
11
12
13
3205-3407010
15
16
17
18
19
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3407200-А | 1***А | Насос гидроусилителя руля в сборе | |
| 3205-3407010 | 3***0 | Насос гидроусилителя рулевого управления в сборе | |
| 1 | 3***9 | Болт стяжной верхний | |
| 2 | 3***8 | Болт нижний | |
| 3 | 3***П | Седло уплотнительное | |
| 4 | 2***. | Шайба пружинная | |
| 5 | 1***3 | Крышка | |
| 6 | 1***1 | Пружина перепускного канала | |
| 7 | 1***7 | Седло предохранительного клапана | |
| 8 | 3***П | Шайба регулировочная | |
| 9 | 3***П | Шарик | |
| 10 | 1***5 | Направляющие пружины | |
| 11 | 1***2 | Пружина | |
| 12 | 1***А | Золотник перепускной | |
| 13 | 1***1 | Лопасть | |
| 14 | 1***8 | Ротор | |
| 15 | 1***2 | Кольцо уплотнительное | |
| 16 | 1***4 | Статор | |
| 17 | 1***1 | Корпус | |
| 18 | 3***1 | Подшипник вала насоса ГУР (46421115211) | |
| 19 | 1***7 | Прокладка уплотнительная | |
| 20 | 1***7 | Валик насоси | |
| 21 | 4***П | Шпонка | |
| 22 | 3***П | Манжета | |
| 23 | 3***П | Шайба | |
| 24 | 1***А | Проставка | |
| 25 | 1***9 | Подшипник | |
| 26 | 3***2 | Кольцо стопорное | |
| 27 | 1***7 | Втулка шкива | |
| 28 | 3***0 | Шкив насоса | |
| 29 | 2***9 | Шайба 15 | |
| 30 | 2***8 | Гайка | |
| 31 | 2***8 | Шплинт | |
| 32 | 2***9 | Гайка М10 | |
| 33 | 2***9 | Шайба 10 пружинная | |
| 34 | 2***9 | Шайба 10 | |
| 35 | 2***9 | Шайба 8 | |
| 36 | 2***9 | Гайка М8х1-6Н | |
| 37 | 3***5 | Планка кронштейна гидроусилителя руля | |
| 38 | 2***9 | Болт М8х6gx25 | |
| 39 | 3***8 | Кронштейн | |
| 40 | 1***А | Коллектор | |
| 41 | 1***8 | Фильтр заливной в сборе | |
| 42 | 1***0 | Крышка бачка в сборе | |
| 43 | 3***П | Кольцо уплотнительное | |
| 44 | 2***8 | Гайка барашек | |
| 45 | 3***8 | Шайба | |
| 46 | 3***П | Клапан предохранительный в сборе | |
| 47 | 1***3 | Прокладка | |
| 48 | 2***8 | Болт | |
| 49 | 1***8 | Фильтр насоса в сборе | |
| 50 | 1***2 | Чашка фильтра | |
| 51 | 1***3 | Пружина | |
| 52 | 2***П | Шайба | |
| 53 | 1***А | Прокладка | |
| 54 | 1***0 | Бачок в сборе | |
| 55 | 3***П | Штифт | |
| 56 | 1***5 | Диск распределительный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
