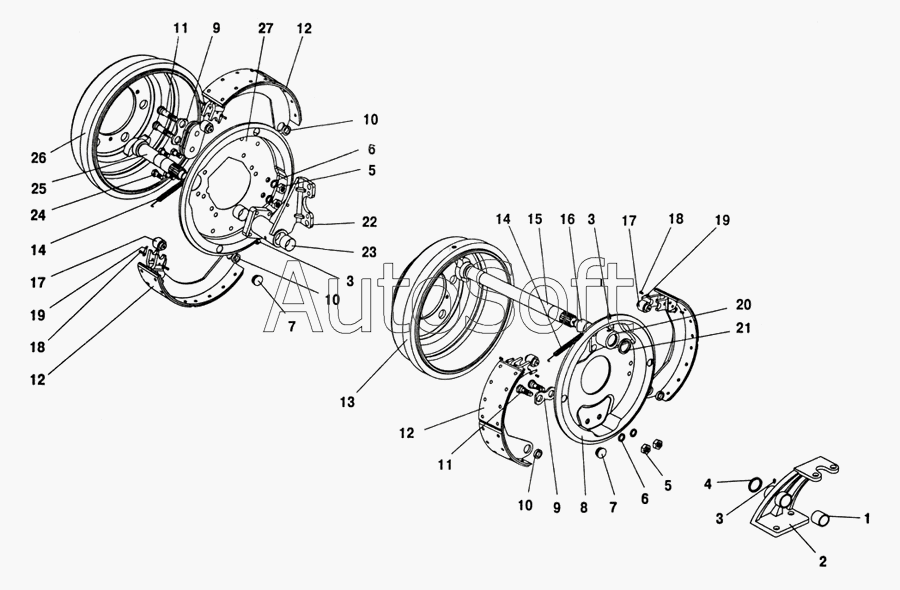

Каталог запасных частей к технике: ПАЗ-32053 (2004). Тормозные механизмы передних и задних колес (пр-во АО "КААЗ")
1
2
3
3
3
4
5
5
6
6
7
7
8
8
9
9
10
10
10
11
11
12
12
12
13
14
14
15
15
16
17
17
18
18
19
19
20
20
21
22
22
23
24
25
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 133-3501105-Б | 1***Б | Накладка фрикционная | |
| 16.3501010 | 1***0 | Тормоз передний правый в сборе | |
| 16.3501011 | 1***1 | Тормоз передний левый в сборе | |
| 2.2.45 Ц6 | 2***6 | Масленка в сборе | |
| 23.3502010 | 2***0 | Тормоз задний кулачковый в сборе, правый | |
| 23.3502011 | 2***1 | Тормоз задний кулачковый в сборе, левый | |
| 23.3502135-50 | 2***0 | Кронштейн левый | |
| 255925-П | 2***П | Заклепка фрикционная | |
| 1 | 1***6 | Втулка кронштейна разжимного кулака | |
| 2 | 2***0 | Кронштейн правый | |
| 3 | 1***6 | Масленка в сборе | |
| 4 | 1***9 | Кольцо уплотнительное | |
| 5 | 2***1 | Гайка М16х1,5-6Н | |
| 6 | 2***9 | Шайба 16 ОТ | |
| 7 | 3***7 | Пробка | |
| 8 | 2***0 | Щит заднего тормоза с усилителем и опорой правый в сборе | |
| 8 | 2***1 | Щит заднего тормоза с усилителем и опорой левый в сборе | |
| 9 | 3***0 | Пластина опорных пальцев | |
| 10 | 1***8 | Втулка | |
| 11 | 1***9 | Палец опорный колодок тормоза | |
| 12 | 1***0 | Колодка с фрикционными накладками в сборе | |
| 13 | 2***0 | Барабан тормозной задний | |
| 14 | 1***5 | Пружина стяжная | |
| 15 | 2***0 | Кулак разжимной заднего тормоза правый | |
| 15 | 2***1 | Кулак разжимной заднего тормоза левый | |
| 16 | 1***6 | Втулка кронштейна разжимного кулака | |
| 17 | 1***9 | Ролик | |
| 18 | 2***2 | Винт M6x10-6g | |
| 19 | 1***2 | Пластина ролика | |
| 20 | 2***0 | Опора разжимного кулака заднего тормоза правая в сборе | |
| 20 | 2***0 | Опора разжимного кулака заднего тормоза левая в сборе | |
| 21 | 1***9 | Кольцо уплотнительное | |
| 22 | 1***0 | Кронштейн тормозной камеры левый | |
| 22 | 1***0 | Кронштейн тормозной камеры правый | |
| 23 | 1***6 | Втулка кронштейна разжимного кулака | |
| 24 | 2***8 | Болт | |
| 25 | 1***0 | Кулак разжимной передний правый | |
| 25 | 1***1 | Кулак разжимной передний левый | |
| 26 | 1***Б | Барабан тормозной передний | |
| 27 | 1***2 | Щит переднего тормоза правый в сборе | |
| 27 | 1***3 | Щит переднего тормоза левый в сборе |
