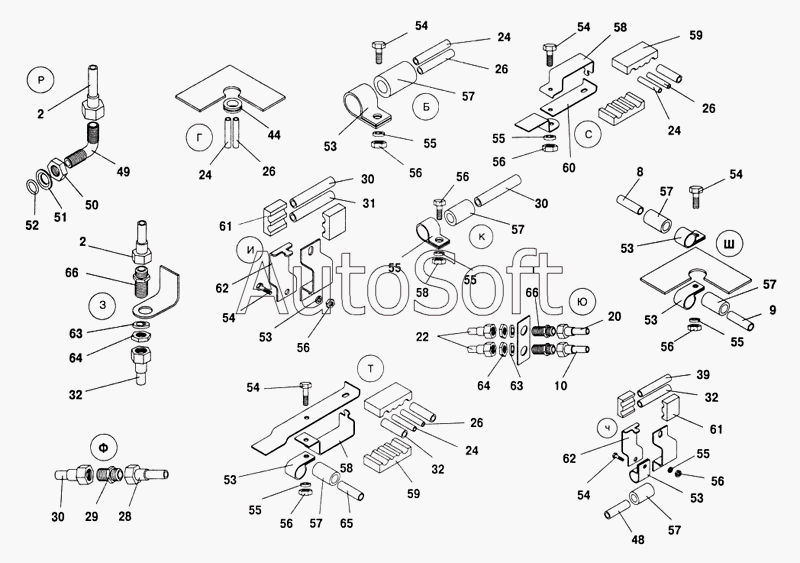

Каталог запасных частей к технике: ПАЗ-32053 (2004). Схема пневматической системы тормозов с пневмоаппаратурой
44
39
32
32
32
31
30
30
30
29
28
26
26
26
26
55
55
55
55
55
55
55
66
66
65
64
64
63
63
62
62
61
61
60
59
59
58
58
58
57
57
57
57
57
57
56
56
56
56
56
56
56
24
24
24
24
54
54
54
54
54
54
53
53
53
53
53
53
52
51
50
49
48
10
9
8
2
2
22
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 017-021-25-2-2 | 0***2 | Кольцо уплотнительное | |
| 019-023-25-2-2 | 0***2 | Кольцо уплотнительное | |
| 100-3515310-10 | 1***0 | Клапан контрольного вывода | |
| 201454-П29 | 2***9 | Болт М8х16 крепления ступицы вала | |
| 252135-П29 | 2***9 | Шайба 8 | |
| 2702.3829 | 2***9 | Датчик аварийного давления воздуха | |
| 3205-3213026 | 3***6 | Переходник | |
| 3205-3400016 | 3***6 | Кольцо уплотнительное | |
| 3205-3405188 | 3***8 | Кольцо уплотнительное | |
| 3205-3505024 | 3***4 | Прокладка штуцера | |
| 3205-3513015 | 3***5 | Баллон воздушный | |
| 3205-3513050 | 3***0 | Пробка | |
| 3205-3513061 | 3***1 | Штуцер | |
| 3205-3513083 | 3***3 | Прокладка воздушного баллона | |
| 3205-3513086 | 3***6 | Хомут крепления баллона | |
| 3205-3515070 | 3***0 | Клапан сброса конденсата | |
| 3205-3552192 | 3***2 | Проходник ввертный | |
| 3205-70-1104088 | 3***8 | Шайба уплотнительная | |
| 32053-3552279 | 3***9 | Штуцер ввертной | |
| 32053-3552280 | 3***0 | Тройник клапана контрольного вывода | |
| 32053-3552282 | 3***2 | Прокладка | |
| 32053-3552300 | 3***0 | Штуцер ввертной | |
| 32053-3552312 | 3***2 | Штуцер ввертной | |
| 32053-3552318 | 3***8 | Шайба | |
| 453643.002-02 | 4***2 | Модулятор давления в сборе | |
| 672-3506013 | 6***3 | Прокладка | |
| 1 | 3***0 | Тройник проходной | |
| 1 | 3***0 | Шланг тормозной в сборе | |
| 2 | 3***0 | Шланг тормозной в сборе | |
| 3 | 4***0 | Модулятор давления в сборе | |
| 4 | 3***2 | Трубка в сборе | |
| 5 | 3***2 | Клапан быстрого оттормаживания в сборе | |
| 7 | 1***0 | Тормозная камера с пружинным энергоаккумулятором в сборе | |
| 8 | 3***6 | Трубка от проходника до тройника в сборе | |
| 9 | 3***2 | Трубка от клапана оттормаживания до проходника в сборе | |
| 10 | 3***0 | Трубка от крана стояночного тормоза к проходнику | |
| 11 | 3***2 | Баллон воздушный для стояночного тормоза в сборе | |
| 12 | L***7 | Воздухоосушитель в сборе | |
| 13 | 3***7 | Трубка от воздухоосушителя до регенерационного баллона | |
| 14 | 3***0 | Баллон регенерационный в сборе | |
| 15 | 3***6 | Трубка от баллона до воздухоосушителя в сборе | |
| 16 | 3***0 | Баллон воздушный в сборе | |
| 17 | 3***6 | Трубка от баллона к 4-х контурному защитному клапану в сборе | |
| 18 | 3***8 | Трубка от баллона к 4-х контурному защитному клапану в сборе | |
| 19 | 5***0 | Клапан защитный 4-х контурный в сборе | |
| 20 | 3***8 | Трубка от защитного клапана до крана стояночного тормоза в сборе | |
| 21 | 1***0 | Кран стояночного тормоза с ручным управлением в сборе | |
| 22 | 3***0 | Трубка от крана тормозного до муфты в сборе | |
| 23 | 1***0 | Тормозная камера тип 24 в сборе | |
| 24 | 3***0 | Трубка от баллона к манометру (полиамид) | |
| 25 | 2***0 | Указатель давления воздуха (манометр) в сборе | |
| 26 | 3***0 | Трубка от баллона к манометру | |
| 27 | А***Н | Компрессор в сборе | |
| 28 | 3***0 | Трубка от компрессора до проходника | |
| 29 | 3***2 | Проходник прямой | |
| 30 | 3***0 | Трубка от компрессора промежуточная | |
| 31 | 3***4 | Трубка от тройника к правому переднему тормозу в сборе | |
| 32 | 3***2 | Трубка от тройника к левому переднему тормозу в сборе | |
| 33 | 3***0 | Трубка от модулятора к тройнику | |
| 34 | 3***0 | Трубка от тормозного крана модулятора в сборе | |
| 35 | 1***8 | Кран тормозной двухсекционный с рычагом | |
| 36 | 3***2 | Трубка от крана до проходника | |
| 37 | 3***0 | Трубка от баллона передних тормозов к тормозному крану | |
| 38 | 3***0 | Трубка от баллона задних тормозов к тормозному крану | |
| 39 | 3***9 | Трубка от муфты до воздухоосушителя | |
| 40 | 3***8 | Трубка от баллона к 4-х контурному крану в сборе | |
| 41 | 3***5 | Баллон воздушный | |
| 42 | 6***6 | Втулка | |
| 43 | 3***0 | Трубка в сборе | |
| 44 | 6***2 | Втулка уплотнительная | |
| 45 | 9***3 | Пневмораспределитель | |
| 46 | 9***5 | Цилиндр в сборе | |
| 47 | 3***4 | Трубка от одинарного защитного клапана до баллона дверей | |
| 48 | 3***6 | Трубка от проходника до защитного клапана в сборе | |
| 49 | 3***6 | Штуцер угловой | |
| 50 | 2***9 | Гайка М16 | |
| 51 | 3***5 | Шайба | |
| 52 | 3***6 | Кольцо уплотнительное | |
| 53 | 3***8 | Хомут крепления трубок | |
| 54 | 2***9 | Болт М6-6gх16 | |
| 55 | 2***9 | Гайка М6 | |
| 56 | 2***9 | Шайба 6 | |
| 57 | 3***0 | Втулка | |
| 58 | 3***5 | Кронштейн крепления трубок | |
| 59 | 3***4 | Уплотнитель трубопроводов | |
| 60 | 3***7 | Кронштейн крепленая трубок | |
| 61 | 3***5 | Уплотнитель трубопроводов | |
| 62 | 3***6 | Кронштейн крепления трубок | |
| 63 | 2***9 | Шайба 18Л | |
| 64 | 2***9 | Гайка М18х1,5-6Н ОСТ 37.001.124-93 | |
| 65 | 3***8 | Трубка от защитного клапана до крана стояночного тормоза в сборе | |
| 66 | 3***2 | Проходник |
