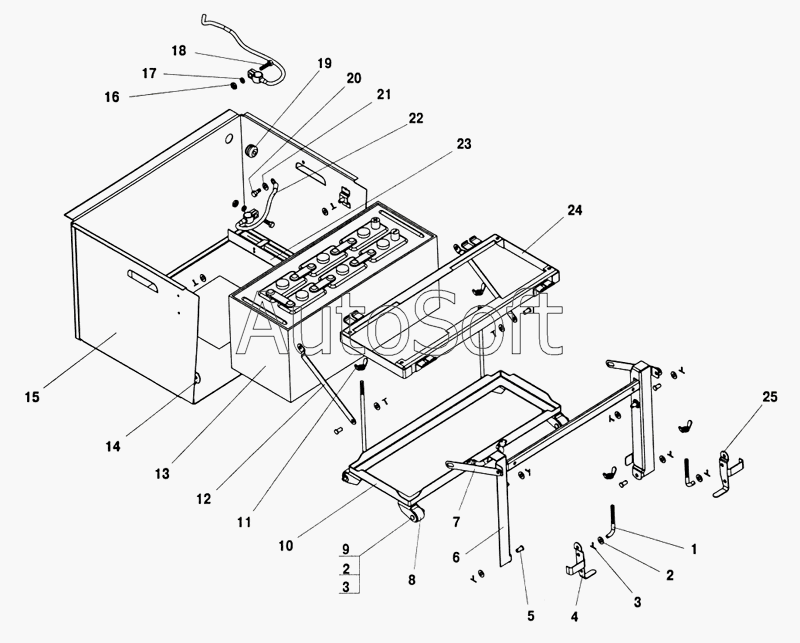

Каталог запасных частей к технике: ПАЗ-32053 (2004). Аккумуляторная батарея и ее установка
13
25
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3205-3748028 | 3***8 | Направляющие салазок откидные с рычагами и тягами | |
| 1 | 3***4 | Тяга | |
| 2 | 2***9 | Шайба 8 | |
| 3 | 2***9 | Шплинт 2х16 | |
| 4 | 3***3 | Рычаг левый | |
| 5 | 3***0 | Палец крепления упора крышки люка | |
| 6 | 3***4 | Направляющая салазок | |
| 7 | 3***2 | Растяжка верхняя | |
| 8 | 3***8 | Ролик салазок | |
| 9 | 2***9 | Палец 8х35 ОСТ 37.001.163-75 | |
| 10 | 3***0 | Салазки аккумуляторной батареи с роликами | |
| 11 | 3***5 | Гайка крепления аккумуляторной батарей | |
| 12 | 3***4 | Растяжка верхняя | |
| 13 | 6***2 | Батарея аккумуляторная | |
| 14 | 3***3 | Направляющая салазок неподвижная левая | |
| 15 | 3***0 | Ящик аккумуляторной батареи в сборе | |
| 16 | 2***9 | Гайка М8 | |
| 17 | 2***9 | Шайба 8 | |
| 18 | 2***6 | Болт М8х30 | |
| 19 | 6***2 | Втулка уплотнительная | |
| 20 | 2***9 | Болт М8х12 | |
| 21 | 2***9 | Шайба диам 10 | |
| 22 | 3***6 | Провод "массы" аккумуляторной батареи | |
| 23 | 3***2 | Направляющая салазок неподвижная правая | |
| 24 | 3***1 | Рамка-прижим аккумуляторной батареи | |
| 25 | 3***2 | Рычаг правый |
