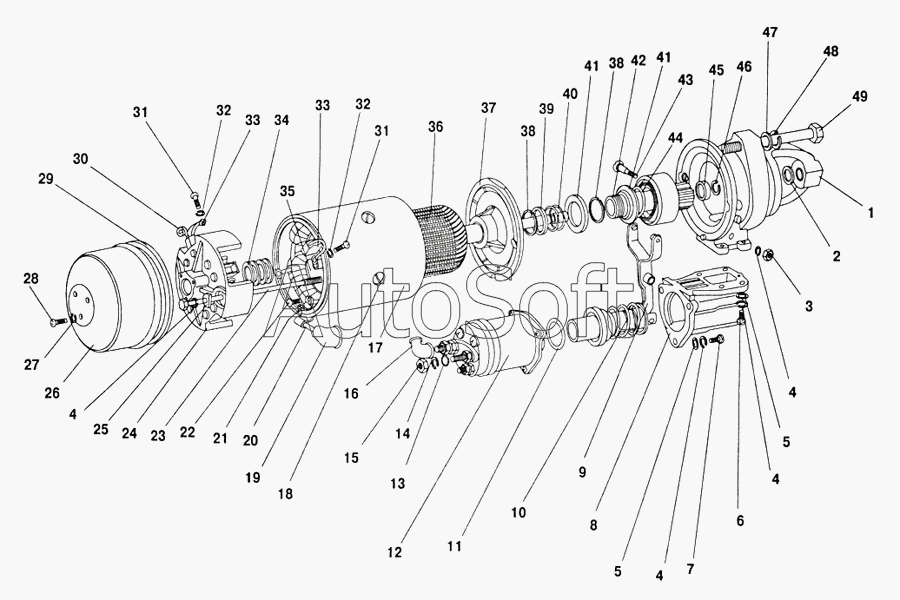

Каталог запасных частей к технике: ПАЗ-32053 (2004). Стартер
38
38
25
26
27
28
29
30
31
31
32
32
33
33
34
35
36
37
24
39
40
41
41
42
43
44
45
46
47
48
49
12
СТ230А1-3708000-Т
1
2
3
4
4
4
4
5
5
6
7
8
9
10
11
СТ230А1-3708000
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СТ230-3708600-01 | С***1 | Привод стартера | |
| СТ230А-3708100 | С***0 | Корпус в сборе | |
| СТ230А-3708800 | С***0 | Реле стартера в сборе | |
| СТ230А1-3708000 | С***0 | Стартер СТ230-А1 в сборе | |
| СТ230А1-3708000-Т | С***Т | Стартер СТ230-А1-Т в сборе | |
| 1 | С***0 | Крышка со стороны привода | |
| 2 | С***5 | Шайба | |
| 3 | 2***9 | Гайка М6 | |
| 4 | 2***9 | Шайба 6Т65Г | |
| 5 | С***8 | Шайба | |
| 6 | 2***9 | Винт М6х30 | |
| 7 | 2***9 | Винт М6х16 | |
| 8 | С***5 | Основание реле | |
| 9 | С***0 | Рычаг включения привода в сборе | |
| 10 | С***0 | Якорь в сборе | |
| 11 | С***8 | Кольцо уплотнительное | |
| 12 | С***0 | Ярмо с крышкой в сборе | |
| 13 | 2***9 | Шайба 8 | |
| 14 | 2***2 | Шайба 8Н65Г | |
| 15 | 2***9 | Гайка М8 | |
| 16 | С***2 | Наконечник | |
| 17 | С***1 | Корпус | |
| 18 | С***5 | Винт полюса | |
| 19 | С***В | Защитный чехол | |
| 20 | С***0 | Вывод в сборе | |
| 21 | С***6 | Втулка изоляционная | |
| 22 | 2***9 | Винт 2М5х8 | |
| 23 | С***3 | Шпилька стяжная | |
| 24 | С***0 | Крышка со стороны коллектора | |
| 25 | С***1 | Шайба специальная | |
| 26 | С***1 | Кожух защитный | |
| 27 | 2***2 | Шайба пружинная диам 4 | |
| 28 | 2***9 | Винт 2М5х8 | |
| 29 | С***2 | Кольцо уплотнительное | |
| 30 | С***4 | Пружина щетки | |
| 31 | 2***9 | Винт М5х0,8х14 крепления ручки | |
| 32 | 2***2 | Шайба диам 5 | |
| 33 | Ф***4 | Щетка в сборе | |
| 34 | С***9 | Шайба регулировочная | |
| 35 | С***2 | Полюс | |
| 36 | С***0 | Якорь | |
| 37 | С***А | Подшипник в сборе | |
| 38 | С***2 | Кольцо пружинное | |
| 39 | С***6 | Чашка | |
| 40 | С***4 | Пружина | |
| 41 | С***1 | Втулка отводки | |
| 42 | С***1 | Муфта привода в сборе | |
| 43 | С***4 | Ось рычага | |
| 44 | С***А | Пружина | |
| 45 | С***4 | Кольцо упорное | |
| 46 | С***7 | Кольцо замковое | |
| 47 | 2***9 | Шайба 12 | |
| 48 | 2***2 | Шайба 12 пружинная | |
| 49 | 2***9 | Болт М12х140 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
