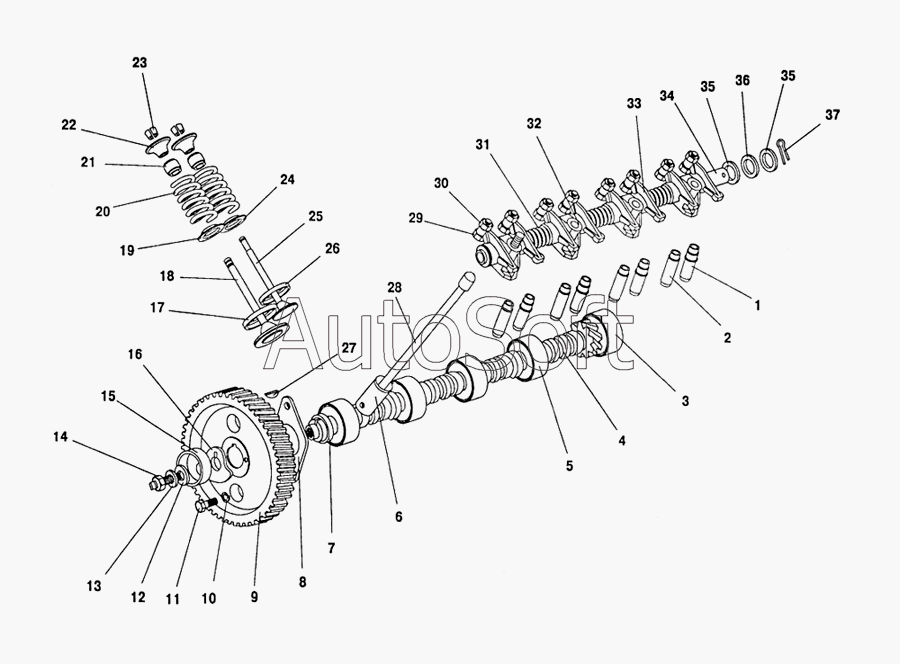

Каталог запасных частей к технике: ПАЗ-32053 (2004). Вал распределительный, клапаны и толкатели
1
1
1
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
26
26
27
28
29
30
31
32
33
33
34
34
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13-1007034-21 | 1***1 | Стопорное кольцо | |
| 1 | 1***0 | Втулка направляющая впускного клапана номинального размера | |
| 1 | 1***0 | Втулка направляющего впускного клапана ремонтного размера | |
| 1 | 1***0 | Втулка направляющего впускного клапана номинального размера (для запчастей) | |
| 2 | 6***1 | Втулка направляющая выпускного клапана | |
| 2 | 6***1 | Втулка направляющего выпускного клапана номинального размера (для запчастей) | |
| 3 | 1***8 | Втулка распредвала пятая | |
| 4 | 5***0 | Вал распределительный в сборе | |
| 4 | 5***5 | Вал распределительный | |
| 5 | 1***3 | Втулка распределительного вала | |
| 6 | 2***4 | Толкатель клапана | |
| 7 | 1***7 | Кольцо упорное распредвала | |
| 8 | 1***2 | Фланец упорный распределительного вала | |
| 9 | 5***0 | Шестерня распредвала | |
| 10 | 2***2 | Шайба 8 пружинная | |
| 11 | 2***9 | Болт М8х20 | |
| 12 | 2***9 | Шайба 12 | |
| 13 | 2***8 | Шайба пружинная диаметром 12 | |
| 14 | 6***2 | Болт крепления шестеренки распределительного вала | |
| 15 | 1***5 | Эксцентрик | |
| 16 | 1***1 | Балансир | |
| 17 | 1***3 | Седло вставное впускного клапана номинального размера | |
| 17 | 1***3 | Седло вставное впускного клапана ремонтного размера | |
| 17 | 1***3 | Седло вставное впускного клапана номинального размера (для запчастей) | |
| 18 | 4***0 | Клапан впускной | |
| 19 | 2***Б | Шайба впускного клапана | |
| 20 | 2***Б | Пружина клапана | |
| 21 | 2***1 | Колпачок маслоотражательный впускного клапана с пружиной | |
| 22 | 2***1 | Тарелка пружины клапана | |
| 23 | 6***8 | Сухарь клапана | |
| 24 | 1***Б | Шайба опорная пружины выпускного клапана | |
| 25 | 6***5 | Клапан выпускной | |
| 26 | 5***0 | Седло вставное выпускного клапана номинального размера | |
| 26 | 5***0 | Седло вставное выпускного клапана ремонтного размера | |
| 26 | 5***0 | Седло вставное выпускного клапана номинального размера (для запчастей) | |
| 27 | 4***4 | Шпона 5x9 | |
| 28 | 6***Б | Штанга толкателя клапана | |
| 29 | 6***2 | Винт регулировочный клапана | |
| 30 | 1***6 | Гайка регулировочного винта ( норма упаковки в ящик 7,7 т. шт., 37 кг. ) | |
| 31 | 2***Б | Пружина распорная коромысел | |
| 32 | 1***В | Стойка оси коромысел | |
| 33 | 1***1 | Коромысло клапана с винтом регулировочным | |
| 33 | 1***3 | Коромысло клапана со втулкой | |
| 34 | 1***1 | Ось коромысел со стойками в сборе | |
| 34 | 1***Б | Ось коромысел клапанов | |
| 35 | 6***9 | Шайба | |
| 36 | 2***5 | Шайба пружинная оси коромысел | |
| 37 | 2***П | Шплинт 4х32 оси коромысел |
