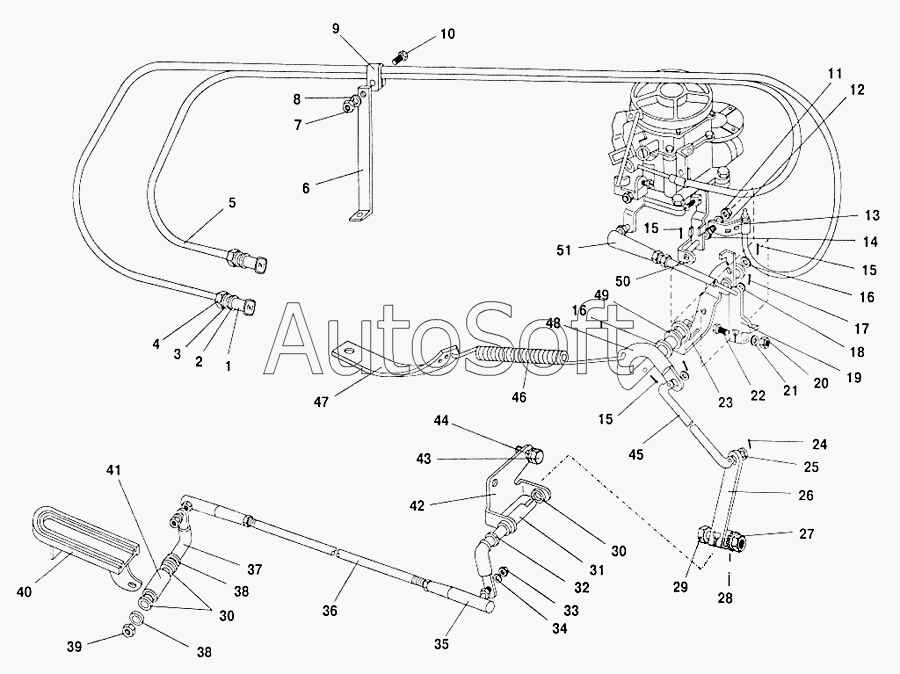

Каталог запасных частей к технике: ПАЗ-32053 (2004). Управление акселератором
38
38
27
28
29
30
30
31
30
32
33
34
35
36
36
37
26
39
40
41
42
43
44
45
46
47
48
49
50
51
12
51
2
3
4
5
5
6
7
8
9
10
48
11
1
13
14
15
15
15
16
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Тяга ручного управления акселератором | |
| 2 | 2***9 | Шайба 12 | |
| 3 | 2***9 | Шайба 12 | |
| 4 | 2***9 | Гайка М12 | |
| 5 | 3***2 | Тяга воздушной заслонки карбюратора с ручкой в сборе | |
| 5 | 3***0 | Тяга воздушной заслонки в сборе | |
| 6 | 6***4 | Держатель тяг воздушной заслонки и ручного управления акселератором | |
| 7 | 2***8 | Гайка диам 6 | |
| 8 | 2***2 | Шайба пружинная диам 6 | |
| 9 | 6***8 | Хомут держателя тяг воздушной заслонки и ручного управления акселератором | |
| 10 | 2***9 | Болт М6х20 | |
| 11 | 2***8 | Гайка М8 | |
| 12 | 2***2 | Шайба 8 пружинная | |
| 13 | 1***9 | Кронштейн в сборе | |
| 14 | 6***4 | Шпилька | |
| 15 | 2***П | Шплинт диам 3х15 | |
| 16 | 2***9 | Шайба диаметром 11 | |
| 17 | 2***П | Шплинт диам 3х15 | |
| 18 | 2***П | Шайба | |
| 19 | 6***5 | Рычаг | |
| 20 | 2***8 | Гайка М6 | |
| 21 | 2***9 | Шайба диам 6 пружинная | |
| 22 | 2***8 | Болт М6х25 | |
| 23 | 6***9 | Кронштейн | |
| 24 | 2***9 | Шплинт 2х12 | |
| 25 | 2***9 | Шайба диаметром 6 | |
| 26 | 6***0 | Рычаг нижнего валика акселератора | |
| 27 | 2***8 | Гайка М6 | |
| 28 | 2***8 | Шайба диам 6 пружинная зубчатая | |
| 29 | 2***8 | Болт М6х1х30 крепления рукоятки | |
| 30 | 2***Б | Втулка валика акселератора | |
| 30 | 3***1 | Втулка валика акселератора | |
| 31 | 3***0 | Валик промежуточный | |
| 32 | 2***8 | Шайба диам 10 гаек выпускного коллектора | |
| 33 | 2***9 | Гайка М6 | |
| 34 | 2***9 | Шайба 6 | |
| 35 | 2***5 | Наконечник в сборе | |
| 36 | 3***0 | Тяга рычага в сборе | |
| 36 | 3***0 | Тяга рычага в сборе | |
| 37 | 3***0 | Валик педали акселератора | |
| 38 | 2***9 | Шайба 10 пружинная | |
| 39 | 2***9 | Гайка М10 | |
| 40 | 3***0 | Педаль акселератора с накладкой в сборе | |
| 41 | 3***7 | Втулка | |
| 42 | 3***2 | Кронштейн валика | |
| 43 | 2***9 | Болт М12х48 | |
| 44 | 2***9 | Шайба 6 | |
| 45 | 6***1 | Тяга рычага валика акселератора | |
| 46 | 5***5 | Пружина акселератора (норма упаковки 1 т. шт., 21 кг.) | |
| 47 | 1***Б | Кронштейн пружины акселератора | |
| 48 | 6***9 | Валик акселератора с кронштейном и рычагами в сборе | |
| 48 | 6***1 | Валик акселератора | |
| 49 | 2***Б | Втулка | |
| 50 | 1***2 | Рычаг в сборе | |
| 51 | 3***0 | Тяга дроссельной заслонки с ручкой в сборе | |
| 51 | 5***0 | Тяга рычага дроссельной заслонки в сборе |
