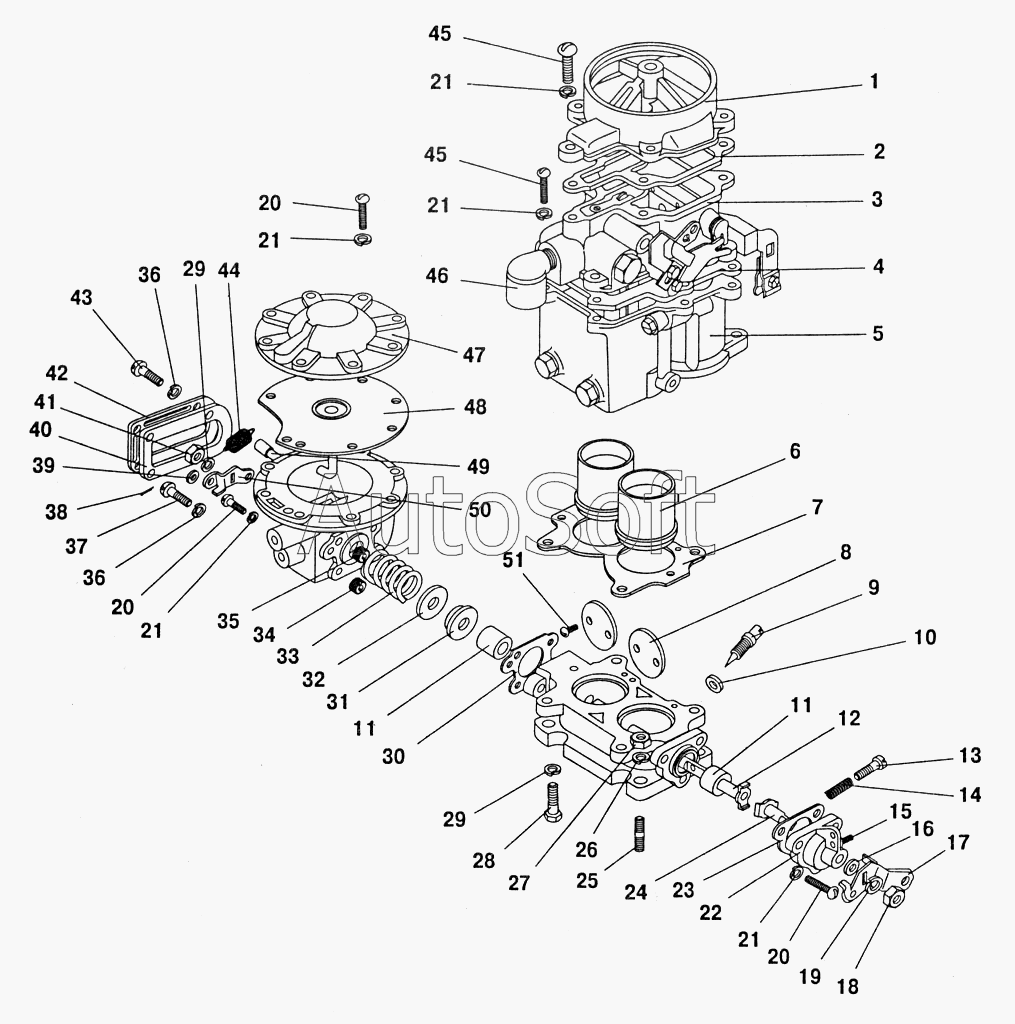

Каталог запасных частей к технике: ПАЗ-32053 (2004). Карбюратор
39
26
27
28
29
29
30
31
32
33
34
35
36
36
37
38
25
40
41
42
43
44
45
45
46
47
48
49
50
51
13
2
3
4
5
6
7
8
9
10
11
11
12
1
14
15
16
17
18
19
20
20
20
21
21
21
21
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 53-1107015 | 5***5 | Прокладка карбюратора | |
| 55-12-1107122 | 5***2 | Втулка ограничительная винта холостого хода | |
| 1 | К***0 | Крышка поплавковой камеры в сборе | |
| 2 | К***А | Прокладка фланца | |
| 3 | К***2 | Фланец крышки | |
| 4 | К***А | Прокладка поплавковой камеры | |
| 5 | К***1 | Корпус поплавковой камеры в сборе | |
| 6 | К***3 | Диффузор | |
| 7 | К***А | Прокладка смесительных камер | |
| 8 | К***2 | Заслонка дроссельная | |
| 9 | К***3 | Винт регулировочный | |
| 10 | 0***3 | Кольцо | |
| 11 | 9***8 | Подшипник | |
| 12 | К***B | Ось дроссельных заслонок в сборе | |
| 13 | К***1 | Винт холостого хода | |
| 14 | К***3 | Пружина | |
| 15 | К***3 | Винт | |
| 16 | 9***0 | Шайба 8,2x0,3 | |
| 17 | К***7 | Рычаг дроссельных заслонок | |
| 18 | 9***0 | Гайка М8-6Н | |
| 19 | 9***0 | Шайба 8 | |
| 20 | 2***9 | Винт | |
| 21 | 9***0 | Шайба пружинная 5М 65г (ГОСТ 6402-70) | |
| 22 | К***0 | Подшипник оси привода в сборе | |
| 22 | К***6 | Подшипник оси привода в сборе | |
| 23 | К***А | Прокладка | |
| 24 | К***5 | Ось привода в сборе | |
| 25 | 2***2 | Шпилька М18х1,5-6Нх12 | |
| 26 | 2***2 | Шайба 8 пружинная | |
| 27 | 2***9 | Гайка М8х1-4Н5Н | |
| 28 | К***5 | Болт М6 | |
| 29 | 9***0 | Шайба пружинная 6h 65г (ГОСТ 6402-70) | |
| 30 | К***А | Прокладка | |
| 31 | К***1 | Манжета | |
| 32 | К***2 | Шайба манжеты | |
| 33 | К***3 | Пружина | |
| 34 | К***1 | Жиклер вакуумный | |
| 35 | К***1 | Жиклер воздушный | |
| 36 | 9***0 | Шайба пружинная 4h 65г (ГОСТ 6402-70) | |
| 37 | 2***9 | Винт М4 | |
| 38 | 9***8 | Шплинт 1х8 | |
| 39 | 9***0 | Шайба | |
| 40 | К***А | Прокладка крышки | |
| 41 | 9***0 | Гайка М6-6Н | |
| 42 | К***2 | Крышка | |
| 43 | 2***9 | Винт M4-6gx8 | |
| 44 | К***1 | Пружина ограничительная | |
| 45 | 2***9 | Винт М5-6gх16 | |
| 46 | 2***9 | Штуцер КГ 1/4 | |
| 47 | К***5 | Крышка в сборе | |
| 48 | К***0 | Диафрагма в сборе | |
| 49 | К***2 | Ось | |
| 50 | К***5 | Рычаг в сборе | |
| 51 | 2***9 | Винт |
