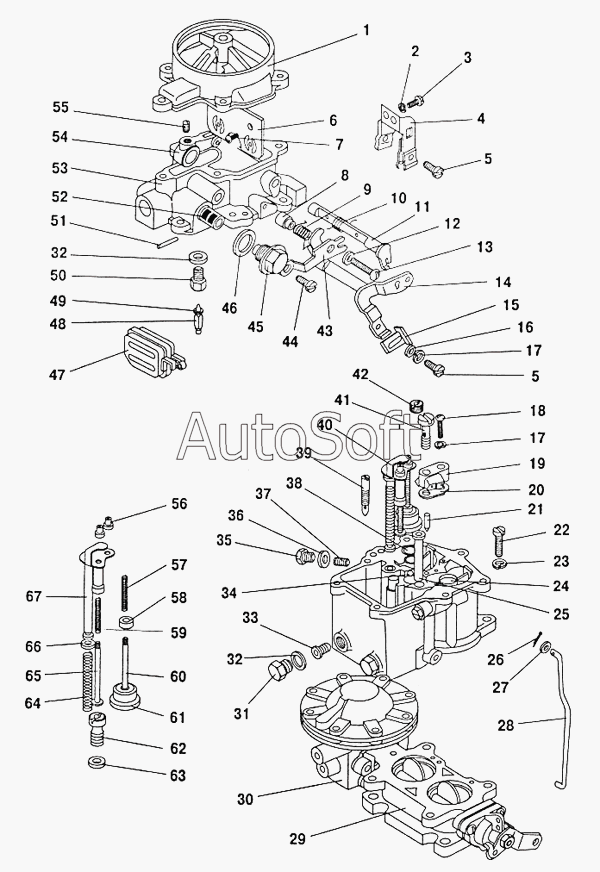

Каталог запасных частей к технике: ПАЗ-32053 (2004). Карбюратор
43
50
49
48
48
47
46
45
44
51
42
41
40
39
38
37
36
35
60
67
66
65
64
63
62
61
60
34
59
58
57
56
55
54
53
52
9
16
15
14
14
13
12
11
10
17
17
8
7
6
5
5
4
3
2
1
26
33
32
32
31
30
29
29
28
27
К135МУ-1107010
25
24
23
22
21
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| К135МУ-1107010 | К***0 | Карбюратор в сборе | |
| 1 | К***0 | Крышка поплавковой камеры в сборе | |
| 2 | 9***0 | Шайба пружинная 5М 65г (ГОСТ 6402-70) | |
| 3 | 2***9 | Винт кронштейна | |
| 4 | К***1 | Зажим кронштейна | |
| 5 | 9***7 | Болт | |
| 6 | К***0 | Заслонка воздушная в сборе | |
| 7 | 2***9 | Винт M3-6gx8 | |
| 8 | К***0 | Втулка | |
| 9 | К***9 | Пружина | |
| 10 | К***8 | Пружина оси воздушной заслонки | |
| 11 | К***0 | Ось воздушной заслонки в сборе | |
| 12 | 9***0 | Шайба | |
| 13 | 2***9 | Винт | |
| 14 | К***0 | Ось привода насоса в сборе | |
| 14 | К***5 | Ось привода насоса с рычагом в сборе | |
| 15 | К***3 | Планка | |
| 16 | 9***0 | Шайба стальная | |
| 17 | 9***0 | Шайба пружинная 4h 65г (ГОСТ 6402-70) | |
| 18 | 2***9 | Винт М4 | |
| 19 | К***1 | Распылитель | |
| 20 | К***А | Прокладка распылителя | |
| 21 | К***8 | Нагнетательный клапан | |
| 22 | К***5 | Болт М6 | |
| 23 | 9***0 | Шайба пружинная 6h 65г (ГОСТ 6402-70) | |
| 24 | К***0 | Диффузор малый в сборе | |
| 25 | К***6 | Трубка эмульсионная | |
| 26 | 9***7 | Шплинт 1,6х10 | |
| 27 | 9***0 | Шайба | |
| 28 | К***4 | Тяга малых оборотов | |
| 29 | К***3 | Корпус смесительных камер с ограничителем в сборе | |
| 29 | К***1 | Корпус смесительных камер в сборе | |
| 30 | К***0 | Механизм диафрагменныйв сборе | |
| 31 | К***1 | Пробка | |
| 32 | 4***5 | Прокладка | |
| 33 | К***2 | Жиклер | |
| 34 | К***4 | Шарик | |
| 35 | 4***2 | Пробка М8х1-6gх7 | |
| 36 | 4***4 | Прокладка | |
| 37 | К***1 | Жиклёр | |
| 38 | К***4 | Кольцо стопорное | |
| 39 | К***4 | Жиклер | |
| 40 | К***А | Привод ускорительного насоса в сборе | |
| 41 | К***6 | Винт топливопроводящий | |
| 42 | К***2 | Манжета | |
| 43 | К***5 | Рычаг привода воздушной заслонки сборе | |
| 44 | 9***9 | Болт М4-6gх13 | |
| 45 | К***7 | Пробка фильтра | |
| 46 | 4***6 | Прокладка | |
| 47 | К***1 | Поплавок | |
| 48 | К***1 | Игла клапана подачи горючего | |
| 48 | К***5 | Игла клапана | |
| 49 | К***1 | Шайба | |
| 50 | К***Б | Корпус клапана подачи топлива | |
| 51 | 1***4 | Ось поплавка | |
| 52 | К***5 | Сетка фильтра в сборе | |
| 53 | K***1 | Крышка карбюратора | |
| 54 | К***5 | Вилка в сборе | |
| 55 | С***2 | Винт стопорный | |
| 56 | К***8 | Гайка установочная | |
| 57 | К***4 | Пружина поршня | |
| 58 | K***7 | Шайба | |
| 59 | К***5 | Пружина | |
| 60 | К***0 | Поршень в сборе | |
| 60 | К***5 | Поршень со штоком в сборе | |
| 61 | К***2 | Манжета | |
| 62 | К***0 | Клапан экономайзера в сборе | |
| 63 | 9***0 | Шайба фибровая | |
| 64 | К***3 | Пружина | |
| 65 | К***8 | Шток привода экономайзера | |
| 66 | 4***3 | Прокладка | |
| 67 | К***5 | Планка в сборе |
