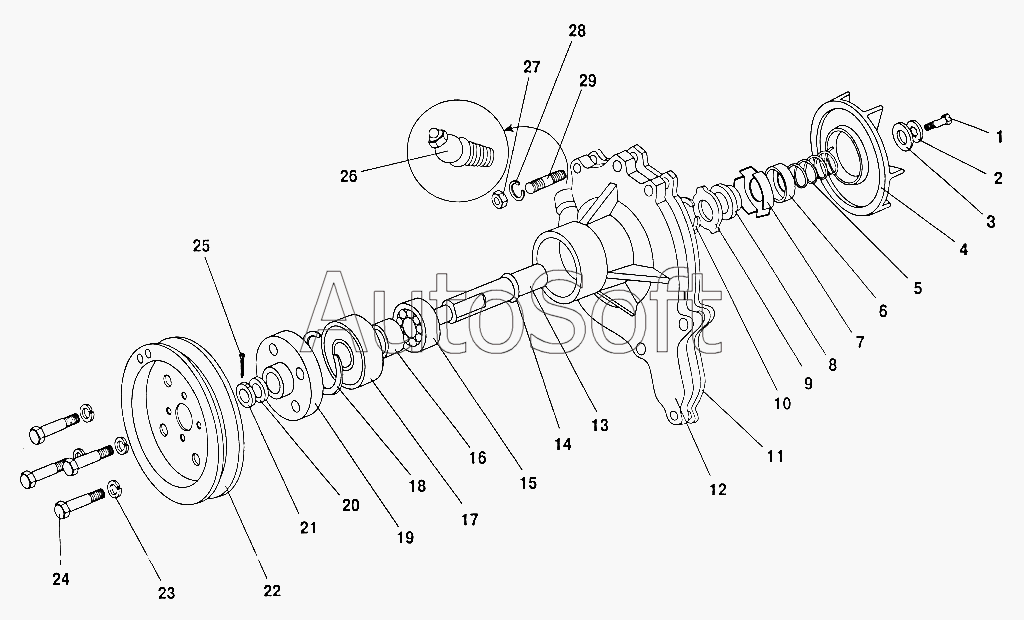

Каталог запасных частей к технике: ПАЗ-32053 (2004). Водяной насос
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
66-1307010-Б
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 66-1307010-Б | 6***Б | Насос водяной | |
| 1 | 2***8 | Болт М8х4 валика | |
| 2 | 2***9 | Шайба 11 | |
| 3 | 2***9 | Шайба | |
| 4 | 1***Б | Крыльчатка водяного насоса | |
| 5 | 1***2 | Пружина | |
| 6 | 1***Б | Кольцо манжеты сальника | |
| 7 | 1***2 | Обойма сальника водяного насоса | |
| 8 | 1***З | Манжета сальника | |
| 9 | 2***1 | Шайба уплотнительная сальника крыльчатки | |
| 10 | 1***2 | Кольцо стопорное сальника | |
| 11 | 6***1 | Прокладка корпуса водяного насоса | |
| 12 | 6***Б | Корпус насоса | |
| 13 | 1***Б | Валик водяного насоса | |
| 14 | 5***9 | Кольцо стопорное подшипника | |
| 15 | 2***1 | Подшипник | |
| 16 | 6***5 | Втулка распорная подшипников водяного насоса | |
| 17 | 2***У | Подшипник | |
| 18 | 6***8 | Кольцо стопорное подшипников водяного насоса наружное | |
| 19 | 1***4 | Ступица шкива насоса | |
| 20 | 2***8 | Шайба диаметром 10,5 | |
| 21 | 2***9 | Гайка М10 | |
| 22 | 3***4 | Шкив водяного насоса | |
| 23 | 2***2 | Шайба 8 пружинная | |
| 24 | 2***9 | Болт М8х1,25-68х40 ОСТ 37.001.122-96 | |
| 25 | 2***П | Шплинт диам 3х15 | |
| 26 | 2***8 | Пресс-масленка подшипников | |
| 27 | 2***8 | Гайка М8х1-4Н5Н | |
| 28 | 2***2 | Шайба 8 пружинная | |
| 29 | 2***8 | Шпилька М8х4х22 крепления водяного насоса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
