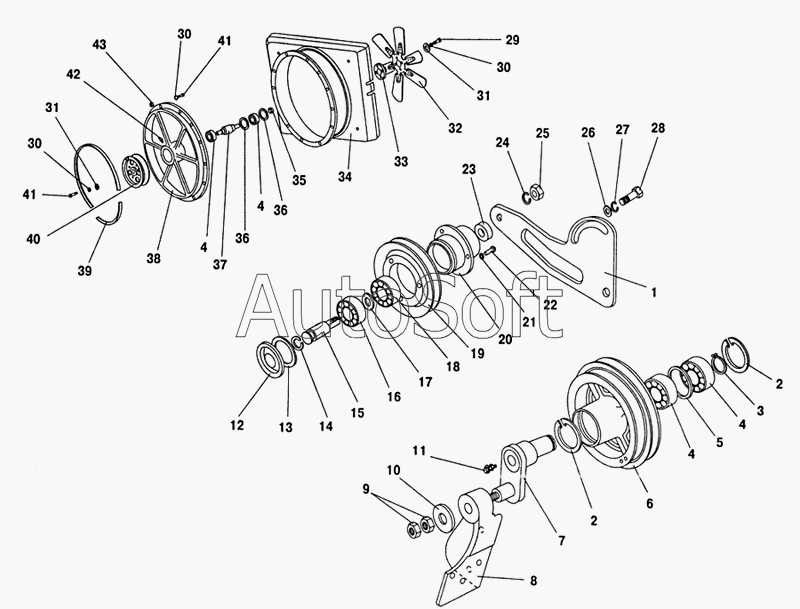

Каталог запасных частей к технике: ПАЗ-32053 (2004). Вентилятор и его привод
32
23
24
25
26
27
28
29
30
30
30
31
31
22
33
34
35
36
36
37
38
39
40
41
41
42
43
2
2
3
4
4
4
4
5
6
7
8
9
10
11
1
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3205-1308067 | 3***7 | Ролик натяжной с кронштейном | |
| 3205-1308080-12 | 3***2 | Ролик натяжной в сборе | |
| 3205-1308140-03 | 3***3 | Опора промежуточная в сборе со шкивом | |
| 3205-1309002-40 | 3***0 | Корпус с вентилятором в сборе | |
| 3205-1309003-31 | 3***1 | Корпус с валом вентилятора в сборе | |
| 1 | 3***1 | Кронштейн натяжного ролика | |
| 2 | 3***2 | Кольцо стопорное | |
| 3 | 3***4 | Кольцо стопорное | |
| 4 | 6***6 | Подшипник | |
| 5 | 3***8 | Шайба распорная | |
| 6 | 3***0 | Шкив промежуточной опоры | |
| 7 | 3***0 | Ось промежуточной опоры | |
| 8 | 3***6 | Кронштейн промопоры | |
| 9 | 2***9 | Гайка М16 | |
| 10 | 6***9 | Шайба диам 16,5 зажимная | |
| 11 | 2***3 | Масленка 1,1 Ц6 | |
| 12 | 5***Б | Крышка натяжного ролика | |
| 13 | 3***4 | Кольцо стопорное | |
| 14 | 1***9 | Кольцо стопорное подшипника | |
| 15 | 1***Б | Ось натяжного ролика | |
| 16 | 2***А | Подшипник передний | |
| 17 | 4***4 | Шайба распорная подшипников | |
| 18 | 4***1 | Подшипник 20703А1 задний | |
| 19 | 5***Б | Шкив натяжного ролика | |
| 20 | 5***0 | Ступица | |
| 21 | 4***4 | Шайба 5 | |
| 22 | 4***8 | Заклепка 5x14 | |
| 23 | 6***8 | Шайба специальная | |
| 24 | 2***9 | Шайба 10 | |
| 25 | 2***9 | Гайка М10 | |
| 26 | 3***5 | Шайба 10 | |
| 27 | 2***9 | Шайба 10 пружинная | |
| 28 | 2***9 | Болт М10-6gх20 | |
| 29 | 2***9 | Болт М8х6gx25 | |
| 30 | 2***9 | Шайба 8 | |
| 31 | 2***9 | Шайба | |
| 32 | 3***0 | Вентилятор в сборе | |
| 33 | 6***0 | Ступица шкива вентилятора | |
| 34 | 3***0 | Кожух вентилятора | |
| 35 | 3***7 | Втулка распорная | |
| 36 | 3***2 | Кольцо стопорное | |
| 37 | 3***0 | Вал вентилятора | |
| 38 | 3***1 | Корпус привода вентилятора в сборе | |
| 39 | 6***0 | Ремень 1-11Х10-1400 ГОСТ 5813-76 привода вентилятора | |
| 40 | 3***5 | Шкив вентилятора | |
| 41 | 2***9 | Болт М8х16 крепления ступицы вала | |
| 42 | 2***8 | Пресс-масленка подшипников | |
| 43 | 2***9 | Гайка М8 |
