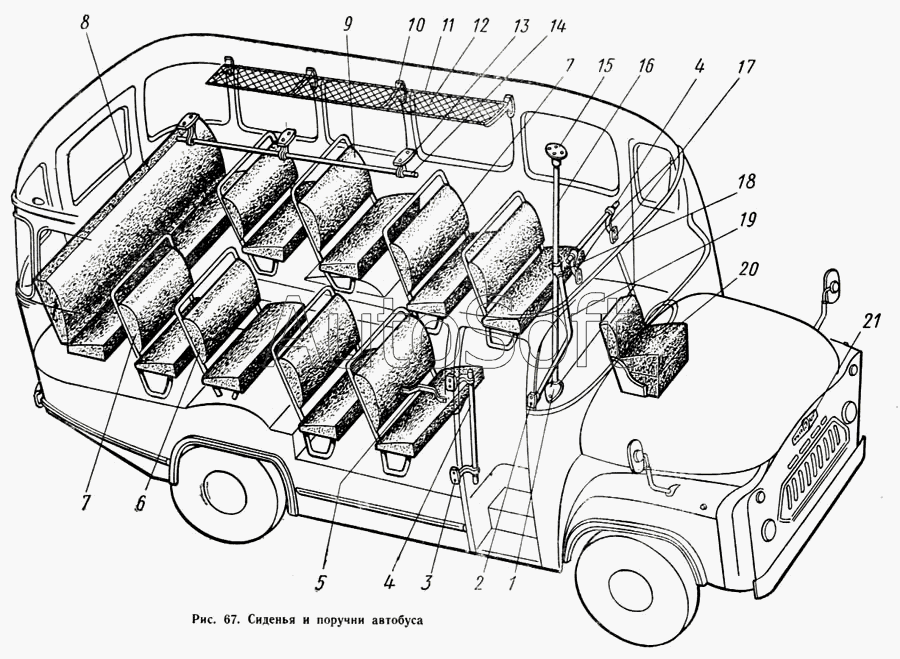

Каталог запасных частей к технике: КАВЗ-685 (1971). Сиденья и поручни автобуса
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 158-8202009 | 1***9 | Козырек противосолнечный с кронштейном и держателем в сборе | |
| 200219-П8 | 2***8 | Болт М6Х50 | |
| 201207-П22 | 2***2 | Болт М6Х25 | |
| 201417-П29 | 2***9 | Болт М6Х14 | |
| 201420-П29 | 2***9 | Болт М6Х20 | |
| 201456-П29 | 2***9 | Болт М8Х20 | |
| 21-6105192 | 2***2 | Пружина | |
| 220050-П22 | 2***2 | Винт М4Х8 | |
| 220052-П29 | 2***9 | Винт М4Х12 | |
| 220078-П13 | 2***3 | Винт М5Х12 | |
| 220078-П29 | 2***9 | Винт М5Х12 | |
| 220080-П13 | 2***3 | Винт М5Х16 | |
| 220080-П13 | 2***3 | Винт М5Х16 | |
| 220082-П13 | 2***3 | Винт М5Х20 | |
| 220082-П22 | 2***2 | Винт М5Х20 | |
| 220082-П29 | 2***9 | Винт М5Х20 | |
| 220084-П13 | 2***3 | Винт М5Х25 | |
| 220103-П13 | 2***3 | Винт М6Х12 | |
| 220103-П13 | 2***3 | Винт М6Х12 | |
| 220105-П13 | 2***3 | Винт М6Х16 | |
| 220111-П29 | 2***9 | Винт М6Х30 | |
| 221512-П29 | 2***9 | Винт М3Х28 | |
| 221580-П29 | 2***9 | Винт М5Х16 | |
| 221603-П13 | 2***3 | Винт М6Х12 | |
| 221608-П13 | 2***3 | Винт М6Х20 | |
| 223012-П29 | 2***9 | Винт М4Х12 | |
| 223044-П13 | 2***3 | Винт М5Х25 | |
| 223044-П13 | 2***3 | Винт М5Х25 | |
| 223122-П29 | 2***9 | Винт М8Х16 | |
| 240618-П29 | 2***9 | Винт М4Х12 | |
| 240620-П29 | 2***9 | Винт М4Х18 | |
| 240818-П13 | 2***3 | Винт М4Х12 | |
| 247576-П29 | 2***9 | Шуруп 5Х22 | |
| 247579-П29 | 2***9 | Шуруп 5Х36 | |
| 248006-П29 | 2***9 | Шуруп 4Х18 | |
| 248006-П29 | 2***9 | Шуруп 4Х18 | |
| 248011-П29 | 2***9 | Шуруп 4Х40 | |
| 250506-П25 | 2***5 | Гайка М12 | |
| 250508-П29 | 2***9 | Гайка М6Х1 | |
| 250508-П29 | 2***9 | Гайка М6Х1 | |
| 250508-П29 | 2***9 | Гайка М6Х1 | |
| 250510-П29 | 2***9 | Гайка М8 | |
| 250760-П29 | 2***9 | Гайка М3 | |
| 250762-П29 | 2***9 | Гайка М4 | |
| 250762-П29 | 2***9 | Гайка М4 | |
| 250763-П13 | 2***3 | Гайка М5 | |
| 250763-П29 | 2***9 | Гайка М5 | |
| 250763-П29 | 2***9 | Гайка М5 | |
| 250763-П29 | 2***9 | Гайка М5 | |
| 250763-П29 | 2***9 | Гайка М5 | |
| 251086-П2 | 2***2 | Гайка М5 | |
| 251086-П29 | 2***9 | Гайка М6 | |
| 251103-П2 | 2***2 | Гайка М5 | |
| 251260-П29 | 2***9 | Гайка М5 | |
| 251308-П29 | 2***9 | Гайка М6 | |
| 252004-П29 | 2***9 | Шайба 6 | |
| 252130-П29 | 2***9 | Шайба пружинная 3 | |
| 252132-П29 | 2***9 | Шайба пружинная 4 | |
| 252132-П29 | 2***9 | Шайба пружинная 4 | |
| 252133-П29 | 2***9 | Шайба пружинная 5 | |
| 252133-П29 | 2***9 | Шайба пружинная 5 | |
| 252133-П29 | 2***9 | Шайба пружинная 5 | |
| 252133-П29 | 2***9 | Шайба пружинная 5 | |
| 252133-П29 | 2***9 | Шайба пружинная 5 | |
| 252133-П29 | 2***9 | Шайба пружинная 5 | |
| 252134-П29 | 2***9 | Шайба пружинная 6 | |
| 252134-П29 | 2***9 | Шайба пружинная 6 | |
| 252134-П29 | 2***9 | Шайба пружинная 6 | |
| 252135-П29 | 2***9 | Шайба 8 | |
| 252539-П8 | 2***8 | Заклепка 3Х6 | |
| 252574-П2 | 2***2 | Заклепка 4Х12 | |
| 258000-П29 | 2***9 | Шплинт 1,5Х10 | |
| 261121-П2 | 2***2 | Гвоздь 1,8Х25 | |
| 261121-П2 | 2***2 | Гвоздь 1,8Х25 | |
| 261121-П2 | 2***2 | Гвоздь 1,8Х25 | |
| 261854-П2 | 2***2 | Гвоздь 1,8Х14 | |
| 261854-П2 | 2***2 | Гвоздь 1,8Х14 | |
| 261854-П2 | 2***2 | Гвоздь 1,8Х14 | |
| 5-1709-31 | 5***1 | Вешалка | |
| 651-5201012-А | 6***А | Скоба крепления резиновых профилей | |
| 651-7401020-Б | 6***Б | Раскос | |
| 652-7103012 | 6***2 | Подушка одноместного сиденья | |
| 66-8201420 | 6***0 | Зеркало | |
| 66-8201430 | 6***0 | Ободок зеркала заднего вида | |
| 677-8207832 | 6***2 | Молоток для разбивания стекол в сборе | |
| 677-8207833 | 6***3 | Молоток для разбивания стекол | |
| 677-8207834 | 6***4 | Пружина молотка | |
| 677-8207836 | 6***6 | Табличка молотка | |
| 685-5102052 | 6***2 | Кронштейн крышки люка в сборе | |
| 685-5702090 | 6***0 | Ось петли | |
| 685-5702092 | 6***2 | Створка петли | |
| 685-5702122-9 | 6***9 | Шнур профиля | |
| 685-6303010 | 6***0 | Стекло двери задка | |
| 685-6303012 | 6***2 | Уплотнитель стекла двери задка | |
| 685-6303014-1 | 6***1 | Замок уплотнителя | |
| 685-7200108 | 6***8 | Подушка двухместного сиденья со скобками в сборе | |
| 685-7200110 | 6***0 | Подушка двухместного сиденья в сборе | |
| 685-7200110 | 6***0 | Подушка двухместного сиденья в сборе | |
| 685-7200200 | 6***0 | Спинка двухместного сиденья в сборе | |
| 685-7200202 | 6***2 | Остов двухместного сиденья над аркой правый в сборе | |
| 685-7200203 | 6***3 | Остов двухместного сиденья над аркой левый в сборе | |
| 685-7201060 | 6***0 | Ножка сиденья в сборе | |
| 685-7201124 | 6***4 | Гайка специальная | |
| 685-7202320 | 6***0 | Боковая часть обивки подушки сиденья правая | |
| 685-7202321 | 6***1 | Боковая часть обивки подушки сиденья левая | |
| 685-7202326-1 | 6***1 | Кант обивочный | |
| 685-7202330-1 | 6***1 | Верхняя часть обивки двухместного сиденья | |
| 685-7203022 | 6***2 | Подушка двухместного сиденья | |
| 685-7203060 | 6***0 | Рамка с обивкой в сборе | |
| 685-7203062-01 | 6***1 | Рамка подушки с пружиной в сборе | |
| 685-7203064-1 | 6***1 | Обивка подушки сиденья внутренняя | |
| 685-7203070 | 6***0 | Рамка в сборе | |
| 685-7203072 | 6***2 | Скоба крепления пружины правая | |
| 685-7203072 | 6***2 | Скоба крепления пружины правая | |
| 685-7203073 | 6***3 | Скоба крепления пружины левая | |
| 685-7203073 | 6***3 | Скоба крепления пружины левая | |
| 685-7203074-1 | 6***1 | Пружина | |
| 685-7203076 | 6***6 | Планка задняя | |
| 685-7203078 | 6***8 | Планка боковая правая | |
| 685-7203079 | 6***9 | Планка боковая левая | |
| 685-7203082 | 6***2 | Планка передняя | |
| 685-7203090 | 6***0 | Усилитель | |
| 685-7400112 | 6***2 | Кронштейн правый в сборе | |
| 685-7400113 | 6***3 | Кронштейн левый в сборе | |
| 685-7400116 | 6***6 | Кронштейн правый | |
| 685-7400117 | 6***7 | Кронштейн левый | |
| 685-7400118 | 6***8 | Кронштейн правый | |
| 685-7400119 | 6***9 | Кронштейн левый | |
| 685-7400200 | 6***0 | Подушка пятиместного сиденья средняя в сборе | |
| 685-7400210 | 6***0 | Спинка пятиместного сиденья в сборе | |
| 685-7400226 | 6***6 | Скоба крепления спинки в сборе | |
| 685-7400228 | 6***8 | Скоба | |
| 685-7400230 | 6***0 | Пружина | |
| 685-7400236 | 6***6 | Защелка правая | |
| 685-7400237 | 6***7 | Защелка левая | |
| 685-7400240 | 6***0 | Скоба | |
| 685-7401010 | 6***0 | Остов пятиместного сиденья в сборе | |
| 685-7401012 | 6***2 | Труба остова пятиместного сиденья | |
| 685-7401038 | 6***8 | Соединитель | |
| 685-7402310 | 6***0 | Обивка подушки в сборе | |
| 685-7402310 | 6***0 | Обивка подушки в сборе | |
| 685-7402330-2 | 6***2 | Верхняя часть обивки подушки сиденья | |
| 685-7402610 | 6***0 | Обивка спинки пятиместного сиденья в сборе | |
| 685-7402616 | 6***6 | Панель облицовочная | |
| 685-7402618 | 6***8 | Панель облицовочная | |
| 685-7402620 | 6***0 | Боковая часть обивки спинки | |
| 685-7402624-3 | 6***3 | Кант обивочный | |
| 685-7402630 | 6***0 | Верхняя часть обивки спинки сиденья | |
| 685-7403060 | 6***0 | Рамка в сборе | |
| 685-7403064-2 | 6***2 | Обивка рамки внутренняя | |
| 685-7403066 | 6***6 | Рамка подушки сиденья в сборе | |
| 685-7403068 | 6***8 | Рамка подушки с пружиной в сборе | |
| 685-7403070 | 6***0 | Планка задняя | |
| 685-7403076 | 6***6 | Планка боковая правая | |
| 685-7403080 | 6***0 | Планка передняя | |
| 685-7403084 | 6***4 | Планка боковая левая | |
| 685-7405022 | 6***2 | Подкладка спинки | |
| 685-7405060 | 6***0 | Рамка спинки с обивкой в сборе | |
| 685-7405062 | 6***2 | Каркас рамки с пружиной в сборе | |
| 685-7405064 | 6***4 | Каркас рамки спинки пятиместного сиденья с усилителями в сборе | |
| 685-7405066 | 6***6 | Каркас рамки спинки пятиместного сиденья в сборе | |
| 685-7405068-1 | 6***1 | Усилитель верхний | |
| 685-7405068-2 | 6***2 | Усилитель нижний | |
| 685-7405070 | 6***0 | Обивка спинки внутренняя | |
| 685-7405074-3 | 6***3 | Пружина спинки пятиместного сиденья верхняя | |
| 685-7405076-4 | 6***4 | Пружина спинки пятиместного сиденья нижняя | |
| 685-7405078 | 6***8 | Брусок каркаса рамки спинки пятиместного сиденья боковой правый | |
| 685-7405079 | 6***9 | Брусок каркаса рамки спинки пятиместного сиденья боковой левый | |
| 685-7405080 | 6***0 | Брусок каркаса рамки спинки пятиместного сиденья верхний | |
| 685-7405084 | 6***4 | Брусок каркаса рамки спинки пятиместного сиденья средний | |
| 685-7405088 | 6***8 | Брусок каркаса рамки спинки пятиместного сиденья нижний | |
| 685-7801012 | 6***2 | Каркас нижней части перегородки | |
| 685-7801034 | 6***4 | Пластина | |
| 685-7801050 | 6***0 | Винт-гайка | |
| 685-7801050 | 6***0 | Винт-гайка | |
| 685-7801060 | 6***0 | Уголок нижний | |
| 685-7801062 | 6***2 | Уголок верхний | |
| 685-7801070-1 | 6***1 | Трубка вертикальная | |
| 685-7801070-2 | 6***2 | Трубка вертикальная правая | |
| 685-7801070-3 | 6***3 | Трубка горизонтальная | |
| 685-7801110 | 6***0 | Кронштейн верхний | |
| 685-7801112 | 6***2 | Кронштейн нижний | |
| 685-7802010 | 6***0 | Лист перегородки верхний с уплотнителем в сборе | |
| 685-7802012 | 6***2 | Нижняя часть перегородки с уплотнителем в сборе | |
| 685-7802014 | 6***4 | Лист перегородки верхний в сборе | |
| 685-7802016 | 6***6 | Нижняя часть перегородки в сборе | |
| 685-7802018 | 6***8 | Лист перегородки нижний | |
| 685-7802020 | 6***0 | Лист перегородки верхний | |
| 685-7802040 | 6***0 | Кронштейн крепления перегородки верхний | |
| 685-7802054-1 | 6***1 | Уплотнитель верхний | |
| 685-7802054-2 | 6***2 | Уплотнитель боковой | |
| 685-7802060-1 | 6***1 | Профиль верхний | |
| 685-7802060-2 | 6***2 | Профиль нижний | |
| 685-7802070 | 6***0 | Компенсатор | |
| 685-7803026 | 6***6 | Уголок боковой левый в сборе | |
| 685-7803040 | 6***0 | Уголок боковой левый | |
| 685-7803044 | 6***4 | Прокладка | |
| 685-7803050 | 6***0 | Панель перегородки центральная | |
| 685-7803058 | 6***8 | Профиль перегородки облицовочный правый | |
| 685-8104065 | 6***5 | Наконечник стойки кронштейна вентилятора | |
| 685-8201010 | 6***0 | Зеркало заднего вида в сборе | |
| 685-8201017 | 6***7 | Корпус зеркала в сборе | |
| 685-8201019 | 6***9 | Рычаг зеркала заднего вида внутренний | |
| 685-8201021 | 6***1 | Корпус зеркала заднего вида | |
| 685-8201027 | 6***7 | Уголок в сборе | |
| 685-8201029 | 6***9 | Кронштейн крепления зеркала к петле | |
| 685-8201031 | 6***1 | Уголок | |
| 685-8201032 | 6***2 | Прокладка | |
| 685-8201033 | 6***3 | Опора зеркала заднего вида шаровая в сборе | |
| 685-8201034 | 6***4 | Кронштейн шаровой опоры | |
| 685-8201036 | 6***6 | Крышка корпуса зеркала | |
| 685-8201037 | 6***7 | Шайба под шаровую опору | |
| 685-8201038 | 6***8 | Шаровая опора с отверстием | |
| 685-8201039 | 6***9 | Шайба-гайка крепления шаровой опоры | |
| 685-8201041 | 6***1 | Рычаг зеркала заднего вида наружный | |
| 685-8201043 | 6***3 | Винт-гайка | |
| 685-8201045 | 6***5 | Болт специальный | |
| 685-8202016 | 6***6 | Поручень верхний горизонтальный | |
| 685-8202018 | 6***8 | Заглушка | |
| 685-8202020 | 6***0 | Кронштейн в сборе | |
| 685-8202022 | 6***2 | Кронштейн | |
| 685-8202026 | 6***6 | Пластина | |
| 685-8202028 | 6***8 | Кронштейн верхний | |
| 685-8202060 | 6***0 | Пластина | |
| 685-8202338 | 6***8 | Кронштейн верхней опоры поручня в сборе | |
| 685-8202340 | 6***0 | Кронштейн верхний опоры поручня | |
| 685-8202342-2 | 6***2 | Гайкодержатель | |
| 685-8202342-2 | 6***2 | Гайкодержатель | |
| 685-8202352 | 6***2 | Поручень | |
| 685-8202360 | 6***0 | Заглушка | |
| 685-8204020-10 | 6***0 | Кронштейн | |
| 685-8205204 | 6***4 | Шторка в сборе | |
| 685-8205208 | 6***8 | Шторки | |
| 685-8205210 | 6***0 | Тесьма большая в сборе | |
| 685-8205212 | 6***2 | Тесьма большая | |
| 685-8205222 | 6***2 | Тесьма малая | |
| 685-8205224 | 6***4 | Кольцо | |
| 685-8205228 | 6***8 | Направляющая шторки | |
| 685-8205230 | 6***0 | Кронштейн | |
| 685-8205232 | 6***2 | Прокладка | |
| 685-8206002 | 6***2 | Упор для ног | |
| 685-8207012 | 6***2 | Задний указатель номера маршрута | |
| 685-8207014 | 6***4 | Указатель мест для детей и инвалидов | |
| 685-8207018 | 6***8 | Указатель фамилий водителя и кондуктора | |
| 685-8207022 | 6***2 | Боковой указатель маршрута | |
| 685-8207030 | 6***0 | Кассета в сборе | |
| 685-8207032 | 6***2 | Кассета | |
| 685-8207036 | 6***6 | Пружина | |
| 685-8207040 | 6***0 | Пластина | |
| 685-8207042 | 6***2 | Петля кассеты | |
| 685-8207044 | 6***4 | Петля верхняя кассеты | |
| 685-8216038 | 6***8 | Кронштейн в сборе | |
| 685-8216040 | 6***0 | Кронштейн | |
| 685-8216042 | 6***2 | Труба багажной сетки | |
| 685-8216044 | 6***4 | Заглушка | |
| 685-8216050 | 6***0 | Ремень багажной сетки | |
| 685-8216052 | 6***2 | Зажим ремня | |
| 685-8216054 | 6***4 | Скоба крепления ремней | |
| 685-8216056 | 6***6 | Профиль облицовочный правый | |
| 685-8216057 | 6***7 | Профиль облицовочный левый | |
| 685-8216058 | 6***8 | Поперечина | |
| 685-8216070 | 6***0 | Кронштейн верхний | |
| 685-8216072 | 6***2 | Шнур профиля | |
| КМ-200000 | К***0 | Кнопка перчаточная в сборе | |
| КМ-200001 | К***1 | Столбик | |
| КМ-200002 | К***2 | Шар | |
| КМ-200003 | К***3 | Пружина | |
| КМ-201000 | К***0 | Шапка в сборе | |
| КМ-201001 | К***1 | Верх шапки | |
| КМ-201002 | К***2 | Низ шапки | |
| 1 | 6***2 | Опора поручня | |
| 2 | 6***Б | Фланец горизонтального поручня | |
| 3 | 6***9 | Кронштейн нижний | |
| 4 | 6***0 | Поручень в сборе | |
| 5 | 6***0 | Поручень боковой | |
| 6 | 6***4 | Остов двухместного сиденья над аркой со спинкой правый в сборе | |
| 7 | 6***0 | Остов двухместного сиденья со спинкой в сборе | |
| 8 | 6***4 | Сиденье пятиместное в сборе | |
| 9 | 6***5 | Остов двухместного сиденья над аркой со спинкой левый в сборе | |
| 10 | 6***6 | Кронштейн нижний | |
| 11 | 6***8 | Сетка багажная в сборе | |
| 12 | 6***8 | Сетка | |
| 13 | 6***0 | Кронштейн поручня | |
| 14 | 6***4 | Поручень верхний горизонтальный в сборе | |
| 15 | 6***6 | Фланец верхний | |
| 16 | 6***0 | Поручень вертикальный | |
| 17 | 6***0 | Кронштейн | |
| 18 | 6***А | Тройник поручня | |
| 18 | 6***4 | Тройник поручня | |
| 19 | 6***2 | Поручень горизонтальный | |
| 20 | 6***0 | Сиденье водителя в сборе | |
| 21 | 6***2 | Эмблема |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
