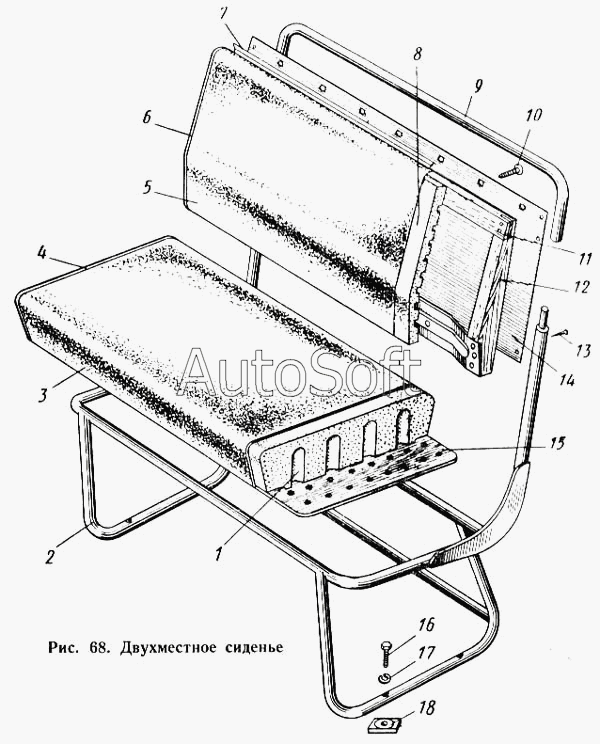

Каталог запасных частей к технике: КАВЗ-685 (1971). Двухместное сиденье
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 220165-П29 | 2***9 | Винт М8Х22 | |
| 247576-П29 | 2***9 | Шуруп 5Х22 | |
| 248006-П29 | 2***9 | Шуруп 4Х18 | |
| 248006-П29 | 2***9 | Шуруп 4Х18 | |
| 261121-П2 | 2***2 | Гвоздь 1,8Х25 | |
| 261121-П29 | 2***9 | Гвоздь 1,8Х25 | |
| 261854-П2 | 2***2 | Гвоздь 1,8Х14 | |
| 261854-П2 | 2***2 | Гвоздь 1,8Х14 | |
| 651-6901003-А | 6***А | Шайба подножки под кожухом колеса | |
| 651-7401020-Б | 6***Б | Раскос | |
| 651Б-7201090 | 6***0 | Профиль задний короткий | |
| 651Б-7201093 | 6***3 | Профиль передний | |
| 651Б-7201110 | 6***0 | Профиль задний | |
| 685-7201010 | 6***0 | Остов двухместного сиденья в сборе | |
| 685-7201026 | 6***6 | Поперечина остова | |
| 685-7201030 | 6***0 | Верхняя часть остова | |
| 685-7201032 | 6***2 | Скоба крепления спинки | |
| 685-7201032-01 | 6***1 | Скоба крепления спинки | |
| 685-7201042 | 6***2 | Боковая часть остова правая в сборе | |
| 685-7201043 | 6***3 | Боковая часть остова левая | |
| 685-7201046 | 6***6 | Боковая часть остова | |
| 685-7201048 | 6***8 | Ножка сиденья короткая в сборе | |
| 685-7201050 | 6***0 | Стойка № 1 | |
| 685-7201050-2 | 6***2 | Стойка № 2 | |
| 685-7201052 | 6***2 | Ножка сиденья | |
| 685-7201060 | 6***0 | Ножка сиденья в сборе | |
| 685-7201064 | 6***4 | Усилитель остова | |
| 685-7201070 | 6***0 | Пластина крепления стоек | |
| 685-7201074 | 6***4 | Пластина для крепления короткой ножки | |
| 685-7201091-01 | 6***1 | Профиль передний короткий правый | |
| 685-7201094 | 6***4 | Скоба крепления подушки задняя | |
| 685-7201095 | 6***5 | Скоба крепления подушки передняя | |
| 685-7201126-4 | 6***4 | Кант обивочный | |
| 685-7202320 | 6***0 | Боковая часть обивки подушки сиденья правая | |
| 685-7202321 | 6***1 | Боковая часть обивки подушки сиденья левая | |
| 685-7202330-1 | 6***1 | Верхняя часть обивки двухместного сиденья | |
| 685-7202612 | 6***2 | Обивка спинки двухместного сиденья боковая | |
| 685-7202614 | 6***4 | Обивка спинки двухместного сиденья верхняя | |
| 685-7203060 | 6***0 | Рамка с обивкой в сборе | |
| 685-7203062-01 | 6***1 | Рамка подушки с пружиной в сборе | |
| 685-7203064-1 | 6***1 | Обивка подушки сиденья внутренняя | |
| 685-7203070 | 6***0 | Рамка в сборе | |
| 685-7203072 | 6***2 | Скоба крепления пружины правая | |
| 685-7203074-1 | 6***1 | Пружина | |
| 685-7203076 | 6***6 | Планка задняя | |
| 685-7203078 | 6***8 | Планка боковая правая | |
| 685-7203082 | 6***2 | Планка передняя | |
| 685-7203090 | 6***0 | Усилитель | |
| 685-7203090 | 6***0 | Усилитель | |
| 685-7205060 | 6***0 | Рамка спинки двухместного сиденья в сборе | |
| 685-7205062-01 | 6***1 | Рамка спинки двухместного сиденья в сборе | |
| 685-7205066 | 6***6 | Рамка спинки двухместного сиденья в сборе | |
| 685-7205077 | 6***7 | Планка спинки двухместного сиденья боковая левая | |
| 685-7205084 | 6***4 | Планка спинки двухместного сиденья | |
| 1 | 6***2 | Подушка двухместного сиденья | |
| 2 | 6***8 | Нижняя часть остова в сборе | |
| 3 | 6***0 | Обивка подушки в сборе | |
| 4 | 6***1 | Кант обивочный | |
| 5 | 6***0 | Обивка спинки двухместного сиденья в сборе | |
| 6 | 6***2 | Кант спинки сиденья | |
| 7 | 6***0 | Обивка спинки внутренняя | |
| 8 | 6***1 | Подкладка сцинки двухместного сиденья | |
| 9 | 6***8 | Верхняя часть остова в сборе | |
| 10 | 2***3 | Шуруп 4Х22 | |
| 11 | 6***0 | Планка спинки двухместного сиденья продольная | |
| 12 | 6***6 | Планка боковая спинки двухместного сиденья правая | |
| 13 | 2***2 | Гвоздь 1,8Х14 | |
| 14 | 6***6 | Панель облицовочная | |
| 15 | 6***0 | Основание подушки двухместного сиденья в сборе | |
| 16 | 2***9 | Болт М8Х20 | |
| 17 | 2***9 | Шайба 8 | |
| 18 | 6***4 | Гайка специальная |
