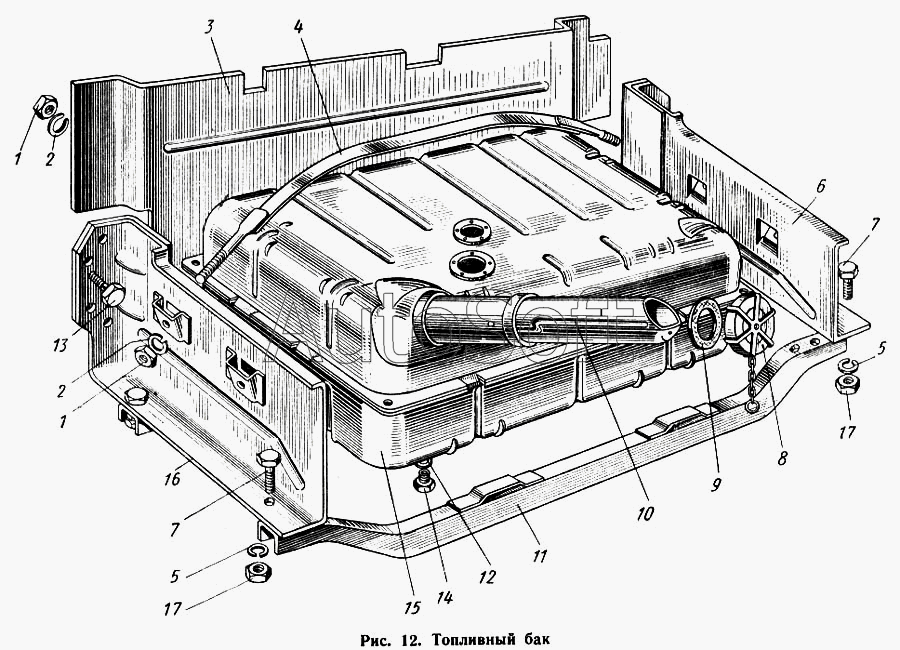

Каталог запасных частей к технике: КАВЗ-685 (1971). Топливный бак
1
1
2
2
3
4
5
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21-1101112 | 2***2 | Наконечник хомута | |
| 252574-П5 | 2***5 | Заклепка 4Х12 | |
| 51-1002155-А2 | 5***2 | Цепочка пробки топливного бака | |
| 51А-1101046-Б | 5***Б | Фланец | |
| 51П-1102111-Б | 5***Б | Лента | |
| 51П-1102120-Б | 5***Б | Прокладка крепления дополнительного топливного бака | |
| 52-1101050 | 5***0 | Усилитель фланца | |
| 53-1101088 | 5***8 | Горловина | |
| 63-1102044 | 6***4 | Коробка дополнительного топливного бака нижняя в сборе | |
| 63-1102045 | 6***5 | Коробка нижняя | |
| 63-1102082 | 6***2 | Усилитель | |
| 63-1102090 | 6***0 | Труба выдвижная дополнительного топливного бака в сборе | |
| 63-1102099 | 6***9 | Сетка | |
| 66-1101015 | 6***5 | Коробка левого топливного бака верхняя в сборе | |
| 66-1101017 | 6***7 | Коробка верхняя | |
| 66-1101030 | 6***0 | Перегородка | |
| 66-1101032 | 6***2 | Распорка | |
| 66-1101060 | 6***0 | Труба наливная топливного бака в сборе | |
| 66-1101062 | 6***2 | Труба наливная | |
| 1 | 2***9 | Гайка М10 | |
| 2 | 2***9 | Шайба пружинная 10 | |
| 3 | 6***0 | Экран топливного бака | |
| 4 | 5***Б | Хомут в сборе | |
| 5 | 2***9 | Шайба 8 | |
| 6 | 6***2 | Кронштейн крепления топливного бака задний в сборе | |
| 7 | 2***9 | Болт М8Х16 | |
| 8 | 5***0 | Пробка топливного бака в сборе | |
| 9 | 5***А | Прокладка пробки топливного бака | |
| 9 | 6***5 | Сетка выдвижной трубы дополнительного топливного бака в сборе | |
| 10 | 6***2 | Труба выдвижная | |
| 11 | 5***Б | Защитная планка кронштейна крепления дополнительного топливного бака | |
| 12 | 2***П | Прокладка пробки маслосливного отверстия | |
| 13 | 2***9 | Болт М10Х25 | |
| 14 | 2***8 | Пробка М22Х1,5 маслосливного отверстия картера | |
| 15 | 6***5 | Бак топливный в сборе | |
| 16 | 6***0 | Кронштейн крепления топливного бака передний в сборе | |
| 17 | 2***9 | Гайка М8 |
