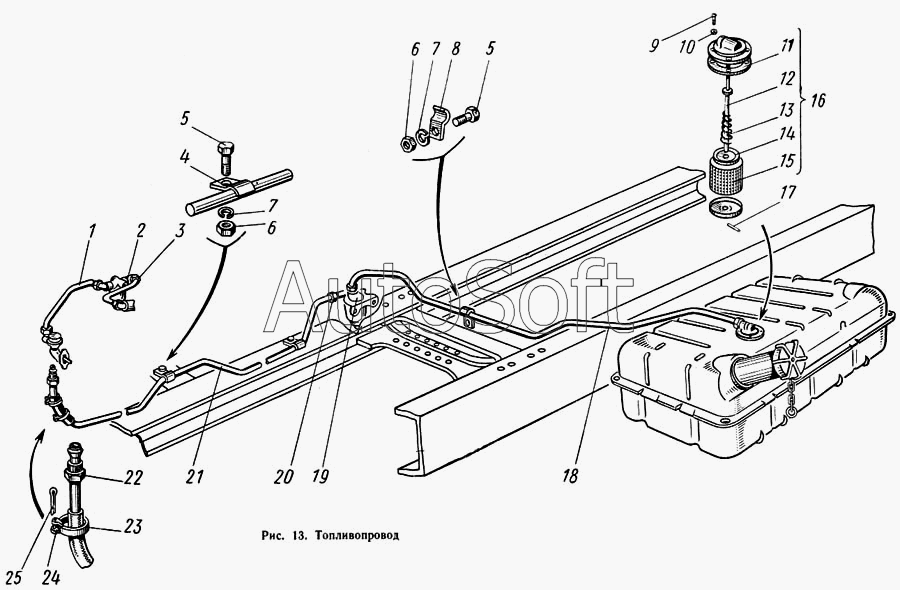

Каталог запасных частей к технике: КАВЗ-685 (1971). Топливопровод
18
10
11
12
13
14
15
16
17
9
19
20
21
22
23
24
25
8
7
7
6
6
5
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 439500 | 4***0 | Муфта конусная | |
| 685-1104071 | 6***1 | Трубка от топливного бака | |
| 685-1104072 | 6***2 | Гайка упорная | |
| 685-1104075 | 6***5 | Гайка упорная | |
| 69-1104089 | 6***9 | Оболочка защитная трубки топливопровода от топливоотстойника к топливному насосу | |
| 1 | 5***4 | Трубка топливопровода от насоса к фильтру в сборе | |
| 2 | 2***2 | Штуцер К1/4 для присоединения пробки к фильтру угловой | |
| 3 | 5***8 | Трубка топливопровода от фильтра к карбюратору в сборе | |
| 4 | 2***8 | Скоба крепления трубки | |
| 5 | 2***8 | Болт М8Х 18 крепления петли к кузову | |
| 5 | 2***8 | Болт М8Х 18 крепления петли к кузову | |
| 6 | 2***8 | Гайка М8 | |
| 6 | 2***8 | Гайка М8 | |
| 7 | 2***2 | Шайба пружинная 8 | |
| 7 | 2***2 | Шайба пружинная 8 | |
| 8 | 6***5 | Скоба крепления трубки к поперечине | |
| 9 | 2***8 | Винт М5Х12 крепления фланца приемной трубки топливопровода | |
| 10 | 2***П | Шайба 5,5 | |
| 11 | 1***2 | Прокладка фланца приемной трубки топливопровода | |
| 12 | 6***6 | Труба в сборе | |
| 13 | 6***3 | Пружина фланца фильтра приемной трубы топливопровода крепления фланца | |
| 14 | 6***0 | Фланец фильтра приемной трубки топливопровода | |
| 15 | 2***7 | Фильтр приемной трубы топливопровода в сборе | |
| 16 | 6***2 | Труба приемная топливопровода с фильтром в сборе | |
| 17 | 2***8 | Штифт 4Х22 приемной трубки топливопровода | |
| 18 | 6***0 | Трубка от топливного бака в сборе | |
| 19 | 2***7 | Штуцер К1/4" для присоединения трубки к отстойнику угловой | |
| 20 | 2***8 | Штуцер К1/4" для присоединения трубки к отстойнику прямой | |
| 21 | 5***5 | Трубка топливопровода к насосу в сборе | |
| 22 | 5***0 | Шланг топливопровода гибкий в сборе | |
| 23 | 2***8 | Лента хомутика тяги привода замка капота стяжная | |
| 24 | 2***8 | Пряжка хомутика | |
| 25 | 2***8 | Шплинт пряжки хомутика |
