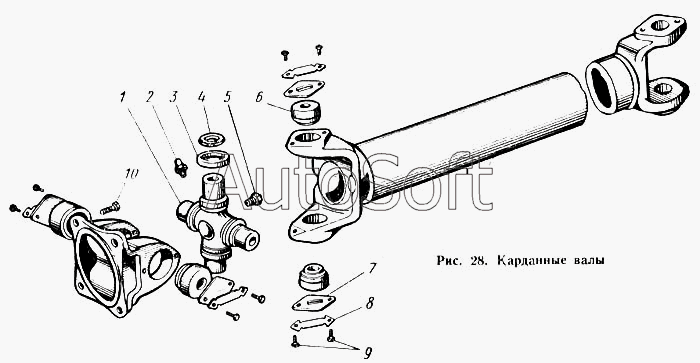

Каталог запасных частей к технике: КАВЗ-685 (1971). Карданные валы
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 251815-П8 | 2***8 | Гайка М12Х1,25 | |
| 252137-П2 | 2***2 | Шайба пружинная 12 | |
| 51-2201025-А | 5***А | Крестовина кардана с сальниками и подшипниками в сборе | |
| 52-2201010 | 5***0 | Вал карданный в сборе | |
| 52-2201015 | 5***5 | Вал карданный (сварной) | |
| 53-2200010 | 5***0 | Валы карданные (комплект) | |
| 53-2201045 | 5***5 | Кардан в сборе | |
| 53-2202010 | 5***0 | Вал промежуточный с опорой в сборе | |
| 53-2202012 | 5***2 | Вал промежуточный с карданом в сборе | |
| 1 | 5***А | Крестовина кардана | |
| 2 | 2***8 | Пресс-масленка М6 крестовины кардана прямая | |
| 3 | 5***9 | Обойма сальника кардана | |
| 4 | 5***0 | Кольцо сальника кардана пробковое | |
| 5 | 2***П | Клапан крестовины кардана предохранительный | |
| 6 | 5***4 | Подшипник кардана в сборе | |
| 7 | 5***0 | Крышка подшипника кардана | |
| 8 | 5***9 | Пластина болтов крышки кардана стопорная | |
| 9 | 2***8 | Болт М6Х12 крепления кронштейна вентилятора к щитку кабины | |
| 10 | 2***8 | Болт М12Х1,25Х32 фланца кардана |
