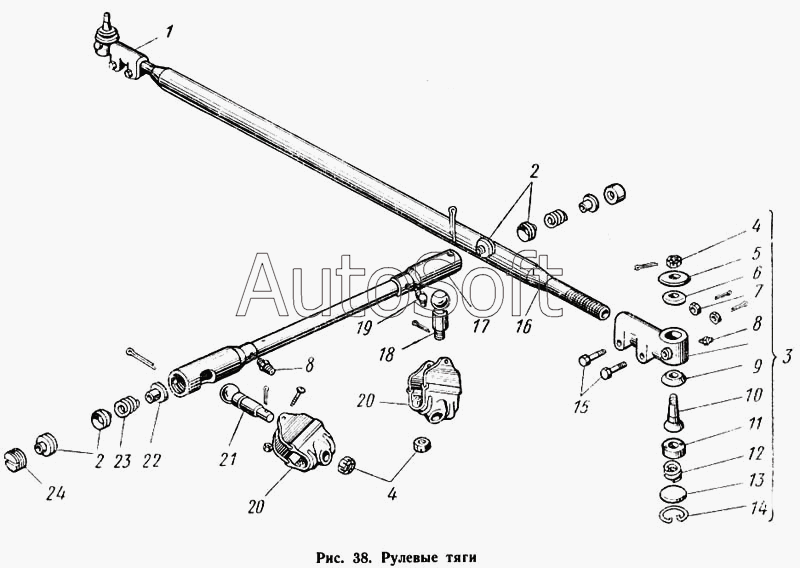

Каталог запасных частей к технике: КАВЗ-685 (1971). Рулевые тяги
15
6
7
8
8
9
10
11
12
13
14
5
16
17
18
19
20
20
21
22
23
24
1
2
2
3
4
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 220050-П8 | 2***8 | Винт М4Х8 защитной муфты продольной рулевой тяги | |
| 250762-П8 | 2***8 | Гайка М4 крепления тяги и рычага привода жалюзи радиатора | |
| 258025-П | 2***П | Шплинт 2,5Х20 | |
| 258043-П | 2***П | Шплинт 3Х40 пробки продольной рулевой тяги | |
| 258054-П | 2***П | Шплинт 4Х30 | |
| 258054-П | 2***П | Шплинт 4Х30 | |
| 53-3003010 | 5***0 | Тяга продольная рулевая в сборе | |
| 53-3003052 | 5***2 | Тяга поперечная рулевая с наконечником в сборе | |
| 53-3003062 | 5***2 | Наконечник поперечной рулевой тяги правый | |
| 53-3003063 | 5***3 | Наконечник поперечной рулевой тяги левый | |
| ВК-53-3003008 | В***8 | Тяга продольная рулевая в сборе (комплект) | |
| ВК-53-3003009 | В***9 | Тяга продольная рулевая в сборе (комплект) | |
| ВК-53-3003053 | В***3 | Тяга поперечная рулевая в сборе (комплект) | |
| ВК-53-3003058 | В***8 | Наконечник поперечной рулевой тяги правый (комплект) | |
| ВК-53-3003059 | В***9 | Наконечник поперечной рулевой тяги левый (комплект) | |
| 1 | 5***6 | Наконечник поперечной рулевой тяги правый в сборе | |
| 2 | 5***3 | Сухарь пальца продольной рулевой тяги | |
| 3 | 5***7 | Наконечник поперечной рулевой тяги левый в сборе | |
| 4 | 2***8 | Гайка М16Х1,5 пальца наконечника поперечной рулевой тяги | |
| 4 | 2***8 | Гайка М16Х1,5 пальца наконечника поперечной рулевой тяги | |
| 5 | 5***5 | Шайба защитной накладки наконечника поперечной рулевой тяги | |
| 6 | 5***Б | Накладка наконечника поперечной рулевой тяги защитная | |
| 7 | 2***8 | Гайка М10Х1 крепления ступицы водяного насоса | |
| 8 | 2***8 | Пресс-масленка К1/8" поворотного кулака | |
| 8 | 2***8 | Пресс-масленка К1/8" поворотного кулака | |
| 9 | -***6 | Сухарь пальца наконечника поперечной рулевой тяги | |
| 10 | 5***А | Палец наконечника поперечной рулевой тяги | |
| 11 | 5***Б | Пята пальца наконечника поперечной рулевой тяги опорная | |
| 12 | 5***9 | Пружина опорной пяты пальца наконечника поперечной рулевой тяги | |
| 13 | 2***П | Заглушка 34 наконечника поперечной рулевой тяги | |
| 14 | 5***1 | Кольцо заглушки наконечника поперечной рулевой тяги стопорное | |
| 15 | 2***8 | Болт М10Х1Х38 наконечника поперечной рулевой тяги стяжной | |
| 16 | 5***4 | Тяга поперечная рулевая | |
| 17 | 5***Б | Тяга продольная рулевая | |
| 18 | 5***А | Палец продольной рулевой тяги шаровой длинный | |
| 19 | 2***8 | Пресс-масленка К1/8" заднего конца продольной рулевой тяги | |
| 20 | 5***6 | Муфта продольной рулевой тяги защитная | |
| 21 | 5***А | Палец продольной рулевой тяги шаровой | |
| 22 | 5***9 | Ограничитель хода пружины продольной рулевой тяги | |
| 23 | 5***1 | Пружина продольной рулевой тяги | |
| 24 | 5***6 | Пробка продольной рулевой тяги |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
