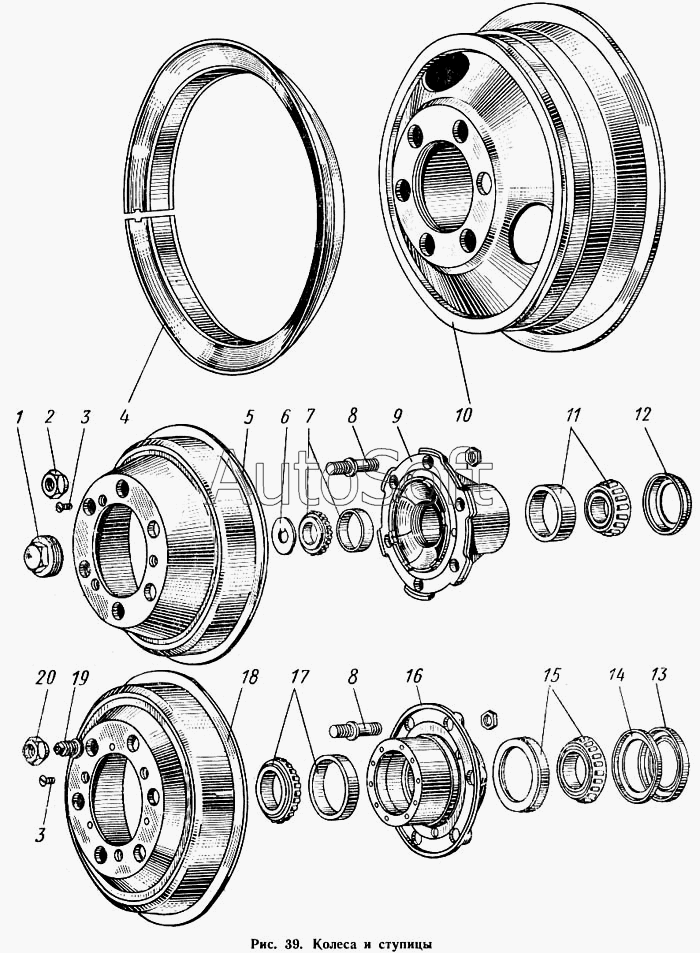

Каталог запасных частей к технике: КАВЗ-685 (1971). Колеса и ступицы
1
2
3
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250565-П8 | 2***8 | Гайка М20Х1,5 | |
| 250640-П8 | 2***8 | Гайка М20Х1,5 болта ступицы переднего колеса | |
| 51-3101040 | 5***0 | Гайка крепления переднего колеса (правая резьба) | |
| 51-3101045-А1 | 5***1 | Гайка крепления заднего колеса внутренняя (правая резьба) | |
| 51-3101048 | 5***8 | Гайка крепления заднего колеса наружная (правая резьба) | |
| 51-3103004-А | 5***А | Ступица передняя и правый поворотный кулак (комплект) | |
| 51-3103005-А | 5***А | Ступица передняя и левый поворотный кулак (комплект) | |
| 51-3103006-Б | 5***Б | Ступица и тормозной барабан переднего колеса правые с подшипниками в сборе | |
| 51-3103007-Б | 5***Б | Ступица и тормозной барабан переднего колеса левые с подшипниками в сборе | |
| 51-3103008-В1 | 5***1 | Болт ступицы заднего колеса (правая резьба) | |
| 51-3103011-Б3 | 5***3 | Ступица и тормозной барабан переднего колеса левые в сборе | |
| 51-3502071-А | 5***А | Фланец заднего тормозного барабана | |
| 51А-3103002 | 5***2 | Ступица и тормозной барабан переднего колеса правые с гайками в сборе | |
| 51А-3103003 | 5***3 | Ступица и тормозной барабан переднего колеса левые с гайками в сборе | |
| 53-3101014 | 5***4 | Диск и обод колеса 6ДШ-20 с бортовым кольцом в сборе | |
| 53-3104010 | 5***0 | Ступица и тормозной барабан заднего колеса правые в сборе | |
| 53-3104011 | 5***1 | Ступица и тормозной барабан заднего колеса левые в сборе | |
| 63-3103008-В1 | 6***1 | Болт ступицы переднего колеса (правая резьба) | |
| А151-3103010-Б3 | А***3 | Ступица и тормозной барабан переднего колеса правые в сборе | |
| ВК-51-3103080 | В***0 | Ступица переднего колеса правая с подшипниками и болтами для крепления колеса в сборе | |
| ВК-51-3103081 | В***1 | Ступица переднего колеса левая с подшипниками и болтами для крепления колеса в сборе | |
| ВК-53-3104008 | В***8 | Ступица и тормозной барабан заднего колеса правые с подшипниками в сборе | |
| ВК-53-3104009 | В***9 | Ступица и тормозной барабан заднего колеса левые с подшипниками в сборе | |
| 1 | 5***Б | Колпак ступицы переднего колеса | |
| 2 | 5***1 | Гайка крепления переднего колеса (левая резьба) | |
| 3 | 2***8 | Винт М10Х20 крепления тормозного барабана к ступице | |
| 4 | 5***7 | Кольцо крепления переднего колеса (левая резьба) | |
| 5 | 5***3 | Барабан тормозной передний | |
| 6 | 5***Б | Шайба наружного подшипника ступицы переднего колеса упорная | |
| 7 | 5***5 | Подшипник ступицы переднего колеса наружный в сборе | |
| 8 | 5***1 | Болт ступицы заднего колеса (левая резьба) | |
| 8 | 6***1 | Болт ступицы переднего колеса (левая резьба) | |
| 9 | 5***Б | Ступица переднего колеса | |
| 10 | 5***5 | Диск и обод колеса 6,0Б-20 в сборе | |
| 11 | 5***Б | Подшипник ступицы переднего колеса внутренний в сборе | |
| 12 | 5***2 | Сальник ступицы переднего колеса с обоймой в сборе | |
| 13 | 5***2 | Сальник ступицы заднего колеса с пружиной в сборе | |
| 14 | 5***0 | Шайба сальника ступицы заднего колеса упорная | |
| 15 | 7***5 | Подшипник ступицы заднего колеса внутренний в сборе | |
| 16 | 5***5 | Ступица заднего колеса | |
| 17 | 5***6 | Подшипник коробки сателлитов дифференциала заднего моста в сборе | |
| 18 | 5***0 | Барабан тормозной задний | |
| 19 | 5***- | Гайка крепления заднего колеса внутренняя (левая резьба) | |
| 20 | 5***9 | Гайка крепления заднего колеса наружная (левая резьба) |
