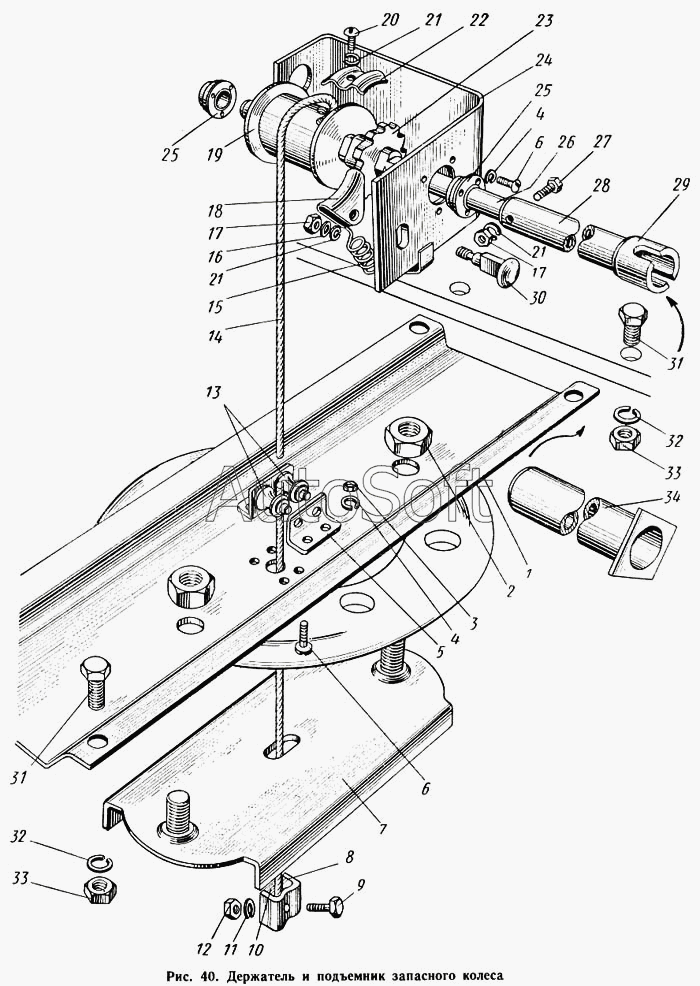

Каталог запасных частей к технике: КАВЗ-685 (1971). Держатель и подъемник запасного колеса
21
21
21
8
9
10
11
12
13
14
15
16
17
17
18
19
20
7
22
23
24
25
25
26
27
28
29
30
31
31
32
32
33
33
34
1
2
3
4
4
4
5
6
6
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 53-3106010 | 5***0 | Шина 8,25-20 в сборе | |
| 53-3106020 | 5***0 | Камера 8,25-20 | |
| 53-3106025 | 5***5 | Лента 6,05-20 ободная общей шириной 170 мм | |
| 53-3406015 | 5***5 | Покрышка 8,25-20 | |
| 652Б-3105014 | 6***4 | Диск барабана | |
| 652Б-3105016 | 6***6 | Кожух барабана | |
| 652Б-3105052-В | 6***В | Пластина крепления запасного колеса | |
| 652Б-3105054-А | 6***А | Болт крепления запасного колеса | |
| 652Б-3108022 | 6***2 | Храповое колесо | |
| 652Б-3108068 | 6***8 | Труба соединительная в сборе | |
| 652Б-3108072 | 6***2 | Втулка храпового колеса | |
| 652Б-3108076 | 6***6 | Втулка заводной рукоятки | |
| 672-3108078 | 6***8 | Труба направляющая | |
| 685-3105020 | 6***0 | Втулка валика | |
| 685-3108020 | 6***0 | Кронштейн барабана подъемника в сборе | |
| 685-3108030 | 6***0 | Труба направляющая в сборе | |
| 685-3108042 | 6***2 | Кронштейн барабана подъемника | |
| 685-3108045 | 6***5 | Уголок пружины | |
| 685-3108050 | 6***0 | Пластина направляющая трубы | |
| А104-6105004-Б | А***Б | Втулка ролика замка | |
| 1 | 6***0 | Балка крепления запасного колеса | |
| 2 | 5***0 | Гайка крепления переднего колеса (правая резьба) | |
| 3 | 2***9 | Гайка М4 | |
| 4 | 2***9 | Шайба пружинная 4 | |
| 4 | 2***9 | Шайба пружинная 4 | |
| 5 | 6***А | Уголок крепления роликов левый | |
| 6 | 2***9 | Винт М4Х12 | |
| 6 | 2***9 | Винт М4Х12 | |
| 7 | 6***Б | Пластина крепления запасного колеса в сборе | |
| 8 | 6***8 | Колодка крепления троса | |
| 9 | 2***9 | Болт М8Х25 | |
| 10 | 6***0 | Пластина | |
| 11 | 2***9 | Шайба 8 | |
| 12 | 2***9 | Гайка М8 | |
| 13 | 6***4 | Ролик | |
| 14 | 6***4 | Трос лебедки | |
| 15 | 6***А | Пружина собачки запасного колеса | |
| 16 | 2***9 | Шайба 6,6 | |
| 17 | 2***9 | Гайка М6Х1 | |
| 18 | 6***0 | Собачка храповика | |
| 19 | 6***2 | Барабан лебедки в сборе | |
| 20 | 2***9 | Винт М6Х16 | |
| 21 | 2***2 | Шайба 6 пружинная | |
| 22 | 6***8 | Колодка крепления троса | |
| 23 | 6***1 | Храповое колесо в сборе | |
| 24 | 6***0 | Кронштейн барабана подъемника в сборе | |
| 25 | 6***8 | Втулка валика в сборе | |
| 26 | 6***4 | Вал барабана | |
| 27 | 2***9 | Винт М6Х30 | |
| 28 | 6***0 | Труба соединительная | |
| 29 | 6***4 | Втулка соединительной трубы | |
| 30 | 6***0 | Ось собачки храповика | |
| 31 | 2***9 | Болт М10Х20 | |
| 32 | 2***9 | Шайба пружинная 10 | |
| 33 | 2***9 | Гайка М10 | |
| 34 | 6***0 | Труба направляющая в сборе |
