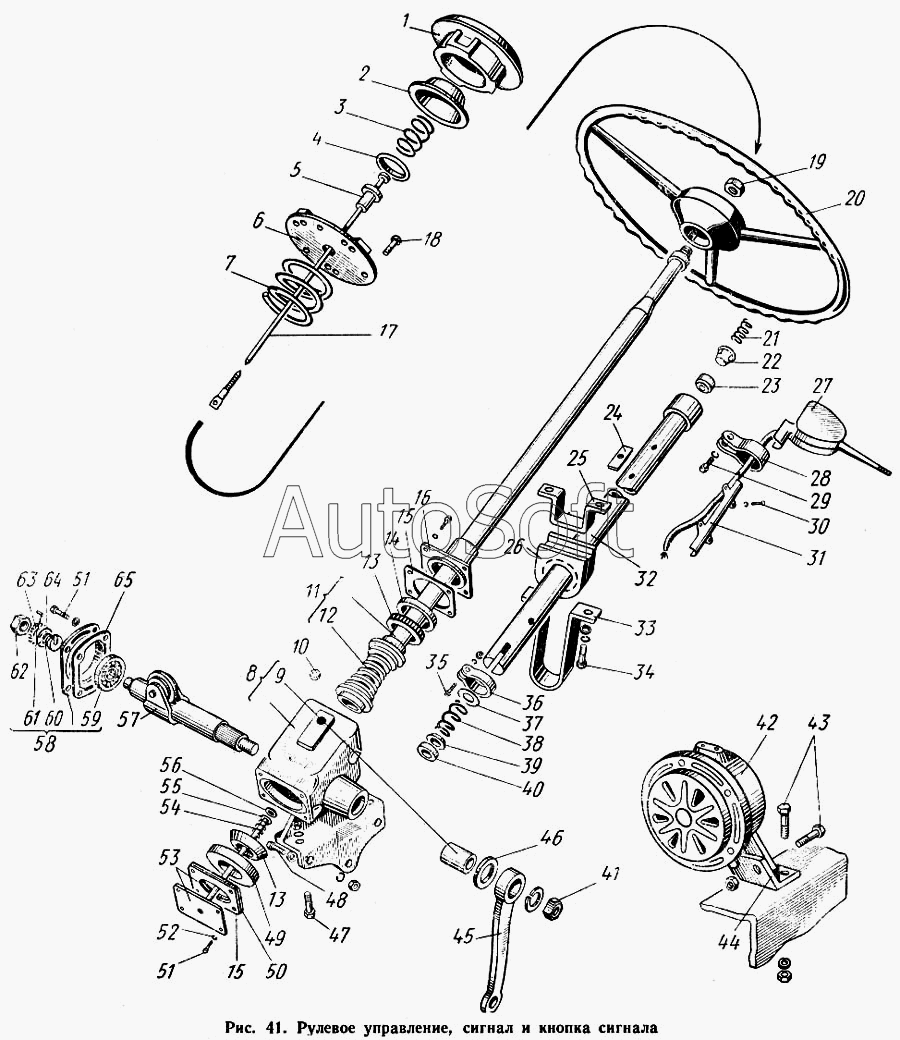

Каталог запасных частей к технике: КАВЗ-685 (1971). Управление рулевое, сигнал и кнопка сигнала
31
43
42
41
40
39
38
37
36
35
34
33
32
43
30
29
28
27
26
25
24
23
22
21
20
53
65
64
63
62
61
60
59
58
57
56
55
54
19
52
51
51
51
51
50
49
48
47
46
45
44
8
18
17
16
15
15
15
14
13
13
12
11
10
9
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250506-П8 | 2***8 | Гайка М12 | |
| 250510-П8 | 2***8 | Гайка М8 | |
| 250511-П8 | 2***8 | Гайка М8Х1 | |
| 252002-П8 | 2***8 | Шайба 4,2 | |
| 252005-П2 | 2***2 | Шайба 8,5 | |
| 252045-П4 | 2***4 | Шайба 12,5 | |
| 252135-П2 | 2***2 | Шайба пружинная 8 | |
| 252135-П2 | 2***2 | Шайба пружинная 8 | |
| 252136-П2 | 2***2 | Шайба пружинная 10 | |
| 252137-П2 | 2***2 | Шайба пружинная 12 | |
| 252155-П2 | 2***2 | Шайба пружинная 8 | |
| 252163-П2 | 2***2 | Шайба пружинная 24 | |
| 40-3401040 | 4***0 | Вал рулевого управления | |
| 51-3401071 | 5***1 | Подшипник роликовый с сепаратором и верхним кольцом в сборе | |
| 51-3401075 | 5***5 | Подшипник роликовый с сепаратором и нижним кольцом в сборе | |
| 51А-3724053 | 5***3 | Провод соединения клеммы включения зажигания и предохранителя в сборе | |
| 52-3403071 | 5***1 | Держатель пластин крепления колонки рулевого управления | |
| 52-3724076 | 5***6 | Провод соединения корпуса электродвигателя с кабиной в сборе | |
| 53-3400013 | 5***3 | Рулевое управление без рулевого колеса и сошки в сборе | |
| 53-3400014 | 5***4 | Рулевое управление без колонки, рулевого колеса и сошки в сборе | |
| 53-3401015 | 5***5 | Картер рулевого управления | |
| 53-3401101 | 5***1 | Комплект деталей рулевого управлений | |
| 53-3724025-Б | 5***Б | Пучок проводов № 2 в сборе | |
| 53-3724036 | 5***6 | Провод соединения клемм питания приборов и контрольных ламп в сборе | |
| 53-3724135 | 5***5 | Провод подогревателя в сборе | |
| 53-3724170 | 5***0 | Провод от переключателя к электродвигателю подогревателя в сборе | |
| 53-3724209 | 5***9 | Провод от реле-регулятора к предохранителю подогревателя в сборе | |
| 651-3731020 | 6***0 | Держатель патрона в сборе | |
| 651-3731035 | 6***5 | Шайба патрона фонаря | |
| 66-3724044 | 6***4 | Провод, соединения штепсельной розетки переносной лампы с кабиной в сборе | |
| 1 | 6***0 | Кнопка звукового сигнала | |
| 2 | 5***5 | Чашка кнопки звукового сигнала контактная | |
| 3 | 5***А | Пружина кнопки звукового сигнала | |
| 4 | 5***0 | Седло пружины кнопки звукового сигнала | |
| 5 | 5***А | Изолятор провода кнопки звукового сигнала | |
| 6 | 5***Б | Пластина звукового сигнала контактная в сборе | |
| 7 | 5***0 | Пружина на «массу» звукового сигнала контактная | |
| 8 | 5***0 | Картер рулевого управления со втулкой в сборе | |
| 9 | 5***6 | Втулка вала сошки рулевого управления | |
| 10 | 2***П | Пробка К1/2 отверстия подачи воды из котла пускового подогревателя | |
| 11 | 4***5 | Вал рулевого управления с червяком в сборе | |
| 12 | 5***8 | Червяк рулевого управления | |
| 13 | 5***2 | Сепаратор с роликами подшипника червяка рулевого управления в сборе | |
| 14 | 5***2 | Кольцо роликового подшипника червяка рулевого управления верхнее | |
| 15 | 5***6 | Прокладка верхней крышки картера рулевого управления | |
| 15 | 5***6 | Прокладка верхней крышки картера рулевого управления | |
| 16 | 5***А | Крышка картера рулевого управления верхняя | |
| 17 | 5***8 | Провод кнопки звукового сигнала в сборе | |
| 18 | 2***8 | Винт 4Х15 крепления контактной пластины звукового сигнала | |
| 19 | 2***8 | Гайка М16Х1,5 вала рулевого управления | |
| 20 | 5***А | Колесо рулевого управления в сборе | |
| 21 | 1***0 | Пружина разжимного кольца шарикоподшипника вала рулевого управления | |
| 22 | 1***Б | Кольцо шарикоподшипника вала рулевого управления разжимное | |
| 23 | 1***0 | Шарикоподшипник вала рулевого управления в сборе | |
| 24 | 5***5 | Пластина крепления колонки рулевого управления | |
| 25 | 5***В | Планка крепления колонки рулевого управления распорная | |
| 26 | 5***А | Прокладка накладки крепления колонки рулевого управления | |
| 27 | П***0 | Переключатель указателей поворота в соборе | |
| 28 | 5***0 | Хомут крепления переключателя указателей поворотов | |
| 29 | 2***8 | Болт М8Х25 крепления пускового подогревателя на раме | |
| 30 | 2***8 | Винт М4Х6 крепления кожуха к колонке рулевого управления | |
| 31 | 5***7 | Кожух проводов переключателя указателей поворотов защитный | |
| 32 | 5***0 | Труба колонки рулевого управления с подшипником в сборе | |
| 33 | 5***В | Накладка крепления колонки рулевого управления | |
| 34 | 2***8 | Болт М8Х22 крепления пускового подогревателя на раме | |
| 35 | 2***8 | Болт М8Х1Х48 зажимного хомутика колонки рулевого управления | |
| 36 | М***7 | Хомутик колонки рулевого управления зажимной | |
| 37 | 5***6 | Шайба пружины уплотнительного кольца верхней крышки картера рулевого управления опорная | |
| 38 | 5***3 | Пружина уплотнительного кольца верхней крышки картера рулевого управления | |
| 39 | 5***9 | Шайба уплотнительного кольца верхней крышки картера рулевого управления | |
| 40 | 5***0 | Кольцо верхней крышки картера рулевого управления уплотнительное | |
| 41 | 2***8 | Гайка М24Х1,5 вала сошки рулевого управления | |
| 42 | 5***1 | Сигнал в сборе (С56-Г) | |
| 43 | 2***8 | Болт М8Х 20 крепления брызговика к кронштейну | |
| 43 | 2***8 | Болт М8Х 20 крепления брызговика к кронштейну | |
| 44 | 5***5 | Кронштейн крепления сигнала к лонжерону рамы | |
| 45 | 5***0 | Сошка рулевого управления | |
| 46 | 5***2 | Сальник вала сошки рулевого управления с пружинным кольцом в сборе | |
| 47 | 2***8 | Болт М12Х40 крепления картера рулевого управления к лонжерону | |
| 48 | 2***8 | Болт М12Х35 крепления картера рулевого управления к лонжерону | |
| 49 | 5***3 | Кольцо роликового подшипника червяка рулевого управления нижнее | |
| 50 | 5***5 | Прокладка нижней крышки картера рулевого управления толстая | |
| 51 | 2***8 | Болт М10Х20 крепления боковой крышки картера рулевого управления | |
| 51 | 2***8 | Болт М10Х20 крепления боковой крышки картера рулевого управления | |
| 51 | 2***8 | Болт М10Х20 крепления боковой крышки картера рулевого управления | |
| 52 | 2***2 | Шайба пружинная 10 | |
| 53 | 5***Б | Крышка картера рулевого управления нижняя с трубкой провода сигнала в сборе | |
| 54 | 5***3 | Пружина трубки провода сигнала рулевого управления | |
| 55 | 5***Б | Шайба пружины трубки провода сигнала рулевого управления опорная | |
| 56 | 5***6 | Кольцо червяка трубки провода сигнала рулевого управления уплотнительное | |
| 57 | 5***0 | Вал сошки рулевого управления с роликами в сборе | |
| 58 | 5***Б | Крышка картера рулевого управления боковая в сборе | |
| 59 | М***5 | Подшипник вала сошки рулевого управления роликовый концевой | |
| 60 | 5***Б | Винт вала сошки рулевого управления регулировочный | |
| 61 | 2***П | Штифт боковой крышки картера рулевого управления стопорный | |
| 62 | 5***7 | Гайка регулировочного винта вала сошки рулевого управления в сборе | |
| 63 | 5***2 | Шайба регулировочного винта вала сошки рулевого управления стопорная | |
| 64 | 5***1 | Прокладка стопорной шайбы регулировочного винта вала сошки рулевого управления | |
| 65 | 5***4 | Прокладка боковой крышки картера рулевого управления |
