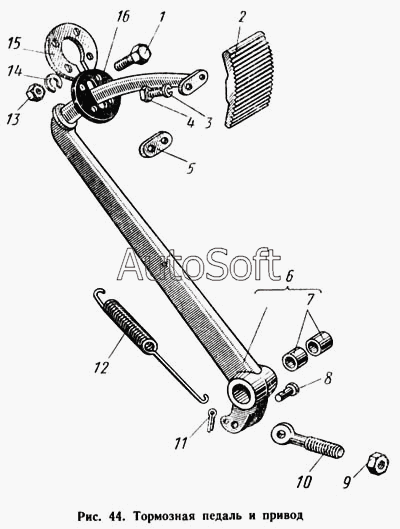

Каталог запасных частей к технике: КАВЗ-685 (1971). Тормозная педаль и привод
2
16
15
14
13
12
11
10
9
8
7
6
5
4
3
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201456-П29 | 2***9 | Болт М8Х20 | |
| 220107-П29 | 2***9 | Винт М6 Х20 | |
| 250615-П8 | 2***8 | Гайка М12Х1,25 крепления тяг воздушной заслонки и ручного привода управления подачей топлива | |
| 252006-П29 | 2***9 | Шайба 10,5 | |
| 252134-П29 | 2***9 | Шайба пружинная 6 | |
| 252135-П29 | 2***9 | Шайба 8 | |
| 258039-П | 2***П | Шплинт 3Х20 | |
| 260059-П8 | 2***8 | Палец 10Х32 | |
| 51-3504042 | 5***2 | Площадка педали сцепления | |
| 51-3504053 | 5***3 | Стержень соединительный | |
| 685-3504230 | 6***0 | Пластина | |
| 685-3505010 | 6***0 | Главный тормозной цилиндр в сборе | |
| 685-3505060 | 6***0 | Толкатель поршня главного тормозного цилиндра в сборе | |
| 1 | 2***9 | Болт М6Х14 | |
| 2 | 5***2 | Площадка педали сцепления | |
| 3 | 2***2 | Шайба пружинная 8 | |
| 4 | 2***8 | Болт М8Х 20 крепления брызговика к кронштейну | |
| 5 | 5***0 | Буфер педали сцепления | |
| 6 | 5***2 | Педаль тормоза со втулками в сборе | |
| 7 | А***В | Втулка кронштейна педалей | |
| 8 | 2***8 | Палец 9,5Х20 | |
| 9 | 2***8 | Гайка М12Х1,25 крепления тяг воздушной заслонки и ручного привода управления подачей топлива | |
| 10 | 5***5 | Стержень (соединения педали с главным цилиндром гидравлического тормоза) соединительный | |
| 11 | 2***П | Шплинт 3Х20 | |
| 12 | 7***2 | Пружина педали тормоза стяжная | |
| 13 | 2***9 | Гайка М6Х1 | |
| 14 | 2***9 | Шайба 6,6 | |
| 15 | 6***5 | Пластина прижимная | |
| 16 | 6***0 | Шайба уплотнительная |
