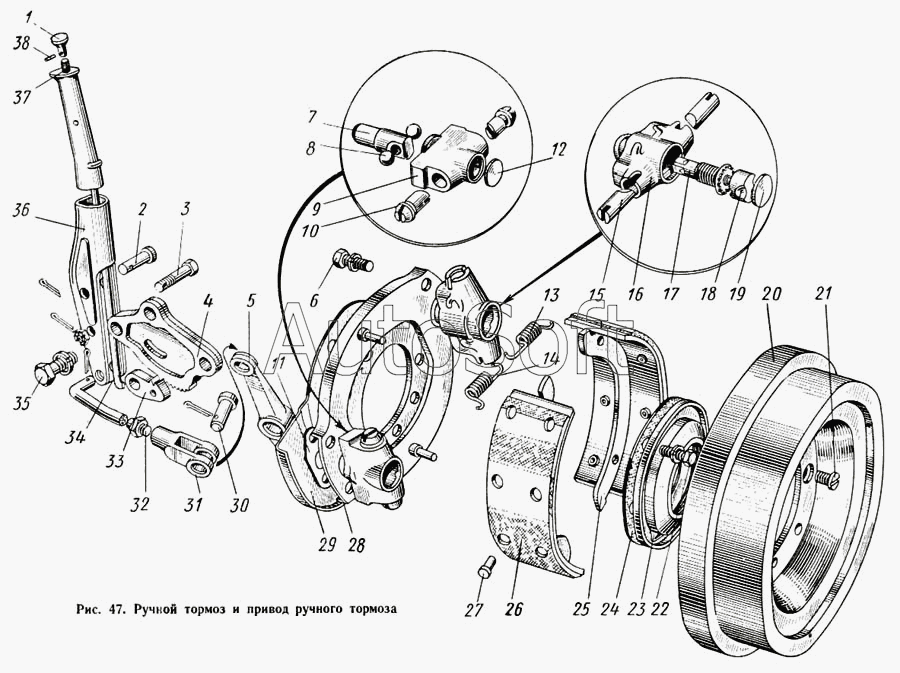

Каталог запасных частей к технике: КАВЗ-685 (1971). Ручной тормоз и привод ручного тормоза
26
13
14
15
16
17
18
19
20
21
22
23
24
25
12
27
28
29
30
31
32
33
34
35
36
37
38
1
2
3
4
5
6
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250612-П8 | 2***8 | Гайка М10 | |
| 250867-П8 | 2***8 | Гайка М8Х1 | |
| 252016-П2 | 2***2 | Шайба 14,5 | |
| 252136-П2 | 2***2 | Шайба пружинная 10 | |
| 252137-П2 | 2***2 | Шайба пружинная 12 | |
| 252156-П2 | 2***2 | Шайба пружинная 10 | |
| 258014-П | 2***П | Шплинт 2Х20 | |
| 258025-П | 2***П | Шплинт 2,5Х20 | |
| 258039-П | 2***П | Шплинт 3Х20 | |
| 258053-П | 2***П | Шплинт 4Х25 | |
| 292374-П18 | 2***8 | Штифт 2,9Х9 пружины регулировочного винта колодок ручного тормоза | |
| 51-3507014 | 5***4 | Колодка ручного тормоза с фрикционной накладкой в сборе | |
| 51-3508015 | 5***5 | Рычаг ручного тормоза в сборе | |
| 52-3507010 | 5***0 | Тормоз ручной в сборе | |
| ВК-52-3508174 | В***4 | Тяга привода ручного тормоза в сборе | |
| 1 | А***С | Головка тяги собачки рычага ручного тормоза | |
| 2 | 2***8 | Палец 10Х35 крепления рычага ручного тормоза к сектору | |
| 3 | 2***8 | Болт М8Х1Х35 крепления облицовки к рамке радиатора | |
| 4 | 5***8 | Сектор рычага ручного тормоза | |
| 5 | 6***А | Рычаг привода ручного тормоза | |
| 6 | 2***8 | Болт М10Х22 крепления кронштейна к раме | |
| 6 | 2***8 | Болт М10Х22 крепления кронштейна к раме | |
| 7 | 5***2 | Корпус шариков разжимного механизма ручного тормоза | |
| 8 | 3***П | Шарик клапана диаметром 11,9 мм | |
| 9 | 5***0 | Корпус разжимного механизма | |
| 10 | 5***4 | Толкатель разжимного механизма ручного тормоза | |
| 11 | 5***3 | Ограничитель хода корпуса шариков разжимного механизма ручного тормоза | |
| 12 | 2***П | Заглушка 24 корпуса разжимного механизма ручного тормоза | |
| 13 | 5***Б | Пружина первичной колодки ручного тормоза стяжная | |
| 14 | 5***9 | Пружина вторичной колодки ручного тормоза стяжная | |
| 15 | 5***3 | Опора колодок ручного тормоза | |
| 16 | 5***0 | Корпус регулировочного механизма ручного тормоза | |
| 17 | 1***8 | Винт колодок ручного тормоза регулировочный в сборе | |
| 18 | 1***1 | Сухарь колодок ручного тормоза разжимной | |
| 19 | 2***6 | Заглушка 31 корпуса регулировочного механизма ручного тормоза | |
| 20 | 5***Г | Барабан ручного тормоза | |
| 21 | 2***8 | Винт М8Х16 крепления барабана ручного тормоза к фланцу | |
| 22 | 2***8 | Болт М10Х25 крепления растяжки к кронштейну петли капота | |
| 23 | 5***2 | Маслоотражатель ручного тормоза | |
| 24 | 5***3 | Прокладка маслоотражателя ручного тормоза | |
| 25 | 5***Б | Колодка ручного тормоза в сборе | |
| 26 | 5***Б | Накладка ручного тормоза фрикционная | |
| 27 | 2***П | Заклепка 4,75Х11 фрикционной накладки переднего тормоза | |
| 28 | 5***1 | Щит ручного тормоза в сборе | |
| 29 | 5***5 | Отражатель щита ручного тормоза | |
| 30 | 2***8 | Палец 10Х28 крепления тяги к рычагу привода ручного тормоза | |
| 31 | 6***5 | Вилка тяги привода ручного тормоза регулировочная | |
| 32 | 5***3 | Тяга привода ручного тормоза | |
| 33 | 5***0 | Собачка рычага ручного тормоза | |
| 34 | 5***8 | Тяга собачки рычага ручного тормоза | |
| 35 | 2***8 | Болт М12Х30 крепления сектора рычага ручного тормоза к крышке коробки передач | |
| 36 | 5***8 | Рычаг ручного тормоза со шляпкой в сборе | |
| 37 | А***В | Пружина тяги собачки рычага ручного тормоза | |
| 38 | А***7 | Штифт головки тяги собачки рычага ручного тормоза |
