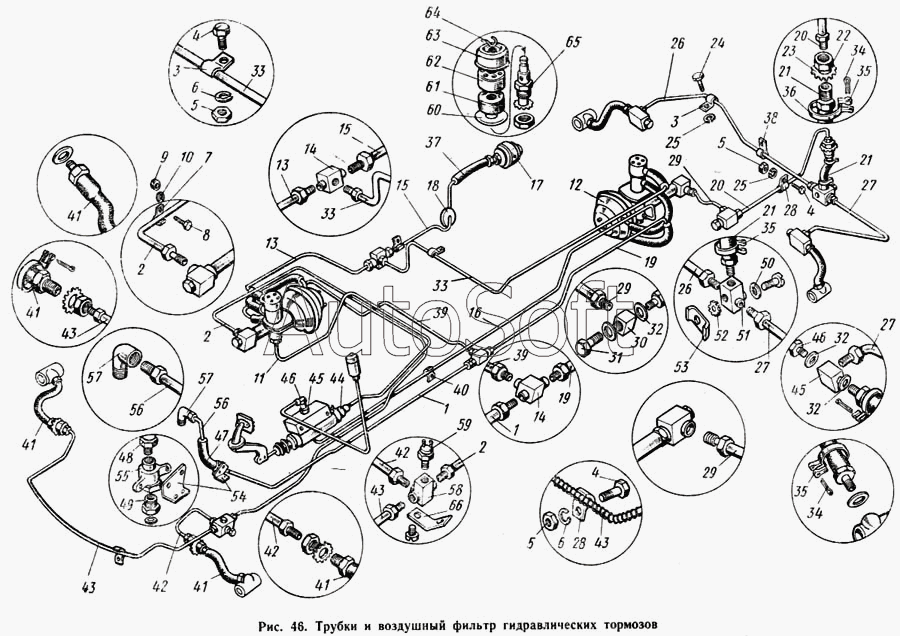

Каталог запасных частей к технике: КАВЗ-685 (1971). Трубки и воздушный фильтр гидравлических тормозов
1
1
2
2
2
3
3
4
4
4
5
5
5
6
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
19
20
20
21
21
21
22
23
24
25
25
26
26
27
27
27
28
28
29
29
29
30
31
32
32
32
33
33
33
34
34
35
35
35
36
37
38
39
39
40
41
41
41
41
41
42
42
42
43
43
43
43
44
45
45
46
46
47
48
49
50
51
52
53
54
55
56
56
57
57
58
59
60
61
62
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201420-П29 | 2***9 | Болт М6Х20 | |
| 201455-П8 | 2***8 | Болт М8Х 18 крепления петли к кузову | |
| 201456-П29 | 2***9 | Болт М8Х20 | |
| 201456-П29 | 2***9 | Болт М8Х20 | |
| 201457-П8 | 2***8 | Болт М8Х22 крепления пускового подогревателя на раме | |
| 250508-П29 | 2***9 | Гайка М6Х1 | |
| 250636-П8 | 2***8 | Гайка М16Х1,5 вала рулевого управления | |
| 252133-П29 | 2***9 | Шайба пружинная 5 | |
| 252134-П29 | 2***9 | Шайба пружинная 6 | |
| 252135-П29 | 2***9 | Шайба 8 | |
| 252239-П8 | 2***8 | Шайба пружинная 16 | |
| 256510-П29 | 2***9 | Гайка М8 | |
| 280054-П8 | 2***8 | Гайка ввертная М18 | |
| 297484-П8 | 2***8 | Скоба | |
| 298496-П8 | 2***8 | Гайка ввертная М12 | |
| 53-3551011 | 5***1 | Клапан управления гидровакуумным усилителем тормозов в сборе | |
| 685-3506012 | 6***2 | Трубка | |
| 685-3552022 | 6***2 | Трубка | |
| 685-3552038 | 6***8 | Трубка стайкой в сборе | |
| 685-3552046 | 6***6 | Трубка | |
| 685-3552052 | 6***2 | Трубка | |
| 685-3552092 | 6***2 | Трубка | |
| 685-3575010 | 6***0 | Разделитель гидравлического привода тормозов в сборе | |
| 685-3575012 | 6***2 | Корпус разделителя | |
| 685-3575018 | 6***8 | Крышка | |
| 685-3575020 | 6***0 | Поршень в сборе | |
| 685-3575022 | 6***2 | Поршень | |
| 685-3575026 | 6***6 | Пружина отжимная поршня | |
| 685-3575028 | 6***8 | Шайба упорная | |
| 685-3575030 | 6***0 | Кольцо уплотнительное | |
| 685-3575032 | 6***2 | Шайба | |
| 685-3575034 | 6***4 | Кольцо уплотнительное | |
| 685-3575050 | 6***0 | Поршень в сборе | |
| 685-3575058 | 6***8 | Поршень | |
| 685-3575080 | 6***0 | Винт | |
| 685-3575082 | 6***2 | Винт специальный | |
| 685-3575084 | 6***4 | Штуцер | |
| 685-3575090 | 6***0 | Клапан прокачки в сборе | |
| 685-3575092 | 6***2 | Клапан прокачки | |
| 685-3575094 | 6***4 | Кольцо дополнительное | |
| 685-3575100 | 6***0 | Заглушка | |
| 685-3575124 | 6***4 | Крышка | |
| 685-3575140 | 6***0 | Прокладка уплотнительная | |
| 685-3575142 | 6***2 | Прокладка | |
| 685-3575144 | 6***4 | Прокладка уплотнительная | |
| 685-3575150 | 6***0 | Штуцер | |
| 1 | 6***6 | Трубка от запорного клапана к клапану управления передняя в сборе | |
| 2 | 6***5 | Трубка передних тормозов вторичная в сборе | |
| 3 | 2***8 | Скоба | |
| 4 | 2***8 | Болт М8Х 18 крепления петли к кузову | |
| 5 | 2***9 | Гайка М8 | |
| 6 | 2***9 | Шайба 8 | |
| 7 | 6***0 | Скоба крепления трубки топливопровода | |
| 8 | 2***9 | Болт М10Х25 | |
| 9 | 2***8 | Гайка М10 | |
| 10 | 2***2 | Шайба пружинная 10 | |
| 11 | 6***0 | Трубка передних тормозов первичная в сборе | |
| 12 | 5***0 | Гидровакуумный усилитель тормозов с клапаном управления в сборе | |
| 13 | 6***0 | Трубка в сборе | |
| 14 | 6***0 | Тройник | |
| 15 | 6***0 | Трубка в сборе | |
| 16 | 5***Б | Трубка | |
| 17 | 5***0 | Воздушный фильтр в сборе | |
| 18 | 6***0 | Уплотнитель | |
| 19 | 6***4 | Трубка от запорного клапана к гидравлическому усилителю задняя в сборе | |
| 20 | 5***А | Трубка | |
| 21 | 5***5 | Шланг в сборе | |
| 22 | 2***8 | Гайка М16Х1,5 вала рулевого управления | |
| 23 | 2***8 | Шайба пружинная 16 | |
| 24 | 2***8 | Болт М8Х12 крепления радиатора | |
| 25 | 2***2 | Шайба пружинная 8 | |
| 26 | 5***0 | Трубка | |
| 27 | 5***5 | Трубка | |
| 28 | 5***4 | Скоба | |
| 29 | 5***8 | Трубка | |
| 30 | 5***8 | Тройник | |
| 31 | 6***0 | Заглушка | |
| 32 | 5***3 | Прокладка | |
| 33 | 6***0 | Трубка в сборе | |
| 34 | 2***8 | Шплинт пряжки хомутика | |
| 35 | 2***8 | Пряжка хомутика | |
| 36 | 2***9 | Лента стяжная | |
| 37 | 5***8 | Шланг | |
| 38 | 2***4 | Скоба | |
| 39 | 6***0 | Трубка в сборе | |
| 40 | 5***0 | Скоба | |
| 41 | 5***5 | Шланг в сборе | |
| 42 | 5***0 | Трубка | |
| 43 | 5***3 | Трубка | |
| 44 | 2***5 | Штуцер | |
| 45 | 5***А | Муфта | |
| 46 | 5***2 | Болт | |
| 47 | 6***2 | Шланг | |
| 48 | 5***5 | Штуцер | |
| 49 | 2***8 | Штуцер К 3/8" | |
| 50 | 2***8 | Шайба пружинная 10 | |
| 51 | 5***3 | Тройник | |
| 52 | 2***8 | Шайба пружинная 10 | |
| 53 | 5***4 | Кронштейн | |
| 54 | 5***2 | Кронштейн | |
| 55 | 5***0 | Клапан запорный | |
| 56 | 5***Б | Трубка | |
| 57 | 6***2 | Штуцер | |
| 58 | 5***8 | Тройник в сборе | |
| 59 | 2***0 | Выключатель света сигнала «Стоп» гидравлический в сборе (ВК-12) | |
| 60 | 5***4 | Шайба воздушного фильтра гидровакуумного усилителя тормоза | |
| 61 | 5***А | Элемент воздушного фильтра гидровакуумного усилителя тормоза фильтрующий | |
| 62 | 5***6 | Обойма воздушного фильтра гидровакуумного усилителя тормоза внутренняя | |
| 63 | 5***8 | Обойма воздушного фильтра гидровакуумного усилителя тормоза наружная | |
| 64 | 5***4 | Кольцо воздушного фильтра гидровакуумного усилителя тормоза стопорное | |
| 65 | 5***2 | Корпус воздушного фильтра гидровакуумного усилителя тормоза | |
| 66 | 5***9 | Кронштейн тройника передних тормозов |
