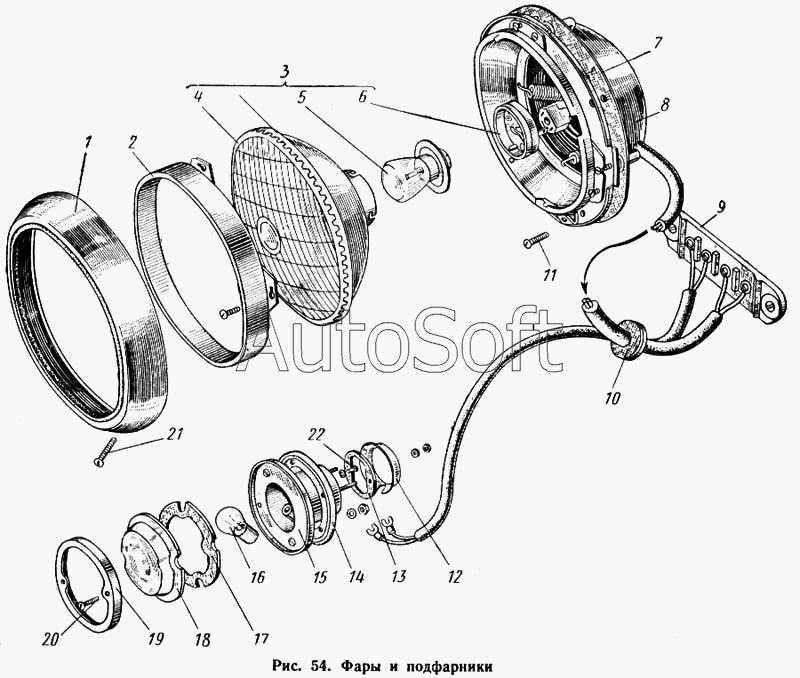

Каталог запасных частей к технике: КАВЗ-685 (1971). Фары и подфарники
10
22
21
20
19
18
17
16
15
14
13
12
11
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250508-П8 | 2***8 | Гайка М6 | |
| 252234-П8 | 2***8 | Шайба 6 шарового пальца пружинная | |
| Н-21-1 | Н***1 | Прокладка рассеивателя фары | |
| 1 | Ф***Б | Ободок фары | |
| 2 | 5***0 | Ободок в сборе | |
| 3 | 1***5 | Элемент полуразборной фары оптический в сборе ФГ105-371 1200 | |
| 4 | Ф***1 | Рассеиватель фары | |
| 5 | 1***1 | Лампа фары фланцевая (А 12-50+40) | |
| 6 | Ф***0 | Кожух защитный | |
| 7 | 6***4 | Прокладка корпуса фары уплотнительная с кожухом панели облицовки радиатора | |
| 8 | 5***0 | Корпус фары в сборе | |
| 9 | 5***1 | Панель проводов к фарам, подфарникам и указателям поворотов соединительная четырехклеммная в сборе (ПС2-А2) | |
| 10 | 6***7 | Втулка проводов фары и подфарника | |
| 11 | 2***8 | Винт М5Х14 крепления корпуса фары к кожуху панели облицовки радиатора | |
| 12 | П***1 | Кожух защитный | |
| 13 | 5***4 | Прокладка проводов подфарника уплотнительная | |
| 14 | 5***8 | Прокладка подфарника и указателя поворотов | |
| 15 | П***0 | Корпус подфарника | |
| 16 | 5***Б | Лампа подфарника и указателя поворотов в сборе (А12-21+6) | |
| 17 | У***3 | Прокладка рассеивателя | |
| 18 | У***Б | Рассеиватель подфарника | |
| 19 | У***1 | Ободок подфарника | |
| 20 | Н***8 | Винт крепления ободка подфарника | |
| 21 | 2***8 | Винт М4Х22 крепления облицовочного ободка к корпусу | |
| 22 | 2***8 | Винт М4Х8 защитной муфты продольной рулевой тяги |
