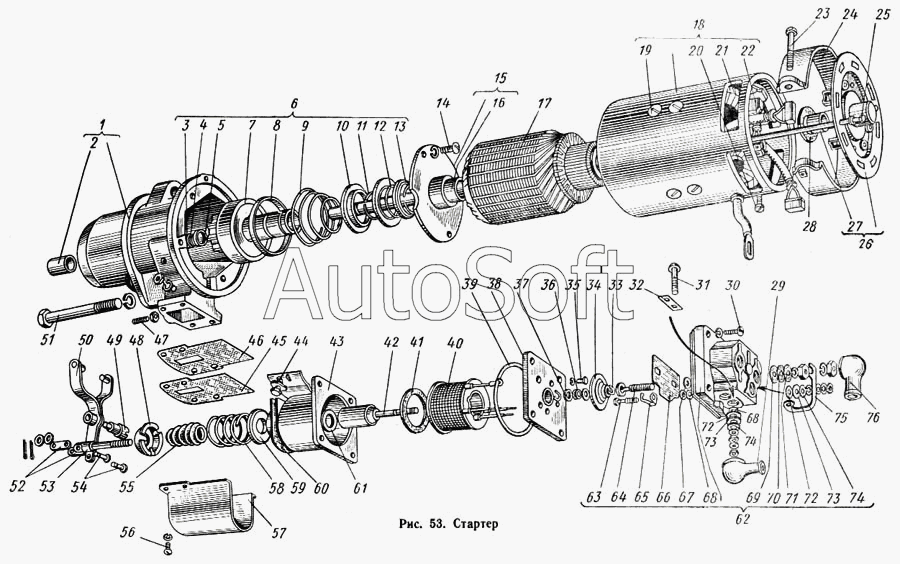

Каталог запасных частей к технике: КАВЗ-685 (1971). Стартер
39
51
50
49
48
47
46
45
44
43
42
41
40
52
38
37
36
35
34
33
32
31
30
29
28
64
76
75
74
74
73
73
72
72
71
70
69
68
68
67
66
65
27
63
62
61
60
59
58
57
56
55
54
53
2
1
3
15
26
25
24
23
22
21
20
19
18
17
16
14
13
12
11
10
9
8
7
6
5
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1-МАФ-12А | 1***А | Щетка изолированная | |
| 252157-П2 | 2***2 | Шайба пружинная 12 | |
| 8Х-1496 | 8***6 | Шайба | |
| 8Х-1531 | 8***1 | Гайка | |
| 8Х-1531 | 8***1 | Гайка | |
| 8Х-1533 | 8***3 | Гайка | |
| 8Х-1537 | 8***7 | Гайка | |
| М11-41081 | М***1 | Шайба пружинная | |
| М11-90118 | М***8 | Гайка | |
| М11-90118 | М***8 | Гайка | |
| МХ-0246 | М***6 | Шайба пружинная | |
| МХ-0287 | М***7 | Шайба замковая | |
| МХ-0550 | М***0 | Шайба | |
| РС130-3708800 | Р***0 | Реле стартера | |
| РС130-3708861 | Р***1 | Кожух | |
| СТ130Б-3708220 | С***0 | Коллектор | |
| Х-1012 | Х***2 | Шайба пружинная | |
| Х-1482 | Х***2 | Шайба пружинная | |
| Х-1482 | Х***2 | Шайба пружинная | |
| Х-4001 | Х***1 | Шайба пружинная | |
| Х1482 | Х***2 | Шайба пружинная | |
| Х3-19-40Д | Х***Д | Шайба | |
| Х9-10-81Д | Х***Д | Шплинт | |
| 1 | С***0 | Крышка со стороны привода в сборе | |
| 2 | С***8 | Вкладыш | |
| 3 | С***6 | Шайба упорная | |
| 4 | С***7 | Кольцо замковое | |
| 5 | С***5 | Кольцо упорное | |
| 6 | С***0 | Привод в сборе | |
| 7 | С***0 | Втулка направляющая с шестерней в сборе | |
| 8 | С***8 | Чашка привода стартера упорная большая | |
| 9 | С***3 | Пружина | |
| 10 | С***1 | Втулка отводки | |
| 11 | С***2 | Кольцо запорное | |
| 12 | С***4 | Пружина | |
| 13 | С***6 | Чашка | |
| 14 | М***7 | Винт крепления держателя | |
| 15 | С***0 | Держатель подшипника в сборе | |
| 16 | С***2 | Втулка | |
| 17 | С***0 | Якорь в сборе | |
| 18 | С***0 | Корпус стартера в сборе | |
| 19 | Х***9 | Винт полюса | |
| 20 | 8***0 | Винт крепления щетки | |
| 21 | С***0 | Катушка в сборе | |
| 22 | 1***3 | Щетка неизолированная | |
| 23 | М***9 | Винт ленты | |
| 24 | С***1 | Лента защитная | |
| 25 | Г***0 | Шпилька стяжная | |
| 26 | С***0 | Крышка со стороны коллектора в сборе | |
| 27 | 1***А | Вкладыш | |
| 28 | 1***4 | Шайба упорная | |
| 29 | С***2 | Наконечник резиновый | |
| 30 | М***0 | Винт | |
| 31 | М***9 | Винт | |
| 32 | Р***8 | Прокладка изоляционная | |
| 33 | Р***2 | Скоба | |
| 34 | Р***0 | Диск контактный в сборе | |
| 35 | М***8 | Винт | |
| 36 | Р***7 | Пружина | |
| 37 | Р***4 | Чашка | |
| 38 | Р***Г | Сердечник в сборе | |
| 39 | Р***Г | Кольцо уплотнительное | |
| 40 | Р***0 | Катушка реле в сборе | |
| 41 | М***7 | Кольцо войлочное | |
| 42 | Р***0 | Якорь со штоком в сборе | |
| 43 | Р***0 | Ярмо в сборе | |
| 44 | М***2 | Болт | |
| 45 | С***5 | Прокладка | |
| 46 | С***7 | Прокладка | |
| 47 | М***1 | Винт регулировочный | |
| 48 | Р***1 | Чашка | |
| 49 | С***4 | Ось рычага привода стартера | |
| 50 | С***0 | Рычаг привода в сборе | |
| 51 | 2***8 | Болт М12Х95 крепления стартера | |
| 52 | Р***2 | Серьга | |
| 53 | Р***1 | Винт регулировочный | |
| 54 | С***2 | Штифт | |
| 55 | Р***3 | Колпак защитный | |
| 56 | 8***8 | Винт кожуха | |
| 57 | С***6 | Кожух защитный | |
| 58 | Р***4 | Пружина | |
| 59 | Р***2 | Чашка | |
| 60 | С***7 | Прокладка | |
| 61 | Р***5 | Шайба | |
| 62 | Р***0 | Кожух в сборе | |
| 63 | М***4 | Болт | |
| 64 | Р***Г | Болт контактный | |
| 65 | Р***5 | Контакт гибкий | |
| 66 | Р***3 | Прокладка изоляционная | |
| 67 | 1***7 | Шайба изоляционная | |
| 68 | М***4 | Шайба изоляционная | |
| 69 | М***3 | Шайба резиновая | |
| 70 | М***1 | Шайба изоляционная | |
| 71 | М***1 | Шайба | |
| 72 | М***2 | Шайба резиновая | |
| 73 | М***6 | Шайба изоляционная | |
| 74 | М***4 | Шайба | |
| 75 | Р***6 | Перемычка | |
| 76 | С***3 | Наконечник резиновый |
