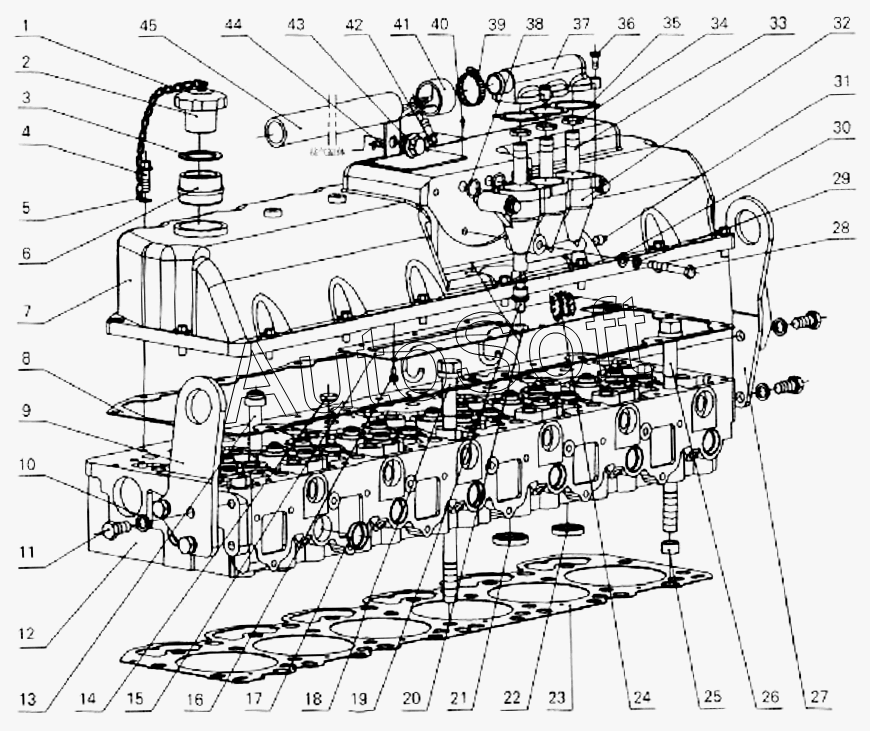

Каталог запасных частей к технике: King Long XMQ-6127 (2007). Assembly, cylinder head
35
24
25
26
27
28
29
30
31
32
33
34
23
36
37
38
39
40
41
42
43
44
45
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Chain & locking ring assembly | |
| 2 | 1***F | Oil filler cap | |
| 3 | 1***B | Seal ring | |
| 4 | Q***5 | Bolt | |
| 5 | 1***4 | Locking washer | |
| 6 | L***0 | Oil filler | |
| 7 | L***B | Cylinder head cover | |
| 8 | L***A | Gasket, cylinder head cover | |
| 9 | L***A | Front lifting eye | |
| 10 | Q***2 | Gasket 12 | |
| 11 | Q***5 | Bolt | |
| 12 | L***A | Cylinder head | |
| 13 | L***A | Valve guide | |
| 14 | Q***0 | Plug 20 | |
| 15 | L***A | Cover plate assembly | |
| 16 | Q***2 | Screw | |
| 17 | Q***0 | Plug 30 | |
| 18 | L***A | Bolt, cylinder head | |
| 19 | L***3 | Oil return connector | |
| 20 | G***0 | O sealing ring | |
| 21 | L***A | Intake valve seat | |
| 22 | L***A | Exhaust valve seat | |
| 23 | L***1 | Gasket, cylinder head | |
| 24 | L***6 | Steel wool | |
| 25 | L***8 | Bush, dowel pin, cylinder head | |
| 26 | L***A | Bolt, cylinder head | |
| 27 | A***8 | Weldment, front lifting eye | |
| 28 | Q***0 | Bolt | |
| 29 | Q***8 | Gasket 8 | |
| 30 | Q***8 | Gasket 8 | |
| 31 | Q***1 | Screw plug | |
| 32 | L***B | Oil-gas separator | |
| 33 | L***5 | Duct, oil-gas separator | |
| 34 | G***5 | Nut | |
| 35 | L***A | Gasket, oil-gas separator | |
| 36 | Q***6 | Screw | |
| 37 | L***A | Cover, oil-gas separator | |
| 38 | G***0 | O seal ring | |
| 39 | Q***8 | Holding-down clip 38 | |
| 40 | Q***6 | Rivet | |
| 41 | 4***0 | Weldment, pipe clamp | |
| 42 | Q***0 | Bolt | |
| 43 | Q***6 | Bolt | |
| 44 | L***1 | Lable | |
| 45 | B***8 | Air hose |
