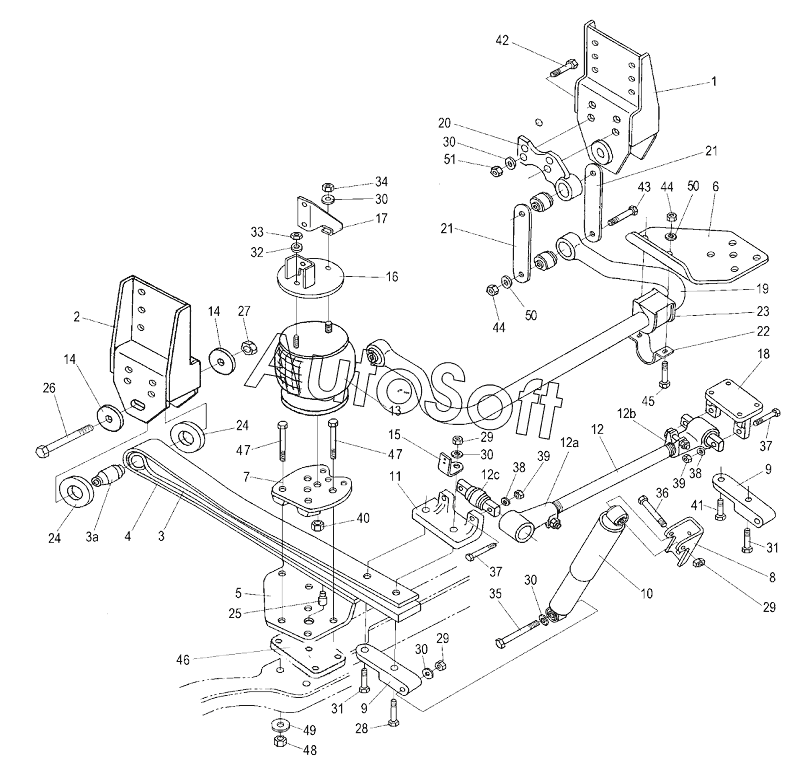

Каталог запасных частей к технике: King Long XMQ-6129Y5 (2015). FRONT SUSPENSION
1
2
3
3a
4
5
6
7
8
9
9
10
11
12
12a
12b
12c
13
14
14
15
16
17
18
19
20
21
21
22
23
24
24
25
26
27
28
29
29
29
30
30
30
30
30
31
31
32
33
34
35
36
37
37
38
38
39
39
40
41
42
43
44
44
45
46
47
47
48
49
50
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 229400630 | 2***0 | Front air suspension | |
| 518012401 | 5***1 | Bolt | |
| 518016401 | 5***1 | Bolt | |
| 518016501 | 5***1 | Bolt | |
| 532012009 | 5***9 | Nut | |
| 533016002 | 5***2 | Nut | |
| 1 | 2***4 | Frame bracket | |
| 10 | 2***5 | Absorber | |
| 11 | 2***6 | Left bracket, torsion bar | |
| 12 | 2***7 | Torsion assembly | |
| 12a | 2***8 | Left joint , torsion bar | |
| 12b | 2***9 | Right joint , torsion bar | |
| 12c | 2***1 | Bushing | |
| 13 | 2***2 | Air spring | |
| 14 | 2***3 | Adjusting block | |
| 15 | 2***3 | Support plate | |
| 16 | 2***5 | Upper mounting plate, air spring | |
| 17 | 2***6 | Gusset plate | |
| 18 | 2***7 | Right bracket, torsion bar | |
| 19 | 2***8 | Stabilizer anti-roll bar | |
| 2 | 2***5 | Frame bracket | |
| 20 | 2***8 | Connecting rod | |
| 21 | 2***2 | Connecting rod plate | |
| 22 | 2***3 | Clip | |
| 23 | 2***4 | Bushing | |
| 24 | 2***0 | Washer | |
| 25 | 2***6 | Dowel pin | |
| 26 | 2***5 | Bolt | |
| 27 | 2***0 | Nut | |
| 28 | 2***9 | Hexagon bolt | |
| 29 | 2***1 | Locknut | |
| 3 | 2***6 | Leaf spring assembly | |
| 30 | 2***2 | Washer | |
| 31 | 2***3 | Hexagon bolt | |
| 32 | 2***4 | Washer | |
| 33 | 2***5 | Nut | |
| 34 | 2***6 | Nut | |
| 35 | 2***7 | Hexagon bolt | |
| 36 | 2***2 | Bolt | |
| 37 | 2***1 | Bolt | |
| 38 | 2***1 | Washer | |
| 39 | 2***7 | Hexagon nut | |
| 3a | 2***7 | Rubber bushing | |
| 4 | 2***8 | Clamping plate | |
| 40 | 2***3 | Locknut | |
| 41 | 2***4 | Hexagon bolt | |
| 42 | 2***0 | Bolt | |
| 43 | 2***4 | Bolt | |
| 44 | 2***0 | Nut | |
| 45 | 2***5 | Bolt | |
| 46 | 2***5 | Front axle plate | |
| 47 | 2***3 | Bolt | |
| 48 | 2***5 | Hex flange locknut | |
| 49 | 2***3 | Plain washer | |
| 5 | 2***9 | Location pad | |
| 50 | 2***4 | Plain washer | |
| 51 | 2***0 | Hex flange locknut | |
| 6 | 2***1 | Location pad | |
| 7 | 2***2 | Lower mounting plate, air spring | |
| 8 | 2***3 | Upper bracket, absorber | |
| 9 | 2***4 | Lower bracket, absorber |
