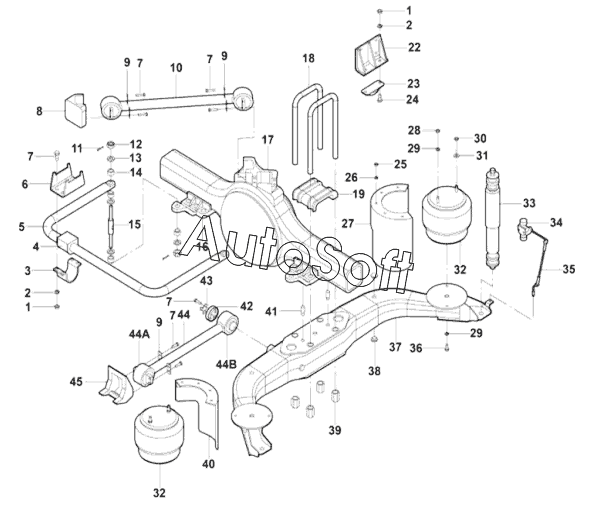

Каталог запасных частей к технике: King Long XMQ-6129Y5 (2015). REAR AIR SUSPENSION
1
1
2
2
3
4
5
6
7
7
7
7
7
8
9
9
9
10
11
12
13
14
15
16a
16b
17
18
19a
19b
22
23
24
25
26
27a
27b
28
29
29
30
31
32
32
33
34
35
36
37a
37b
38
39
40a
40b
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 229500460 | 2***0 | Rear air suspension | |
| 229600140 | 2***0 | Protective valve, pressure | |
| 1 | 5***2 | Nut | |
| 10 | 2***6 | Side thrust bar | |
| 11 | 5***0 | Split pin | |
| 12 | 2***2 | Nut | |
| 13 | 2***7 | Cupped washer | |
| 14 | 2***8 | Rubber sleeve, draglink | |
| 15 | 2***9 | Draglink | |
| 16a | 2***1 | Adapter weldment assembly, right | |
| 16b | 2***2 | Adapter weldment assembly, left | |
| 17 | 2***3 | Axle bearing, side thrust rod | |
| 18 | 2***4 | Bolt | |
| 19a | 2***5 | Left cover board, rear axle | |
| 19b | 2***6 | Right cover board, rear axle | |
| 2 | 2***7 | Spring washer | |
| 22 | 2***7 | Bracket, limiting | |
| 23 | 3***0 | Limiting stopper | |
| 24 | 2***5 | Bolt | |
| 25 | 5***0 | Nut | |
| 26 | 5***0 | Spring washer | |
| 27a | 2***9 | Weldment, left back air chamber shield | |
| 27b | 2***1 | Weldment, right back air chamber shield | |
| 28 | 2***5 | Nut | |
| 29 | 2***4 | Washer | |
| 3 | 2***9 | Clamp | |
| 30 | 2***6 | Nut | |
| 31 | 2***2 | Washer | |
| 32 | 2***2 | Air spring assembly | |
| 33 | 2***0 | Absorbor assy | |
| 34 | V***e | Height valve | |
| 35 | R***0 | Connecting rod | |
| 36 | 2***6 | Bolt | |
| 37a | 2***7 | Weldment , left c shape grider | |
| 37b | 2***8 | Weldment , right c shape grider | |
| 38 | 2***9 | Rubber plug | |
| 39 | 2***1 | Nut | |
| 4 | 2***1 | Stabilizer bar bushing | |
| 40a | 2***2 | Weldment, left front air chamber shield | |
| 40b | 2***3 | Weldment, right front air chamber shield | |
| 41 | 2***4 | Cylindrical pin | |
| 42 | 2***5 | Shaft end cover | |
| 43 | 2***6 | Anti-loose washer | |
| 44 | 2***7 | Thrust rod | |
| 45 | 2***8 | Front holder, thrust rod | |
| 5 | 2***2 | Tie stabilizer rod | |
| 6 | 2***3 | Upper bracket, stabilizer bar | |
| 7 | 2***1 | Bolt | |
| 8 | 2***4 | Front bracket, side thrust bar | |
| 9 | 2***5 | Anti-loose washer |
