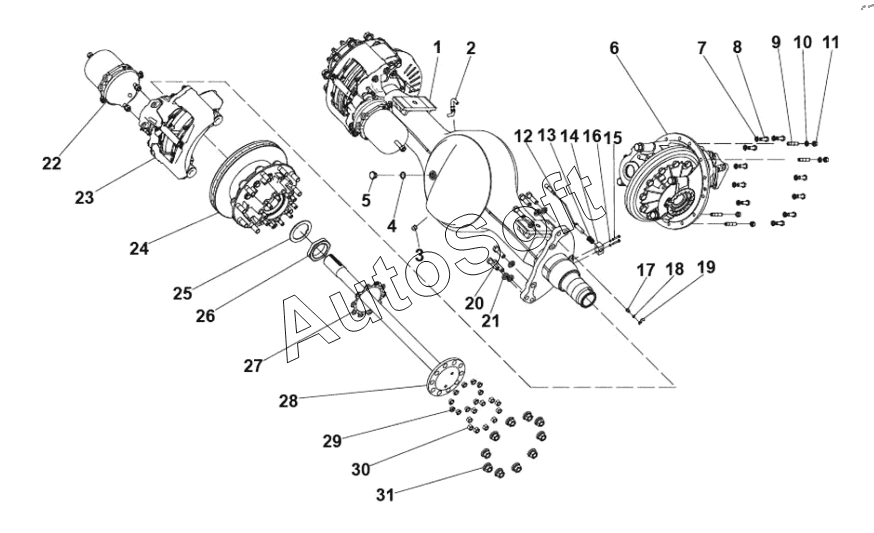

Каталог запасных частей к технике: King Long XMQ-6106 (2020). Assembly of bridge assembly components
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 224001549 | 2***9 | Right disc brake assembly | |
| 224001587 | 2***7 | Rear right spring energy storage brake chamber assembly | |
| 224004953 | 2***3 | Inclined thrust rod seat | |
| 224006618 | 2***8 | Hexagon head bolts | |
| 540516000 | 5***0 | Spring washer | |
| 1 | 2***4 | Rear axle housing assembly | |
| 2 | 2***6 | Breather plug assembly | |
| 3 | 2***2 | Drain plug | |
| 4 | 2***1 | Sealing washer | |
| 5 | 2***0 | Plug | |
| 6 | 2***4 | Rear axle main reducer assembly | |
| 7 | 5***0 | Heavy duty spring washers | |
| 8 | 2***7 | Hexagon head bolts | |
| 9 | 2***9 | Stud bolts-for fastening the reducer | |
| 10 | 5***0 | Heavy duty spring washers | |
| 11 | 5***0 | Type 1 hexagonal nut | |
| 12 | 2***4 | Sensor | |
| 13 | 2***6 | Sensor bush | |
| 14 | 2***0 | Sensor holder | |
| 15 | 5***0 | Hexagon head bolts | |
| 16 | 5***0 | Spring washer | |
| 17 | 5***0 | Bolt | |
| 18 | 5***0 | Spring washer | |
| 19 | 2***0 | Clip - secures sensor wires | |
| 20 | 2***0 | Bolt | |
| 21 | 5***0 | Spring washer | |
| 22 | 2***6 | Brake chamber | |
| 23 | 2***8 | Left disc brake assembly | |
| 24 | 2***2 | Rear hub and brake disc with stud bolt assembly | |
| 25 | 2***5 | Lock Washer-Wheel Bearing Nut | |
| 26 | 2***6 | Rear hub adjustment nut | |
| 27 | 2***4 | Pad-Axle Shaft | |
| 28 | 2***3 | Rear axle half shaft | |
| 29 | 2***4 | Taper sleeve | |
| 30 | 2***3 | Half shaft nut | |
| 31 | 2***9 | Wheel nuts |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
